รายละเอียดสินค้า:
|
| แบบ: | LS037V7DD06R | ความสว่าง: | 100 cd / m² |
|---|---|---|---|
| มติ: | 480 (RGB) × 640, VGA, 217PPI | ประเภทแผง: | CG-Silicon, LCM |
| การเปิด Bezel: | 59.8 (W) × 78.5 (H) มม | ขนาดเค้าร่าง: | 65 (W) × 90 (H) มม |
| ขนาด: | 3.7 " | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 6-bit), 51 พิน FPC |
| ความถี่: | 60HZ | สิ่งแวดล้อม: | Operating Temp.: -10 ~ 60 °C ; อุณหภูมิในการทำงาน: -10 ~ 60 ° C; Storage Temp.: -20 |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,QVGA Sharp TFT LCD Display |
||

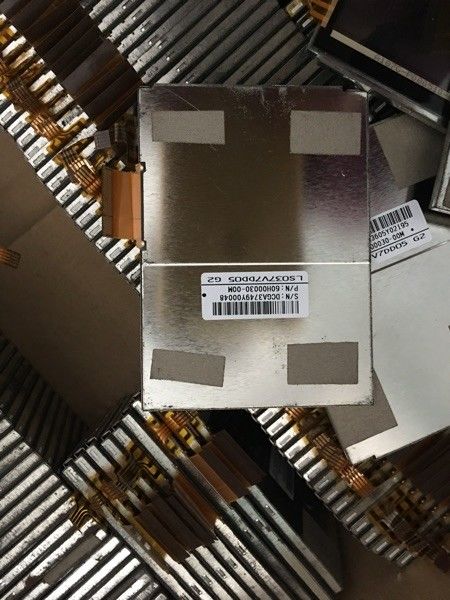

LS037 ซีรีส์ LS037V7DD06R LS037V7DD06 LS037V7DD05
| ข้อมูลพื้นฐาน : | ชื่อแบรนด์ | ชื่อรุ่น | พิมพ์ | นามแฝงนางแบบ |
|---|---|---|---|---|
| SHARP | LS037V7DD06R | CG-Silicon , LCM | - | |
| คะแนนสูงสุด : | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ระดับการสั่นสะเทือน |
| -10 ~ 60 °C | -20 ~ 70 °C | - |
| ขนาดหน้าจอ : | 3.7" | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล : | จำนวนพิกเซล | รูปแบบพิกเซล | จุดพิทช์ (สูง×วี) | ระยะพิทช์พิกเซล (สูง×วี) |
| 480(RGB)×640, VGA | RGB แถบแนวตั้ง | 0.039×0.117 มม. | 0.117×0.117 มม. [217PPI] | |
| ขนาดเครื่องกล : | พื้นที่แสดงผล (สูง×วี) | ฝาเปิด (H×V) | ขนาดโดยรวม (ส×วี) | ความลึกโดยรวม |
| 56.16×74.88 มม. | 59.8×78.5 มม. | 65×90 มม. | 3.35 มม. | |
| คุณสมบัติเค้าร่าง : | รูปร่างแบบฟอร์ม | อัตราส่วนภาพ (H:V) | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 3:4 | ประเภทแนวตั้ง | ||
| สเปกอื่นๆ : | มวล | ฝาครอบแผง | การรักษาพื้นผิว | |
| 39.0g | - | - | ||
| สัญญาณไฟฟ้า : | แรงดันไฟฟ้าขาเข้า | อินพุตปัจจุบัน | การใช้พลังงาน | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/8.0/-4.0/-8.0V (ประเภท)(VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (ประเภท) (ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
| แรงดันไฟสำหรับสัญญาณแสดงผล : | 0≤VIL≤0.2VSHD;0.8VSHD≤VIH≤VSHD | |||||
| คุณสมบัติอินเทอร์เฟซ : | ประเภทสัญญาณ | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| RGB แบบขนาน (1 ช่อง, 6 บิต) | FPC | - | ||||
| รายละเอียดอินเทอร์เฟซ : | ชื่อแบรนด์ | ชื่อรุ่น | จำนวนเงิน | พิน | Pin Pitch | การกำหนดค่าพิน |
| 1 ชิ้น | 51 พิน | 0.3 มม. | ||||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราความคมชัด Contra |
|---|---|---|---|
| 100 cd/m² (ทั่วไป) | TN ปกติสีขาว Transflective | 100:1 (ประเภท) (ตัวส่ง) 5:1 (ประเภท) (แบบสะท้อนแสง) | |
| Good View at | มุมมอง | เวลาตอบสนอง | |
| 6 นาฬิกา | 40/40/40/40 (ประเภท)(CR≥10) | 30/50 (ประเภท)(Tr/Td) (มิลลิวินาที) | |
| แสดงสี: | อุณหภูมิสี: | สนับสนุนสี | พิกัดสี |
| 9480K | 262K (6 บิต) | X:0.280;Y:0.300 | |
| ประสิทธิภาพ : | เทคโนโลยี 3D | ทัศนวิสัยกลางแจ้ง | การสะท้อนแสง |
| - | แสงแดดอ่านได้ | 4.0/6.0% (ขั้นต่ำ/ประเภท) |
| คุณสมบัติแบ็คไลท์: | พิมพ์ | ตำแหน่ง | ชีวิต(ชั่วโมง) | จำนวนเงิน | รูปร่าง | ทดแทน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | - | - | 1 สาย | - | |
| WLED การไฟฟ้า : | แรงดันไฟฟ้าขาเข้า | อินพุตปัจจุบัน | การใช้พลังงาน | |||
| 32.4/37.8V (ประเภท/สูงสุด) | 15/20mA (ประเภท/สูงสุด) | 486mW (ทั่วไป) | ||||
| คุณสมบัติอินเทอร์เฟซ : | สถานะไดรเวอร์ WLED | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| ไม่ | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | - | ||||
| อัตราการรีเฟรช : | 60Hz |
|---|---|
| สแกนย้อนกลับ : | ใช่ (U/D, L/R) |
| กล่องบรรจุภัณฑ์ : | จำนวนเงิน | น้ำหนัก | ขนาด (กxยxส) |
|---|---|---|---|
| 100 ชิ้น / กล่อง | 7.9 Kgs | 575×360×225 มม. (ยาว×กว้าง×สูง) |

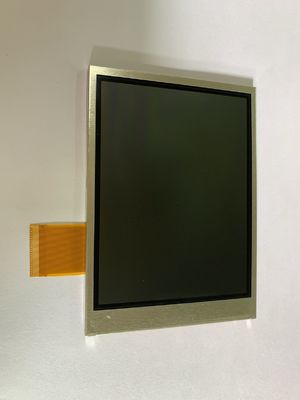

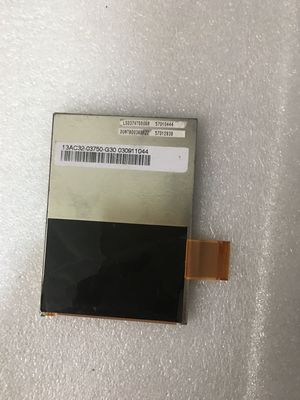

LS037V7DD06R รองรับการแสดงผล 480(RGB)×640(VGA) ที่มีอัตราส่วนภาพ 3:4 (W:H) ซึ่งพิกเซลถูกจัดเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเกี่ยวกับกลไก มีพื้นที่ใช้งาน 56.16(W)×74.88(H) มม. ขนาดเค้าร่าง 65(W)×90(H) มม. ขนาดพื้นที่การมองเห็น 59.8(W)×78.5(H) มม. น้ำหนักสุทธิ 39.0g.ในฐานะผลิตภัณฑ์ TN, Regular White, Transflective LCM นั้น LS037V7DD06R สามารถให้ความสว่างหน้าจอ 100 cd/m² อัตราส่วนคอนทราสต์ transimissive 100:1, อัตราส่วนคอนทราสต์สะท้อนแสง 5:1 (ประเภท), 40/40/40/40 (ประเภท) CR≥10) มุมมองภาพ (L/R/U/D) มุมมองที่ดีที่สุดที่ 6 นาฬิกา และเวลาตอบสนอง 30/50 (ประเภท)(Tr/Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยถูกกำหนดด้วยสัญญาณมาตราส่วนสีเทา 6 บิตสำหรับแต่ละจุด ซึ่งจะแสดงชุดสี 262K สีผลิตภัณฑ์นี้นำ WLED มาใช้เนื่องจากเป็นระบบไฟแบ็คไลท์ที่วางเป็นประเภทไฟขอบ จำเป็นต้องใช้ไดรเวอร์แบ็คไลท์ภายนอกเพิ่มเติมLS037V7DD06R ใช้ Parallel RGB (1 ch, 6-bit) เนื่องจากเป็นระบบอินพุตสัญญาณ ซึ่งเชื่อมต่อด้วย FPC 51 พิน พร้อมแรงดันไฟฟ้า 5.0/3.3/8.0/-4.0/-8.0V (ประเภท)
