รายละเอียดสินค้า:
|
ชื่อรุ่น: | LS010B7DH01 | จำนวนพิกเซล: | 128 × 128 129PPI |
---|---|---|---|
ขนาด: | 0.99 นิ้ว | การจัดการ: | สี่เหลี่ยมผืนผ้า |
อัตราส่วนความคมชัด: | 14: 1 (ประเภท) (RF) | มุมมอง: | 40/40/60/60 (ขั้นต่ำ) (CR≥3) |
คำตอบ: | 10/20 (ประเภท) (Tr / Td) มิลลิวินาที | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการเก็บ: -30 ~ 85 ° C อุณหภูมิในการทำงาน: -20 ~ 70 ° C |
แสงสูง: | CCFL LVDS Industrial LCD Panel,QVGA Sharp TFT LCD Display |

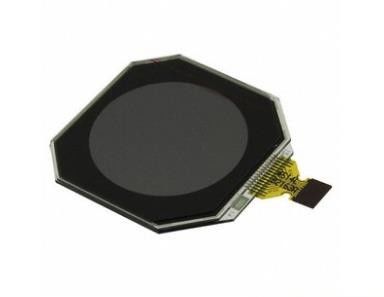

LS010 ซีรีส์ LS010B7DH02 LS010B7DH01
ข้อมูลพื้นฐาน : | ยี่ห้อ | รุ่น | พิมพ์ | นามแฝงนางแบบ |
---|---|---|---|---|
SHARP | LS010B7DH01 | CG-Silicon , LCM | - | |
ความน่าเชื่อถือ : | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ความต้านทานการสั่นสะเทือน |
-20 ~ 70 °C | -30 ~ 85 °C | - |
ขนาดแผง : | 0.99 นิ้ว | |||
---|---|---|---|---|
คุณสมบัติของพิกเซล : | ความละเอียด | การจัดพิกเซล | จุดพิทช์ (กว้าง×สูง) | ระยะพิทช์พิกเซล (กว้าง×สูง) |
128×128 | สี่เหลี่ยมผืนผ้า | 0.1955×0.1955 มม. | 0.1955×0.1955 มม. [129PPI] | |
ขนาดเครื่องกล : | พื้นที่ใช้งาน (กว้าง×สูง) | พื้นที่ขอบจอ (ก×ส) | ขนาดเค้าร่าง (กว้าง×สูง) | เค้าร่างความลึก |
25.024×25.024 มม. | - | 33×33.4 มม. | 1.64±0.2 มม. | |
คุณสมบัติเค้าร่าง : | รูปแบบแบบฟอร์ม | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
วงกลมแบน | 1:1 (ก : ส) | ประเภทแนวนอน | ||
คุณสมบัติอื่น ๆ : | ฝาครอบแผง | น้ำหนัก | พื้นผิว | |
- | 3.70g (ทั่วไป) | ป้องกันแสงสะท้อน, เคลือบแข็ง (3H) |
ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราความคมชัด Contra |
---|---|---|---|
- | TN ปกติสีขาว Transflective | 14:1 (ประเภท) (แบบสะท้อนแสง) | |
มุมมอง (L/R/U/D) | กำลังดูทิศทาง | ความเร็วในการตอบสนอง | |
40/40/60/60 (ต่ำสุด) (CR≥3) | - | 10/20 (ประเภท)(Tr/Td) (มิลลิวินาที) | |
แสดงสี: | อุณหภูมิสี | จำนวนสี | สีขาว Chromaticity |
7203K | ขาวดำ (1 บิต) | X:0.300;Y:0.330 | |
การส่งผ่าน : | 0.25% (ประเภท)(พร้อมโพลาไรเซอร์) | ||
ประสิทธิภาพ : | ประเภท 3D | ทัศนวิสัยกลางแจ้ง | การสะท้อนแสง |
- | แสงแดดอ่านได้ | 17.0% (ประเภท) |
สัญญาณไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
---|---|---|---|---|---|---|
- | 5.0/5.0V (ประเภท)(VDD/VDDA) | - | ||||
คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | อินเตอร์เฟซ | |||
- | FPC | SPI | ||||
อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
1 ชิ้น | 10 พิน |
LS010B7DH01 รองรับการแสดงผล 128×128ด้วยอัตราส่วน 1:1 (W:H) ซึ่งพิกเซลถูกจัดเรียงเป็นรูปสี่เหลี่ยมผืนผ้าสำหรับรายละเอียดทางกล จะมีพื้นที่ใช้งาน 25.024(W)×25.024(H) มม. ขนาดเค้าร่าง 33(W)×33.4(H)×1.84(D) มม. พร้อมการปรับพื้นผิวของ Antiglare, Hard coating (3H) ) น้ำหนักสุทธิ 3.70 กรัม (ประเภท).ในฐานะ TN ผลิตภัณฑ์ LCM แบบ Transflective สีขาวปกติ LS010B7DH01 สามารถให้อัตราส่วนคอนทราสต์สะท้อนแสง 14:1 (ประเภท) 40/40/60/60 (ต่ำสุด) (CR≥3) (L/R/U/D ) มุมมองภาพ , และเวลาตอบสนอง 10/20 (Typ.)(Tr/Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยถูกกำหนดด้วยสัญญาณระดับสีเทา 1 บิตสำหรับแต่ละจุด ดังนั้นจึงนำเสนอจานสีแบบขาวดำผลิตภัณฑ์นี้ไม่มีแสงไฟLS010B7DH01 ใช้ SPI เป็นสัญญาณอินพุต systerm ซึ่งเชื่อมต่อด้วย FPC 10 พินที่มีแรงดันไฟฟ้า 5.0/5.0V (ประเภท)
