รายละเอียดสินค้า:
|
| ขนาดแผง: | 12.1inch | รูปแบบแผง: | LQ121S1DG43 |
|---|---|---|---|
| ความสว่าง: | 370 cd / m ² (ประเภท) | มติ: | 800 (RGB) × 600, SVGA, 82PPI |
| ประเภทหลอดไฟ: | 2 ชิ้น CCFL, 50K ชั่วโมงโดยไม่มีไดรเวอร์ | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 6-bit), 41 ขาเชื่อมต่อ |
| มุมมอง: | 70/70/50/60 | สิ่งแวดล้อม: | Operating Temp.: -10 ~ 65 °C ; อุณหภูมิในการทำงาน: -10 ~ 65 ° C; Storage Temp.: -30 |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ121 ซีรี่ส์ LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 370 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 450: 1 (ประเภท) (ตัวส่ง) | |
| ดูดีที่ | มุมมอง | เวลาตอบสนอง | |
| 6 นาฬิกา | 70/70/50/60 (ประเภท) (CR≥10) | 10/25 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี: | สนับสนุนสี | ประสานงานสี |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 | |
| เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
| 50% | 69% | 52% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| ความสม่ำเสมอของสีขาว: | 1.25 (สูงสุด) (5 คะแนน) | ||
| ขนาดหน้าจอ : | 12.1 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | จำนวนพิกเซล | รูปแบบพิกเซล | จุดสนาม (H × V) | พิกเซลขว้าง (H × V) |
| 800 (RGB) × 600, SVGA | แถบแนวตั้ง RGB | 0.1025 × 0.3075 มม | 0.3075 × 0.3075 มม. [82PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล (H × V) | การเปิดฝา (H × V) | ขนาดโดยรวม (H × V) | ความลึกโดยรวม |
| 246 × 184.5 มม | 249.0 × 187.5 มม | 276 × 209 มม | 11.0 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | แบบฟอร์ม | อัตราส่วนภาพ (H: V) | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 | ประเภทภูมิทัศน์ | ||
| ข้อมูลจำเพาะอื่น ๆ : | มวล | ฝาปิดแผง | การรักษาพื้นผิว | |
| 660g (สูงสุด) | - | Antiglare เคลือบแข็ง (3H) | ||
| หลุมและวงเล็บ: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติแสงด้านหลัง: | ประเภท | ตำแหน่ง | ชีวิต (ชั่วโมง) | จำนวน | รูปร่าง | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | 50K (ขั้นต่ำ) | 2 ชิ้น | ตรง | ถอดเปลี่ยนได้ | |
| CCFL ไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
| 583V (ประเภท) | 3.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | 7.0W (ประเภท) | ||||
| ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
| 35/60 / 80KHz (ต่ำสุด / Typ./Max.) | 1200 / 1500V (สูงสุด) (Ta = + 25 / -10 ℃) | |||||
| คุณสมบัติอินเทอร์เฟซ: | สถานะไดรเวอร์ CCFL | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| ไม่ | ตัวเชื่อมต่อ | - | ||||
| รายละเอียดอินเทอร์เฟซ | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
| JST | BHR-03VS-1 | 2 ชิ้น | 3 พิน | 4.0 มม | BLL-3PINS-HNL | |
| สัญญาณไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (ประเภท) (VCC) | 380 / 230mA (ประเภท) (ICC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.8V;2.1V≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภทสัญญาณ | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| RGB แบบขนาน (1 ช่อง, 6 บิต) | ตัวเชื่อมต่อ | - | ||||
| รายละเอียดอินเทอร์เฟซ: | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
| 1 ชิ้น | 41 หมุด | 1.0 มม | DRGB-41P1C6B-010A | |||

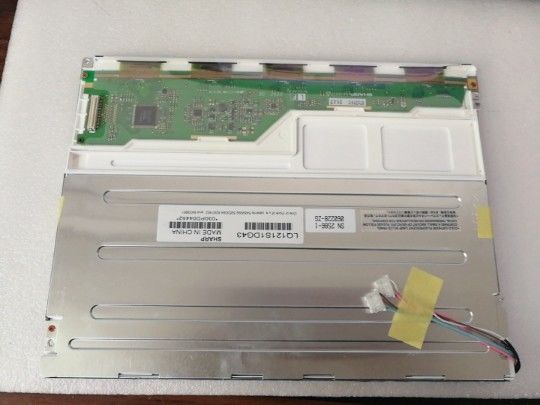

LQ121S1DG43 รองรับการแสดงผล 800 (RGB) × 600(SVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 246 (W) × 184.5 (H) มม. ขนาดโครงร่าง 276 (W) × 209 (H) × 11 (D) มม. ขนาดพื้นที่ดู 249.0 (W) × 187.5 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 660g (สูงสุด)LQ121S1DG43 เป็นผลิตภัณฑ์ TN, สีขาวตามปกติ, LQ121S1DG43 สามารถให้ความสว่างของจอภาพ 370 cd / m² 450: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดดังนั้นจึงนำเสนอจานสี 262K สีพร้อมประสิทธิภาพของขอบเขตสี 50% (NTSC)ผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
