รายละเอียดสินค้า:
|
| ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ104V1LG61 |
|---|---|---|---|
| ความสว่าง: | 450cd / m² | ขนาดแผง: | 10.4" |
| สัญญาณอินเตอร์เฟซ: | LVDS (1 ch, 6-bit), ขั้วต่อ 20 พิน | ประเภทหลอดไฟ: | 2 ชิ้น CCFL, 50K ชั่วโมงโดยไม่มีไดรเวอร์ |
| มติ: | 640 (RGB) × 480, VGA, 76PPI | สิ่งแวดล้อม: | Operating Temp.: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp.: -30 |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ104 ซีรี่ส์ LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| คุณสมบัติพิกเซล: | ความละเอียด | 640 (RGB) × 480, VGA | Dot Pitch (มม.) | 0.110 × 0.330 (สูง× V) |
|---|---|---|---|---|
| รูปแบบพิกเซล | แถบแนวตั้ง RGB | Pixel Pitch (มม.) | 0.330 × 0.330 (สูง× V) [76PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | 211.2 (สูง) × 158.4 (V) | พื้นที่กรอบ (มม.) | 214.6 (สูง) × 162.4 (V) |
| เค้าร่าง Dim. (mm) | 246.5 (สูง) × 179.4 (V) | ความลึก (มม.) | 13.7 (สูงสุด) | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | สี่เหลี่ยมผืนผ้าแบน | รูปร่างเค้าร่าง | |
| อัตราส่วนภาพ | 4: 3 (สูง: V) | ปฐมนิเทศ | ประเภทภูมิทัศน์ | |
| การติดตั้ง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| ข้อมูลจำเพาะอื่น ๆ : | น้ำหนัก | 620g (สูงสุด) | การรักษา | Antiglare เคลือบแข็ง (3H) |
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | 450 (ประเภท) | อัตราส่วนความคมชัด | 600: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 70/70/50/60 (ประเภท) (CR≥10) | โหมดการแสดงผล | TN, ปกติขาว, Transmissive | |
| เปิดมุมมองที่ดีที่สุด | 6 นาฬิกา | การตอบสนอง (มิลลิวินาที) | 10/25 (ประเภท) (Tr / Td) | |
| ประสิทธิภาพสี: | พิกัดสีขาว | X: 0.313;Y: 0.329 | แสดงสี | 262K (6 บิต) |
| อุณหภูมิสี | 6485K | ความสม่ำเสมอของสีขาว | 1.35 (สูงสุด) (5 คะแนน) | |
| เกมสีปี 1931: | อัตราส่วน NTSC | 43% | sRGB | ครอบคลุม 60% |
| Adobe RGB | ครอบคลุม 45% | DCI-P3 | ครอบคลุม 45% | |
| พฤ. 2020 | ครอบคลุม 32% | หมายเหตุ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| อัตราเฟรม: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| การใช้พลังงาน : | 6.3 วัตต์ |
| สัญญาณไฟฟ้า: | แหล่งจ่ายแรงดัน | 3.3 / 5.0V (ประเภท) | อุปทานปัจจุบัน | 200 / 130mA (ประเภท) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| ประเภทสัญญาณ: | LVDS (1 ช่อง 6 บิต) | แรงดันสัญญาณ | - | |||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| 1 ชิ้น | 20 พิน | 1.25 มม | LVDS-20P1C6B-070D | |||
| คุณสมบัติแบ็คไลท์: | รูปร่าง | ตรง | ประเภท | CCFL | ตำแหน่ง | ประเภทไฟขอบ (ด้านบน) |
|---|---|---|---|---|---|---|
| เปลี่ยน | ถอดเปลี่ยนได้ | ปริมาณ | 2 ชิ้น | เวลาชีวิต | 50K (นาที.) (ชั่วโมง) | |
| หลอดไฟฟ้า: | แหล่งจ่ายแรงดัน | 470V (ประเภท) | อุปทานปัจจุบัน | 3.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | ||
| ความถี่ | 35/60 / 70KHz (ต่ำสุด / Typ./Max.) | แรงดันไฟฟ้าเริ่มต้น | TBD | |||
| การบริโภค | 5.64W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| JST | BHR-02 (8.0) VS-1N | 2 ชิ้น | 2 หมุด | 8.0 มม | BLL-2PINS-HL | |
| ไดร์เวอร์แบ็คไลท์: | ไม่ | |||||

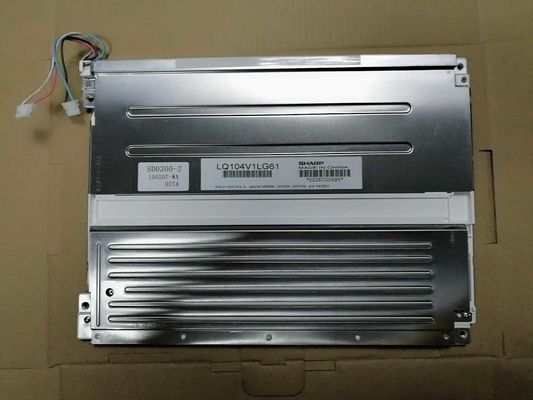

LQ104V1LG61 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 13.7 (D) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 620g (สูงสุด)LQ104V1LG61 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104V1LG61 สามารถให้ความสว่างของจอภาพ 450 cd / m² 600: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262K สีพร้อมประสิทธิภาพของขอบเขตสี 43% (NTSC)ผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
