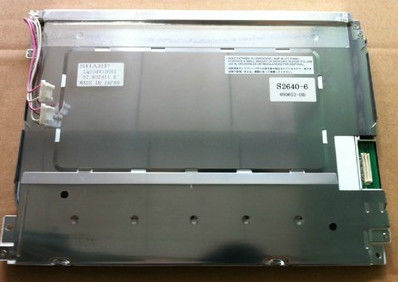

รายละเอียดสินค้า:
|
| ผู้ผลิต: | คม | ชื่อรุ่น: | LQ104V1DW02 |
|---|---|---|---|
| ความสว่าง: | 380 (ประเภท) (cd / m²) | ขนาดหน้าจอ: | 10.4 นิ้ว |
| จำนวนพิกเซล: | 640 (RGB) × 480 (VGA) 76PPI | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการจัดเก็บ: -20 ~ 70 ° C อุณหภูมิในการทำงาน: 0 ~ 70 ° C |
| Backlight: | CCFL 2 ชิ้น, 50K ชั่วโมง, ไม่มีไดรเวอร์ | ประเภทสัญญาณ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 31 พิน |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ104 ซีรี่ส์ LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.110 × 0.330 มม | 0.330 × 0.330 มม. [76PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 211.2 × 158.4 มม | - | 246.5 × 179.4 มม | 15.5 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 620g (สูงสุด) | Antiglare, เคลือบแข็ง (3H), Antireflection | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 380 cd / m² (ประเภท) | ASV, ปกติดำ, Transmissive | 450: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 80/80/80/80 (ประเภท) (CR≥10) | สมมาตร | 12/13 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 185 / 145mA (ประเภท) (ICC) | 3.3 / 5.0V (ประเภท) (VCC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| ชม | DF9MA-31P-1V (32) | 1 ชิ้น | 1.0 มม | 31 หมุด | DRGB-31P1C6B-010K | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | ตรง | 2 ชิ้น | 50K (ขั้นต่ำ) | - | |
| CCFL ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 3.5 / 6.0 / 7.0mA (ต่ำสุด/Typ./Max.) | 470 ± 50V | 5.6W (ประเภท) | ||||
| เปิดแรงดันไฟฟ้า | ความถี่หลอดไฟ | |||||
| 740 / 790V (สูงสุด) (Ta = + 25/0 ℃) | 35/60 / 70KHz (ต่ำสุด / Typ./Max.) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดร์เวอร์ CCFL | |||
| - | ตัวเชื่อมต่อ | ไม่ | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | BHR-02 (8.0) VS-1N | 2 ชิ้น | 8.0 มม | 2 หมุด | BLL-2PINS-HL | |
LQ104V1DW02 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 15.5 (D) มม. พร้อมพื้นผิว Antiglare เคลือบแข็ง (3H ), Antireflection, น้ำหนักสุทธิ 620g (Max.)LQ104V1DW02 เป็นผลิตภัณฑ์ ASV, สีดำปกติ, LQ104V1DW02 สามารถให้ความสว่างของจอภาพ 380 cd / m² 450: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/80/80 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 12/13 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
