รายละเอียดสินค้า:
|
| แบบ: | LQ070Y5DG09 | ยี่ห้อ: | คม |
|---|---|---|---|
| ความสว่าง: | 600 cd / m ² (ประเภท) | ขนาดแนวทแยง: | 7.0 นิ้ว |
| รูปแบบพิกเซล: | 800 × 480 (RGB) [WVGA] 134PPI | ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 6-bit), ขั้วต่อ 40 พิน |
| แหล่งกำเนิดแสง: | WLED [6S4P], 10K ชั่วโมง, ไดรเวอร์ W / O | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 85 °C ; อุณหภูมิในการทำงาน: -30 ~ 85 ° C; Storage Temp |
| แสงสูง: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 ซีรี่ส์ LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02
| ข้อมูลพื้นฐาน : | ยี่ห้อ | รุ่น | ประเภท | ชื่อแทนรุ่น |
|---|---|---|---|---|
| คมชัด | LQ070Y5DG09 | a-Si TFT-LCD, LCM | - | |
| ความน่าเชื่อถือ: | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ความต้านทานการสั่นสะเทือน |
| -30 ~ 85 °ซ | -40 ~ 85 °ซ | 3.0G (29.4 ม. / วินาที²) |
| ขนาดแผง: | 7.0 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 800 × 480 (RGB), WVGA | แถบแนวนอน RGB | 0.1955 × 0.057 มม | 0.1955 × 0.1955 มม. [134PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 156.4 × 82.08 มม | 158.4 × 84.08 มม | 166 × 93.2 มม | 6.0 / 9.5 (Typ./Max.) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 17: 9 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | ไม่มี | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 160g (สูงสุด) | - | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 600 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 150: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 65/65/50/65 (ประเภท) (CR≥10) | 6 นาฬิกา | 20/30 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6747 พัน | 262K (6 บิต) | X: 0.308;Y: 0.330 |
| การใช้พลังงาน : | 2.587 วัตต์ |
|---|---|
| อัตราเฟรม: | 60 เฮิร์ต |
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 63 / 150mA (ประเภท / สูงสุด) | 3.3V (ประเภท) | 0.21W (ประเภท) | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | 40FHY-RSM1-GAN-TF | 1 ชิ้น | 0.5 มม | 40 พิน | ||
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | 4 สาย | 6S4P | 10K (ขั้นต่ำ) | - | |
| WLED ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 30 / 35mA (ประเภท / สูงสุด) | 18.0 / 19.8 / 21.5V (Min./Typ./Max.) | 2.46W (ประเภท) | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดรเวอร์ WLED | |||
| - | FPC | ไม่ | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| 1 ชิ้น | 0.5 มม | 10 พิน | BLE-10PINS-CCCCNAANNN | |||

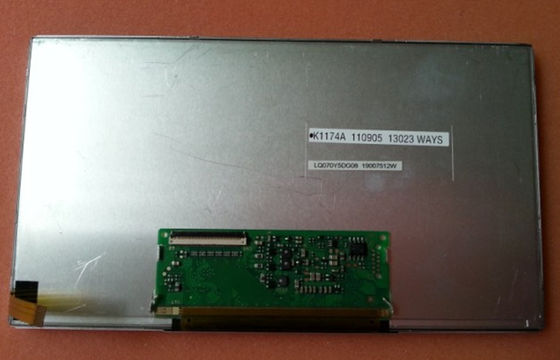

LQ070Y5DG09 รองรับการแสดงผล 800 × 480 (RGB)(WVGA) ที่มีอัตราส่วนภาพ 17: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Horizontal Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 156.4 (W) × 82.08 (H) มม. ขนาดโครงร่าง 166 (W) × 93.2 (H) × 9.5 (D) มม. ขนาดพื้นที่ดู 158.4 (W) × 84.08 (H) มม. น้ำหนักสุทธิ 160g (สูงสุด)LQ070Y5DG09 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ070Y5DG09 สามารถให้ความสว่างของจอภาพ 600 cd / m² 150: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 65/65/50/65 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 20/30 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ 6S4P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
