รายละเอียดสินค้า:
|
แบบ: | LQ057V3DG01 | ยี่ห้อ: | คม |
---|---|---|---|
ความสว่าง: | 400 cd / m ² (ประเภท) | ขนาดแนวทแยง: | 5.7 นิ้ว |
รูปแบบพิกเซล: | 640 (RGB) × 480 [VGA] 141PPI | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp |
แหล่งกำเนิดแสง: | CCFL [1 ชิ้น], 50K ชั่วโมง, ไดรเวอร์ W / O | ประเภทอินเตอร์เฟส: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 33 พิน |
แสงสูง: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |

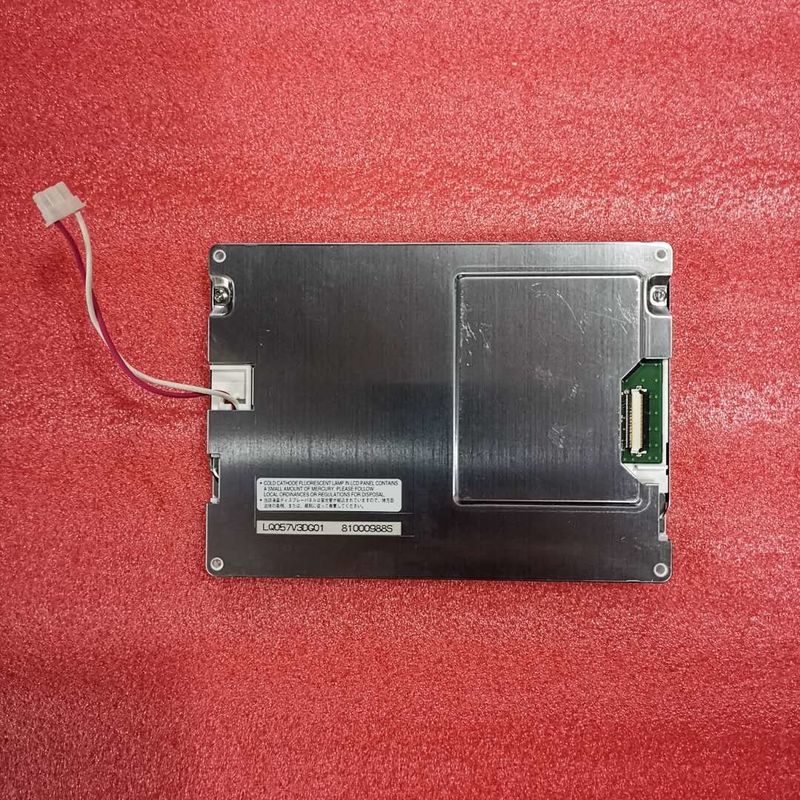

LQ057 ซีรี่ส์ LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
ขนาดหน้าจอ : | 5.7 " | |||
---|---|---|---|---|
คุณสมบัติพิกเซล: | จำนวนพิกเซล | รูปแบบพิกเซล | จุดสนาม (H × V) | พิกเซลขว้าง (H × V) |
640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.060 × 0.180 มม | 0.180 × 0.180 มม. [141PPI] | |
ขนาดเครื่องกล: | พื้นที่แสดงผล (H × V) | การเปิดฝา (H × V) | ขนาดโดยรวม (H × V) | ความลึกโดยรวม |
115.2 × 86.4 มม | 121.0 × 92.2 มม | 144 × 104.6 มม | 12.3 / 13.5 (Typ./Max.) มม | |
คุณสมบัติเค้าร่าง: | แบบฟอร์ม | อัตราส่วนภาพ (H: V) | ปฐมนิเทศ | รูปร่างสไตล์ |
สี่เหลี่ยมผืนผ้าแบน | 4: 3 | ประเภทภูมิทัศน์ | ||
ข้อมูลจำเพาะอื่น ๆ : | มวล | ฝาปิดแผง | การรักษาพื้นผิว | |
250g (สูงสุด) | - | ป้องกันแสงจ้า |
ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
---|---|---|---|
400 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 600: 1 (ประเภท) (ตัวส่ง) | |
ดูดีที่ | มุมมอง | เวลาตอบสนอง | |
12 นาฬิกา | 80/80/80/70 (ประเภท) (CR≥5) | 8/21 (ประเภท) (Tr / Td) (ms) | |
สี Dispaly: | อุณหภูมิสี: | สนับสนุนสี | ประสานงานสี |
6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 |
คุณสมบัติแสงด้านหลัง: | ประเภท | ตำแหน่ง | ชีวิต (ชั่วโมง) | จำนวน | รูปร่าง | เปลี่ยน |
---|---|---|---|---|---|---|
CCFL | ประเภทไฟขอบ | 50K (ประเภท) | 1 ชิ้น | - | - | |
CCFL ไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
610 / 750V (ต่ำสุด / สูงสุด) | 5.0 ± 0.5mA | 3.5W (ประเภท) | ||||
ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
30 / 60KHz (ต่ำสุด / สูงสุด) | 1080 / 1490V (สูงสุด) (Ta = + 25 / -30 ℃) | |||||
คุณสมบัติอินเทอร์เฟซ: | สถานะไดรเวอร์ CCFL | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
ไม่ | ตัวเชื่อมต่อ | - | ||||
รายละเอียดอินเทอร์เฟซ | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
JST | BHR-02 (8.0) VS-1N | 1 ชิ้น | 2 หมุด | 8.0 มม | BLL-2PINS-LH |
สัญญาณไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
---|---|---|---|---|---|---|
3.3V (ประเภท) (VCC) | 220mA (ประเภท) (ICC) | - | ||||
แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
คุณสมบัติอินเทอร์เฟซ: | ประเภทสัญญาณ | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
RGB แบบขนาน (1 ช่อง, 6 บิต) | ตัวเชื่อมต่อ | - | ||||
รายละเอียดอินเทอร์เฟซ: | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
IRISO | IMSA-9637S-33Y902 | 1 ชิ้น | 33 หมุด | 0.5 มม | DRGB-33P1C6B-050A |
LQ057V3DG01 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 115.2 (W) × 86.4 (H) มม. ขนาดโครงร่าง 144 (W) × 104.6 (H) × 13.5 (D) มม. ขนาดพื้นที่ดู 121.0 (W) × 92.2 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare น้ำหนักสุทธิ 250g (สูงสุด)LQ057V3DG01 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ057V3DG01 สามารถให้ความสว่างของจอแสดงผล 400 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 600: 1, 80/80/80/70 (ประเภท) (CR≥5) (L / R / U / D) มุมมองทิศทางมุมมองที่ดีที่สุดที่ 12 นาฬิกาและเวลาตอบสนอง 8/21 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบไฟแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์แสงไฟภายนอก
