รายละเอียดสินค้า:
|
| ยี่ห้อ: | คม | แบบ: | LQ048Y3DG01 |
|---|---|---|---|
| ความสว่าง: | 400 cd / m ² (ประเภท) | ขนาดแนวทแยง: | 4.8 นิ้ว |
| รูปแบบพิกเซล: | 800 × 480 (RGB) [WVGA] 194PPI | แหล่งกำเนิดแสง: | WLED [9S2P], ไดรเวอร์ W / O |
| ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 8 บิต) + SPI 67 พิน FPC | สิ่งแวดล้อม: | Operating Temperature: -10 ~ 70 °C ; อุณหภูมิในการทำงาน: -10 ~ 70 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Panel,WLED LVDS TFT Touch Panel |
||

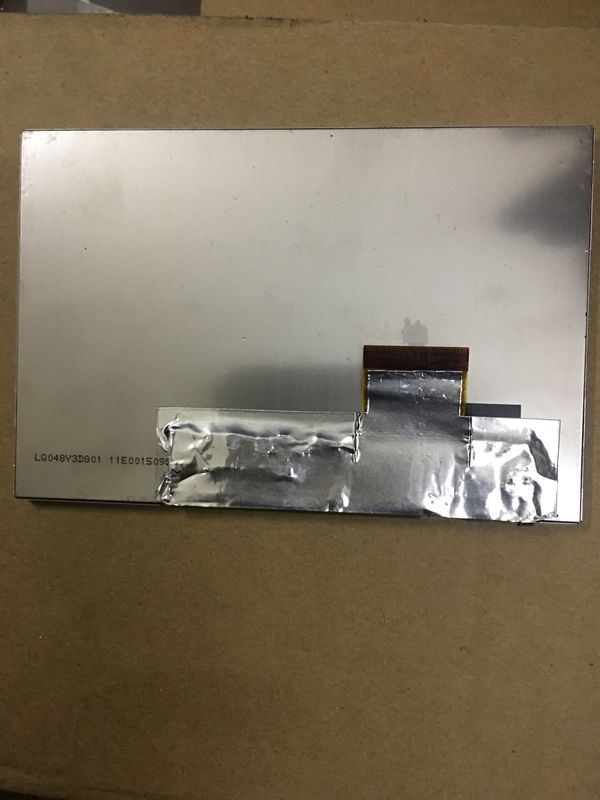

LQ048 ซีรี่ส์ LQ048Y3DH01 LQ048Y3DG02 LQ048Y3DG01
| ข้อมูลพื้นฐาน : | ยี่ห้อ | คมชัด | รุ่น | LQ048Y3DG01 |
|---|---|---|---|---|
| ประเภท | LCM a-Si TFT-LCD | ใช้สำหรับ |
|
|
| ขนาดหน้าจอ | 4.8 " | นามแฝง | - | |
| สิ่งแวดล้อม: | อุณหภูมิในการจัดเก็บ | -30 ~~ 85 °ซ | อุณหภูมิในการทำงาน | -10 ~~ 70 องศาเซลเซียส |
| RoHS | การสั่นสะเทือน | - |
| คุณสมบัติพิกเซล: | ความละเอียด | 800 × 480 (RGB), WVGA | Dot Pitch (มม.) | 0.1305 × 0.0435 (สูง× V) |
|---|---|---|---|---|
| รูปแบบพิกเซล | แถบแนวนอน RGB | Pixel Pitch (มม.) | 0.1305 × 0.1305 (สูง× V) [194PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | 104.4 (สูง) × 62.64 (V) | พื้นที่กรอบ (มม.) | - |
| เค้าร่าง Dim. (mm) | 116.5 (สูง) × 77.9 (V) | ความลึก (มม.) | 4.35 | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | สี่เหลี่ยมผืนผ้าแบน | รูปร่างเค้าร่าง | |
| อัตราส่วนภาพ | 15: 9 (สูง: V) | ปฐมนิเทศ | ประเภทภูมิทัศน์ | |
| แผงสัมผัส: | จุดสัมผัส | - | แผงสัมผัส | 4 สาย Resistive Touch |
| ข้อมูลจำเพาะอื่น ๆ : | น้ำหนัก | 76.0 ก | การรักษา | Antiglare เคลือบแข็ง (2H) |
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | 400 (ประเภท) | อัตราส่วนความคมชัด | 500: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 80/80/55/80 (ประเภท) (CR≥10) | โหมดการแสดงผล | TN, ปกติขาว, Transmissive | |
| เปิดมุมมองที่ดีที่สุด | 6 นาฬิกา | การตอบสนอง (มิลลิวินาที) | 30/30 (ประเภท) (Tr / Td) | |
| ประสิทธิภาพสี: | พิกัดสีขาว | X: 0.310;Y: 0.340 | แสดงสี | 16.2M (6 บิต + FRC) |
| อุณหภูมิสี | 6551 พัน | ความสม่ำเสมอของสีขาว | TBD |
| สัญญาณไฟฟ้า: | แหล่งจ่ายแรงดัน | 1.8 / 2.85V (ประเภท) (VDDIO / VCI) | อุปทานปัจจุบัน | 0.02 / 20.0mA (ประเภท) (IDDIO / ICI) | ||
|---|---|---|---|---|---|---|
| ประเภทสัญญาณ: | RGB แบบขนาน (1 ch, 8 บิต) + SPI | แรงดันสัญญาณ | 0≤VIL≤0.2VDDIO;0.8VDDIO≤VIH≤VDDIO | |||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | FPC | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| 1 ชิ้น | 67 พิน | 0.3 มม | ||||
| คุณสมบัติแบ็คไลท์: | รูปร่าง | 2 สาย | ประเภท | WLED | ตำแหน่ง | ประเภทไฟขอบ |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | ปริมาณ | 9S2P | เวลาชีวิต | - | |
| หลอดไฟฟ้า: | แหล่งจ่ายแรงดัน | 28.8 / 31.5V (ประเภท / สูงสุด) | อุปทานปัจจุบัน | 20mA (ประเภท) | ||
| การบริโภค | 1.15W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ||
| ไดร์เวอร์แบ็คไลท์: | ไม่ | |||||
LQ048Y3DG01 รองรับการแสดงผล 800 × 480 (RGB)(WVGA) ที่มีอัตราส่วนภาพ 15: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Horizontal Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 104.4 (W) × 62.64 (H) มม. ขนาดโครงร่าง 116.5 (W) × 77.9 (H) มม. พร้อมพื้นผิว Antiglare เคลือบแข็ง (2H) น้ำหนักสุทธิของ 76.0 ก.LQ048Y3DG01 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ048Y3DG01 สามารถให้ความสว่างของจอภาพ 400 cd / m² 500: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/55/80 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/30 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิต + FRC สำหรับแต่ละจุดจึงแสดงจานสี 16.2 ล้านสีผลิตภัณฑ์นี้ใช้ 9S2P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งถูกวางไว้เป็นประเภทไฟ Edge จำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
