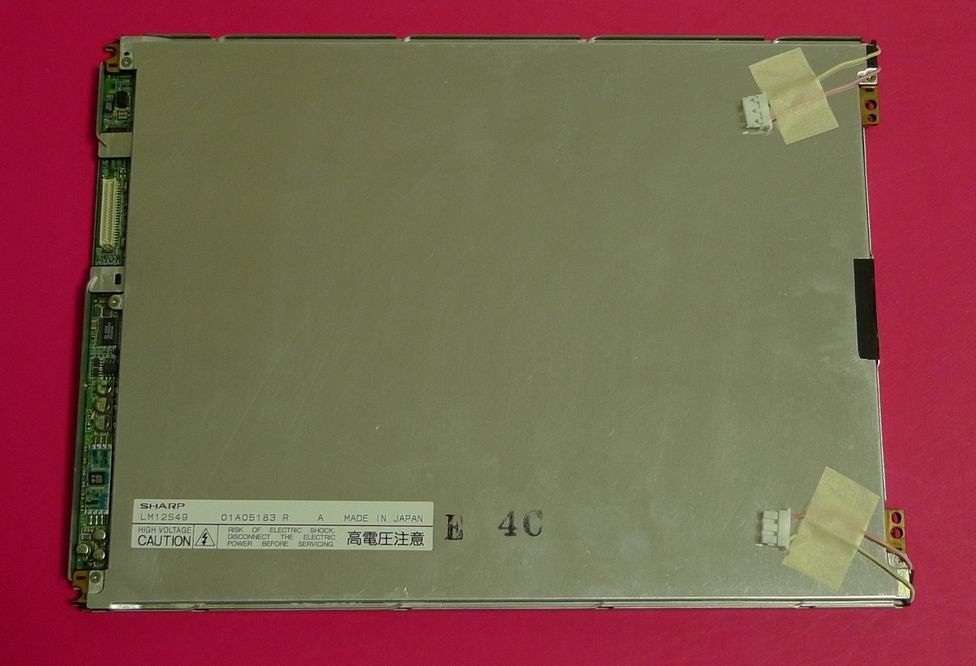

รายละเอียดสินค้า:
|
| รูปแบบแผง: | LM12S49 | ความสว่าง: | 185cd / ตร.ม. |
|---|---|---|---|
| ขนาดแผง: | 12.1inch | มติ: | 800 (RGB) × 600, SVGA, 82PPI |
| สัญญาณอินเตอร์เฟซ: | CMOS / TTL (1 ch, 8-bit), 41 พินเชื่อมต่อ | รูปแบบพิกเซล: | แถบแนวตั้ง RGB |
| สิ่งแวดล้อม: | Operating Temp.: 0 ~ 50 °C ; อุณหภูมิในการทำงาน: 0 ~ 50 ° C; Storage Temp.: -25 ~ 6 | ประเภทหลอดไฟ: | CCFL 2 ชิ้น, 40K ชั่วโมงโดยไม่ต้องใช้ไดรเวอร์ |
| แสงสูง: | หน้าจอ SVGA Sharp TFT LCD,แผง LCD XGA Industrial LCD,จอ LCD LVDS TFT |
||
| ข้อมูลพื้นฐาน : | ความสว่าง | 185 cd/m² (ทั่วไป) | อัตราความคมชัด Contra | 40:1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 30/30/15/25 (ประเภท)(CR≥5) | โหมดออปติคัล | STN ปกติสีดำ ตัวส่ง | |
| กำลังดูทิศทาง | - | เวลาตอบสนอง | 220/80 (ประเภท)(Tr/Td) (มิลลิวินาที) | |
| ประสิทธิภาพสี : | รงค์ | กว้างx:0.280;ไว:0.330 | ตัวเลขสี | สี |
| อุณหภูมิสี | 8484K | ความสม่ำเสมอของสีขาว | - |
| คุณสมบัติของพิกเซล : | รูปแบบพิกเซล | 800(RGB)×600 [SVGA] | Dot Pitch | 0.1025×0.3075 มม. (สูง×วี) |
|---|---|---|---|---|
| การกำหนดค่า | RGB แถบแนวตั้ง | Pixel Pitch | 0.3075×0.3075 มม. (สูง×ลึก) [82PPI] | |
| ขนาดเครื่องกล : | พื้นที่แสดงผล | 246×184.5 มม. (สูง×วี) | บริเวณขอบจอ | 250.6×189.1 มม. (สูง×วี) |
| เค้าร่าง สลัว. | 275×202.5 มม. (สูง×วี) | เค้าร่างความลึก | 8.5 (สูงสุด) mm | |
| คุณสมบัติเค้าร่าง : | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทแนวนอน |
| อัตราส่วนภาพ | 4:3 (ส:วี) | รูปร่างสไตล์ | ||
| รูและวงเล็บ : | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7) ที่กรอบด้านซ้าย ด้านขวา | |||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 550g | พื้นผิว | - |
| ระบบสัญญาณ : | CMOS/TTL (1 ช่อง, 8 บิต) | แรงดันลอจิก | - | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า : | อินพุตแรงดันไฟฟ้า | 3.3/5.0V (ประเภท)(VDD) | อินพุตปัจจุบัน | 160/170mA (ประเภท)(3.3V/5.0V)(IDD) | ||
| คุณสมบัติอินเทอร์เฟซ : | พิมพ์ | ตัวเชื่อมต่อ | ตำแหน่ง | - | ||
| รายละเอียดตัวเชื่อมต่อ : | ยี่ห้อ | รุ่น | Pin Pitch | พิน | จำนวนเงิน | การกำหนดค่า |
| HRS | DF9B-41P-1V | 1.0 มม. | 41 พิน | 1 ชิ้น | ||
| คุณสมบัติแบ็คไลท์: | รูปร่างโคมไฟ | ตรง | ประเภทหลอดไฟ | CCFL | เวลาชีวิต | 40K(ประเภท) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| ทดแทน | - | จำนวนเงิน | 2 ชิ้น | ตำแหน่ง | ประเภทไฟขอบ (บนและล่าง) | |
| โคมไฟไฟฟ้า : | อินพุตแรงดันไฟฟ้า | 590V (ทั่วไป) | อินพุตปัจจุบัน | 5.5/6.0mA (ประเภท/สูงสุด) | ||
| ความถี่ | 30/70KHz (ต่ำสุด/สูงสุด) | แรงดันไฟฟ้าเริ่มต้น | 1130/1280V (สูงสุด)(ตา=+25/0℃) | |||
| การบริโภค | 6.5W (ทั่วไป) | |||||
| คุณสมบัติอินเทอร์เฟซ : | พิมพ์ | ตัวเชื่อมต่อ | ตำแหน่ง | - | ตัวขับหลอดไฟ | ไม่ |
| รายละเอียดอินเทอร์เฟซ : | ยี่ห้อ | รุ่น | Pin Pitch | พิน | จำนวนเงิน | การกำหนดค่า |
| JST | BHR-03VS-1 | 4.0 มม. | 3 พิน | 2 ชิ้น | BLL-3PINS-HNL | |
LM12S49 รองรับการแสดงผล 800(RGB)×600(SVGA) ที่มีอัตราส่วนภาพ 4:3 (W:H) ซึ่งพิกเซลถูกจัดเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเกี่ยวกับกลไก มันมีพื้นที่ใช้งาน 246(W)×184.5(H) มม., ขนาดเค้าร่าง 275(W)×202.5(H)×8.5(D) มม., ขนาดพื้นที่การมองเห็น 250.6(W)×189.1 (ส) มม. น้ำหนักสุทธิ 550 กรัมในฐานะที่เป็น STN, Regular Black, Transmissive LCM product, LM12S49 สามารถให้ความสว่างหน้าจอ 185 cd/m² อัตราส่วนคอนทราสต์ทรานสมิสซีฟ 40:1, 30/30/15/25 (ประเภท)(CR≥5) (L/R/U/ D) มุมมองภาพ และเวลาตอบสนอง 220/80 (ประเภท)(Tr/Td) มิลลิวินาที ซึ่งแสดงจานสีของสีผลิตภัณฑ์นี้ใช้ CCFL จำนวน 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบนและด้านล่าง) และมีอายุการใช้งาน 40K ชั่วโมง จำเป็นต้องใช้ไดรเวอร์แบ็คไลท์ภายนอก
