รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | AA070MC01 | ยี่ห้อ: | มิตซูบิชิ |
|---|---|---|---|
| ขนาด: | 7.0 นิ้ว | มติ: | 800 × 480 RGB |
| ความสว่าง: | 1,000 cd / m ² (ประเภท) | ช่วงอุณหภูมิ: | Operating Temperature: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp |
| แสงสูง: | WLED FSTN จอแสดงผล LCD,WLED Industrial TFT Display |
||
| ข้อมูลพื้นฐาน : | ยี่ห้อ | รุ่น 1 เข้ากันได้ |
ประเภท | ชื่อแทนรุ่น |
|---|---|---|---|---|
|
AA070MC01 | a-Si TFT-LCD, LCM | T-55692D070H-LW-A-AAN | |
| ความน่าเชื่อถือ: | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ความต้านทานการสั่นสะเทือน |
|
-30 ~ 80 °ซ | -30 ~ 80 °ซ | - |
| ขนาดแผง: | 7.0 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 800 (RGB) × 480, WVGA | แถบแนวตั้ง RGB | 0.0635 × 0.1905 มม | 0.1905 × 0.1905 มม. [133PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 152.4 × 91.44 มม | 156.4 × 95.5 มม | 169.8 × 109.7 มม | 8.9 ± 0.5 มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 15: 9 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านข้าง (4-M2) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 200g (ประเภท) |
ใสเคลือบแข็ง (3H)
|
||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 1,000 cd / m² (ประเภท) | SWV, ปกติดำ, Transmissive | 1000: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 88/88/88/88 (ประเภท) (CR≥10) | สมมาตร | 12/12 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6485K | 262K / 16.7M (6 บิต / 8 บิต) | X: 0.313;Y: 0.329 | |
| เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
| 51% | 70% | 53% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| รูปแบบความส่องสว่าง: | 1.30 (สูงสุด) (5 คะแนน) |
||
| ประสิทธิภาพ : | ประเภท 3D | ทัศนวิสัยกลางแจ้ง | การสะท้อนแสง |
| - | แสงแดดอ่านได้ | - | |
| การใช้พลังงาน : | 5.1W (ประเภท) |
|---|---|
| อัตราเฟรม: | 60 เฮิร์ต |
| การสแกนย้อนกลับ: | ใช่ (180 °) |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 280 / 450mA (ประเภท / สูงสุด) | 3.3V (ประเภท) | 0.92W (ประเภท) | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | LVDS (1 ช่อง 6/8 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JAE | FI-SEB20P-HFE | 1 ชิ้น | 1.25 มม | 20 พิน | LVDS-20P1C8B-010H | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน |
ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | - | - | 100K (ประเภท) | - | |
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดรเวอร์ WLED | |||
| - | ตัวเชื่อมต่อ | พร้อมไดร์เวอร์ LED | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JAE | FI-S6P-HFE | 1 ชิ้น | 1.25 มม | 6 หมุด | ||
| ไดร์เวอร์ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 350 / 430mA (ประเภท / สูงสุด) | 12.0 ± 1.2V | 4.2W (ประเภท) | ||||

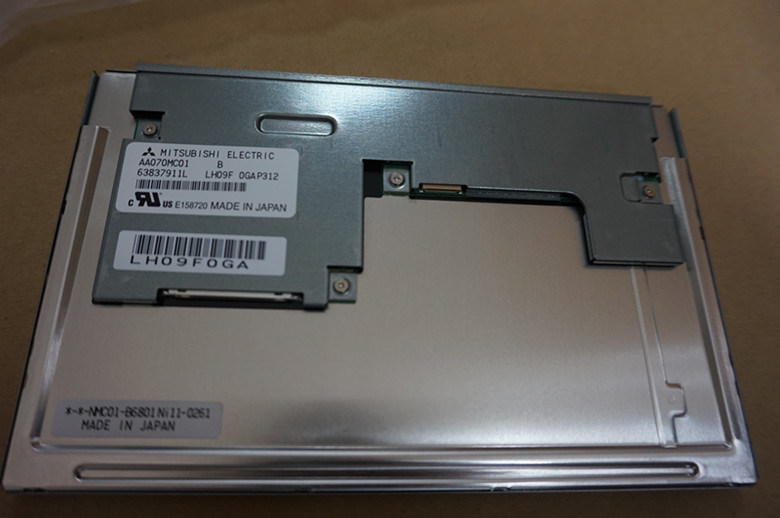

AA070MC01 รองรับการแสดงผล 800 (RGB) × 480(WVGA) ที่มีอัตราส่วนภาพ 15: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 152.4 (W) × 91.44 (H) มม. ขนาดโครงร่าง 169.8 (W) × 109.7 (H) × 9.4 (D) มม. ขนาดพื้นที่ดู 156.4 (W) × 95.5 (H) มม. พร้อมการเคลือบผิวแบบใสเคลือบแข็ง (3H) น้ำหนักสุทธิ 200g (ประเภท)ในฐานะผลิตภัณฑ์ SWV, สีดำปกติ, Transmissive LCM AA070MC01 สามารถให้ความสว่างของจอแสดงผล 1,000 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 1000: 1, 88/88/88/88 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 12/12 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิต / 8 บิตสำหรับแต่ละจุดดังนั้นจึงมีจานสี 262K / 16.7 ล้านสีพร้อมประสิทธิภาพของขอบเขตสี 50% (NTSC) .ผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 100K ชั่วโมงพร้อมไดรเวอร์ LEDAA070MC01 ใช้ LVDS (1 ch, 6/8-bit) เนื่องจากเป็นระบบป้อนสัญญาณซึ่งเชื่อมต่อด้วยขั้วต่อ 20 พินที่มีแรงดันไฟฟ้า 3.3V (ประเภท)
