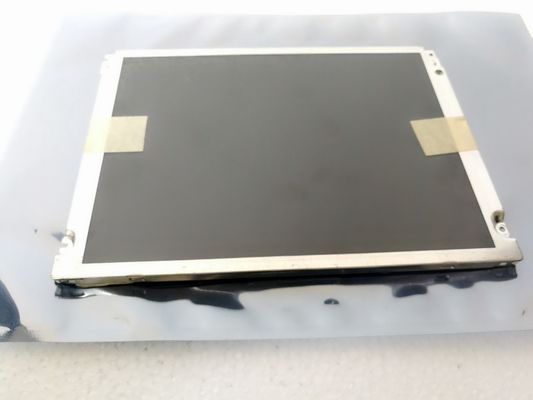

รายละเอียดสินค้า:
|
| เลขรุ่น: | TM121SCS01 | ยี่ห้อ: | เอวิค |
|---|---|---|---|
| ขนาด: | 12.1 นิ้ว | การแก้ไข: | 800(RGB)×600, SVGA, 82PPI |
| ความสว่าง: | 400cd/m2 | มุมมอง: | 70/70/50/60 (ประเภท)(CR≥10) |
| ระยะอุณหภูมิ: | อุณหภูมิการทํางาน: -20 ~ 70 °C; อุณหภูมิการเก็บ: -30 ~ 80 °C | ||
| เน้น: | แผง LCD QVGA TIANMA,แผง LCD SVGA TIANMA |
||
| ข้อมูลพื้นฐาน: | ยี่ห้อ | รุ่น | ประเภท | ชื่อเล่นแบบ |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| ความน่าเชื่อถือ: | RoHS | อุณหภูมิการทํางาน | อุณหภูมิในการเก็บ | ความต้านทานการสั่น |
| -20 ~ 70 °C | -30 ~ 80 °C |
| ขนาดแผ่น: | 12. 1 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล: | การแก้ไข | การจัดเรียงพิกเซล | สูงจุด (W × H) | พิกเซลปิชช์ (W × H) |
| 800 ((RGB) × 600, SVGA | สายตั้ง RGB | 0.1025×0.3075 มิลลิเมตร | 0.3075×0.3075 มิลลิเมตร [82PPI] | |
| ขนาดเครื่องจักร: | พื้นที่ทํางาน (W × H) | พื้นที่เบเซล (W × H) | มิติของลวดลาย (W × H) | ความลึกของลักษณะ |
| 246 × 184.5 มม. | 249.0×188.3 มิลลิเมตร | 279 × 209 มิลลิเมตร | 11.0 (สูงสุด) มม | |
| ลักษณะประกอบ: | สไตล์แบบ | อัตราส่วน | การเรียนรู้ | รูปทรง |
| สี่เหลี่ยมราบ | 4(W: H) | ประเภทภูมิทัศน์ | ||
| การติดตั้ง: | หลุมติดตั้งหน้า (7 ชิ้น) บนด้านซ้าย, ขวา bezel | |||
| ลักษณะอื่น ๆ | ผนังปกปิด | น้ําหนัก | พื้นที่ | |
| - | 425 กรัม | แอนติกลเลอร์ | ||
| ข้อมูลพื้นฐาน: | ความสว่าง | ระบบการทํางาน | อัตราความแตกต่าง |
|---|---|---|---|
| 400 cd/m2 (ประเภท) | TN ปกติเป็นสีขาว ส่งสัญญาณ | 6001 (แบบ) (ส่งสัญญาณ) | |
| มุมมอง ((L/R/U/D) | ทิศทางการดู | ความเร็วในการตอบสนอง | |
| 70/70/50/60 (ประเภท) | เวลา 6 โมง | 10/25 (ประเภท) ((Tr/Td) (ms) | |
| สีจอ: | อุณหภูมิสี | จํานวนสี | สีขาว |
| 6485K | 262K/16.2M (6 บิต / 6 บิต + FRC) | X:0.313; Y:0.329 | |
| 1931 สี Gamut: | NTSC Ratio | การครอบคลุม sRGB | การครอบคลุม Adobe RGB |
| 57% | 79% | 60% | |
| การครอบคลุม DCI-P3 | การครอบคลุม Rec.2020 | ความเห็น | |
| 59% | 43% | sRGB (Rec709, BT.709), Rec.2020 (BT.2020) | |
| ความแตกต่างของความสว่าง | 1.25/1.33 (ประเภท/สูงสุด) | ||
| การบริโภคพลังงาน | 6.8W (ประเภท) |
|---|---|
| เฟรมเรท: | 60Hz |
| สแกนกลับ: | ไม่ |
| สัญญาณไฟฟ้า: | ปัจจุบัน input | ความดันเข้า | การใช้ | |||
|---|---|---|---|---|---|---|
| 270/325mA (ประเภท/สูงสุด) | 3.3V (ประเภท) | - | ||||
| คุณสมบัติอินเตอร์เฟซ: | ตําแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | เครื่องเชื่อม | LVDS (1 ch, 6/8-bit) | ||||
| อินเตอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จํานวน | ปิ้นปิช | ปิ้น | การมอบ Pin |
| STM | MSB240420HE | 1 ตัว | 1.25 มม. | 20 ปิน | LVDS-20P1C8B-080B | |
| คุณสมบัติไฟหลัง: | ประเภท | ตําแหน่ง | รูปทรง | จํานวน | ชีวิต ((ชั่วโมง) | การแทนที่ |
|---|---|---|---|---|---|---|
| CCFL | ประเภทแสงขอบ (ด้านบนและด้านล่าง) | ตรง | 2 ชิ้น | 50K ((ชนิด.) | - | |
| CCFL ไฟฟ้า: | ปัจจุบัน input | ความดันเข้า | การใช้ | |||
| 6.0mA (ประเภท) | 770V (ประเภท) | |||||
| ความดันการเปิด | ความถี่ของหลอดไฟ | |||||
| 930/1120V (สูงสุด) ((Ta=+25/0°C) | 40/55/60KHz (นาที/ประเภท/สูงสุด) | |||||
| คุณสมบัติอินเตอร์เฟซ: | ตําแหน่ง | ประเภท | ผู้ขับ CCFL | |||
| - | เครื่องเชื่อม | ไม่ | ||||
| รายละเอียดอินเตอร์เฟซ | ยี่ห้อ | รุ่น | จํานวน | ปิ้นปิช | ปิ้น | การมอบ Pin |
| JST | BHSR-02VS-1 | 2 ชิ้น | 3.5 มิลลิเมตร | 2 ปิน | BLL-2PINS-HL | |
มีพิกเซลจัดเรียงในเส้นตั้ง RGB ส่วนรายละเอียดทางกล มีพื้นที่ทํางาน 246 ((W) × 184.5 ((H) mm, ขนาดลวดลาย 279 ((W) × 209 ((H) × 11 ((D) mm, ขนาดพื้นที่ชม 249.0 ((W) × 188.3 ((H) มม, ด้วยการรักษาพื้นผิวของ Antiglare, น้ําหนักสุทธิ 425g. ในฐานะ TN, สีขาวปกติ, สินค้า LCM ผ่าน, TM121SCS01 สามารถให้ความสว่างจอ 400 cd / m2 อัตราความแตกต่าง transmittive 600: 1,70/70/50/60 (ชนิด) ((CR≥10) (L/R/U/D) มุมมองทิศทางการมองที่ดีที่สุดในเวลา 6 โมง และเวลาตอบสนอง 10/25 (ประเภท) ((Tr/Td) msระดับสีเทาหรือความสว่างของรองพิกเซลถูกกําหนดด้วยสัญญาณระดับสีเทา 6 บิต / 6 บิต + FRC สําหรับจุดแต่ละจุด, ทําให้มีสี 262K/16.2M, ด้วยการทํางานของสี 55% (NTSC).ผลิตภัณฑ์นี้นํามาใช้ 2 pcs CCFL เป็นระบบแสงเบื้องหลังที่วางเป็นชนิดแสง Edge (ด้านบนและด้านล่าง) และมีอายุการทํางาน 50K ชั่วโมงTM121SCS01 ใช้ LVDS (1 ch, 6/8-bit) เป็นระบบการใส่สัญญาณที่เชื่อมต่อด้วยสายเชื่อมต่อ 20 ปินที่มีความดันไฟฟ้า 33V (ชนิด)
