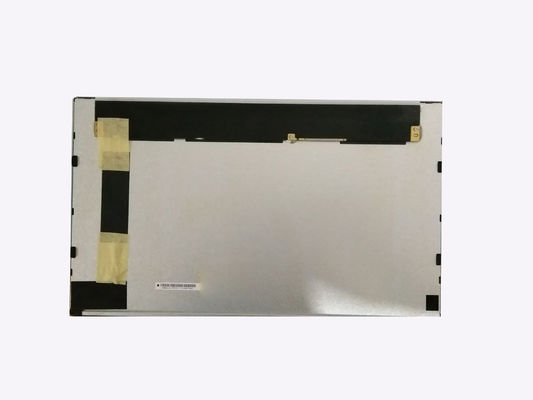

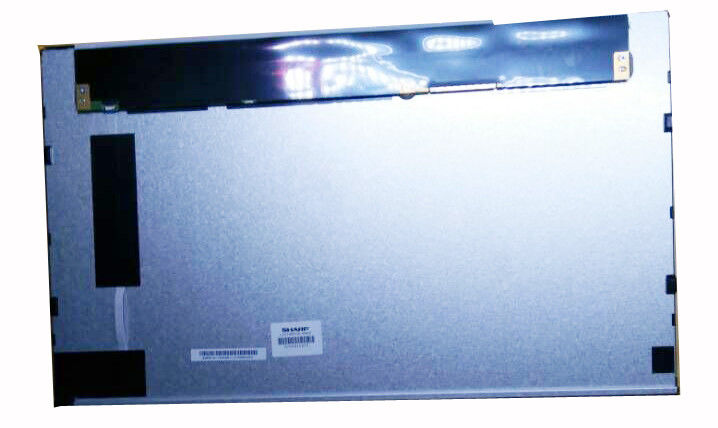

รายละเอียดสินค้า:
|
| ขนาดแนวทแยง: | 15.6" | แบบ: | LQ156T3LW03 |
|---|---|---|---|
| รูปแบบพิกเซล: | 1366 (RGB) × 768 [WXGA] 100PPI | ความสว่าง: | 400 cd / m ² (ประเภท) |
| มุมมอง: | 85/85/85/85 (Typ.) (CR≥10) | แหล่งกำเนิดแสง: | WLED, 70K ชั่วโมง, พร้อมไดรเวอร์ LED |
| ประเภทอินเตอร์เฟส: | LVDS (1 ch, 8-bit), 30 พิน | สิ่งแวดล้อม: | Operating Temperature: -20 ~ 70 °C ; อุณหภูมิในการทำงาน: -20 ~ 70 ° C; Storage Temp |
| แสงสูง: | แผง LCD อุตสาหกรรม XGA,หน้าจอ SVGA Sharp TFT LCD |
||
LQ156 ซีรีส์ LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| ข้อมูลพื้นฐาน : | ยี่ห้อ | รุ่น | พิมพ์ | นามแฝงนางแบบ |
|---|---|---|---|---|
| SHARP | LQ156T3LW03 | a-Si TFT-LCD , LCM | - | |
| ความน่าเชื่อถือ : | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ความต้านทานการสั่นสะเทือน |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| ขนาดแผง : | 15.6 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล : | ความละเอียด | การจัดพิกเซล | จุดพิทช์ (กว้าง×สูง) | ระยะพิทช์พิกเซล (กว้าง×สูง) |
| 1366(RGB)×768, WXGA | RGB แถบแนวตั้ง | 0.084×0.252 มม. | 0.252×0.252 มม. [100PPI] | |
| ขนาดเครื่องกล : | พื้นที่ใช้งาน (กว้าง×สูง) | พื้นที่ขอบจอ (ก×ส) | ขนาดเค้าร่าง (กว้าง×สูง) | เค้าร่างความลึก |
| 344.232×193.536 มม. | - | 363.8×215.9 มม. | 10.8 (ประเภท) mm | |
| คุณสมบัติเค้าร่าง : | รูปแบบแบบฟอร์ม | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 16:9 (ว : ส) | ประเภทแนวนอน | ||
| การตรึง : | รูยึดด้านข้าง (4-M3) ที่ด้านซ้าย, ขอบด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาครอบแผง | น้ำหนัก | พื้นผิว | |
| - | 950g (สูงสุด) | เคลือบแข็ง (2H) | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราความคมชัด Contra |
|---|---|---|---|
| 400 cd/m² (ทั่วไป) | ASV, ปกติสีดำ, ตัวส่ง | 1000:1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L/R/U/D) | กำลังดูทิศทาง | ความเร็วในการตอบสนอง | |
| 85/85/85/85 (ประเภท)(CR≥10) | สมมาตร | 35 (ประเภท)(Tr+Td) (มิลลิวินาที) | |
| แสดงสี: | อุณหภูมิสี | จำนวนสี | สีขาว Chromaticity |
| 6423K | 16.2M (6 บิต + FRC) | X:0.313;Y:0.337 | |
| 2474 สี Gamlt : | อัตราส่วน NTSC | ความครอบคลุม sRGB | ความครอบคลุม Adobe RGB |
| 77% | 96% | 75% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| ความแปรปรวนของความสว่าง : | 1.43 (สูงสุด) (5 คะแนน) | ||
| การใช้พลังงาน : | 16.9W (ทั่วไป) |
|---|---|
| อัตราเฟรม : | 60Hz |
| สัญญาณไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 260/440mA (ประเภท/สูงสุด) | 5.0V (ประเภท) | 1.3W (ประเภท) | ||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | อินเตอร์เฟซ | |||
| ตัวเชื่อมต่อ | LVDS (1 ช่อง, 8 บิต) | |||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
| แจ | FI-XB30SSRLA-HF16 | 1 ชิ้น | 1.0 มม. | 30 พิน | ||
| คุณสมบัติแบ็คไลท์: | พิมพ์ | ตำแหน่ง | รูปร่าง | จำนวนเงิน | ชีวิต(ชั่วโมง) | ทดแทน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | - | - | 70K(ประเภท) | - | |
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | ไดร์เวอร์ WLED | |||
| ตัวเชื่อมต่อ | พร้อมไดร์เวอร์ LED | |||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
| JST | SM06B-SHLS-TF | 1 ชิ้น | 1.0 มม. | 6 พิน | ||
| พนักงานขับรถไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 1.3/1.5A (ประเภท/สูงสุด) | 12.0V (ทั่วไป) | 15.6W (ทั่วไป) | ||||
LQ156T3LW03 รองรับการแสดงผล 1366(RGB)×768(WXGA) ที่มีอัตราส่วนภาพ 16:9 (W:H) ซึ่งมีการจัดเรียงพิกเซลใน RGB Vertical Stripeสำหรับรายละเอียดทางกล มีพื้นที่ใช้งาน 344.232(W)×193.536(H) มม. ขนาดเค้าร่าง 363.8(W)×215.9(H) มม. พร้อมการชุบผิวแบบ Hard coating (2H) น้ำหนักสุทธิ 950g ( แม็กซ์.)ในฐานะที่เป็น ASV ผลิตภัณฑ์ LCM แบบปกติสีดำ ตัวส่ง LQ156T3LW03 สามารถให้ความสว่างหน้าจอ 400 cd/m² อัตราส่วนคอนทราสต์ทรานสมิสซีฟ 1000:1 85/85/85/85 (ประเภท)(CR≥10) (L/R/U/ D) มุมมอง ทิศทางการรับชมที่ดีที่สุดบนสมมาตร และเวลาตอบสนอง 35 (ประเภท)(Tr+Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยถูกกำหนดด้วยสัญญาณระดับสีเทา 6 บิต + FRC สำหรับแต่ละจุด ดังนั้นจึงนำเสนอจานสี 16.2 ล้านสี พร้อมประสิทธิภาพของช่วงสี 76% (NTSC)
