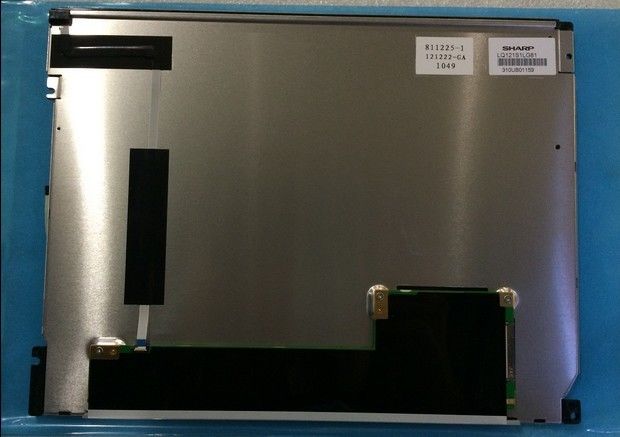

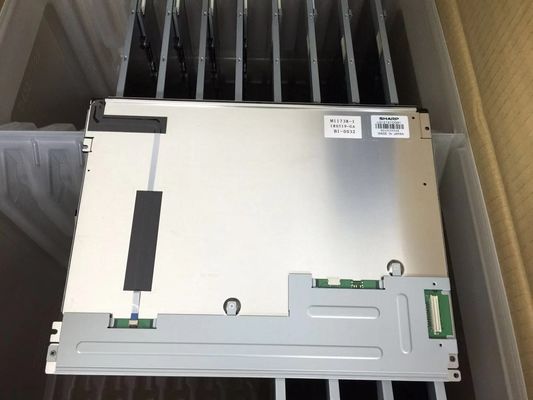

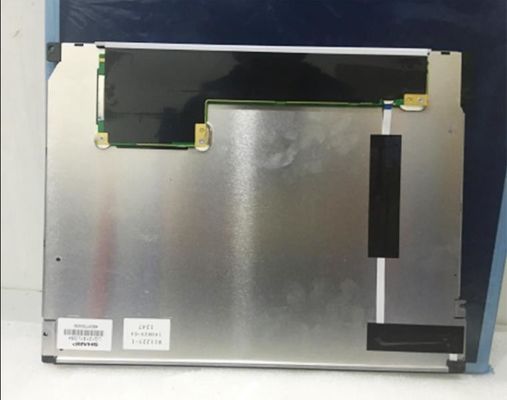

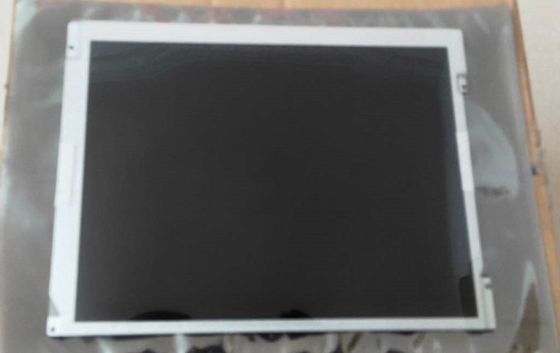

รายละเอียดสินค้า:
|
| แบบ: | LQ121S1LG84 | ขนาดแนวทแยง: | 12.1 นิ้ว |
|---|---|---|---|
| รูปแบบพิกเซล: | 800 (RGB) × 600 [SVGA] 82PPI | ความสว่าง: | 450 cd / m ² (ประเภท) |
| มุมมอง: | 80/80/60/80 | ประเภทอินเตอร์เฟส: | LVDS (1 ch, 6-bit), ขั้วต่อ 20 พิน |
| แหล่งกำเนิดแสง: | WLED, 50K ชั่วโมงพร้อมไดรเวอร์ LED | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Panel,SVGA Sharp TFT LCD Display |
||
LQ121 ซีรี่ส์ LQ121S1LG84 LQ121S1LG81 LQ121S1LG79 LQ121S1LG75
| คุณสมบัติพิกเซล: | ความละเอียด | 800 (RGB) × 600, SVGA | Dot Pitch (มม.) | 0.1025 × 0.3075 (สูง× V) |
|---|---|---|---|---|
| รูปแบบพิกเซล | แถบแนวตั้ง RGB | Pixel Pitch (มม.) | 0.3075 × 0.3075 (สูง× V) [82PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | 246 (สูง) × 184.5 (V) | พื้นที่กรอบ (มม.) | 249.0 (สูง) × 187.5 (V) |
| เค้าร่าง Dim. (mm) | 276 (สูง) × 209 (V) | ความลึก (มม.) | 9.1 ± 0.5 | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | สี่เหลี่ยมผืนผ้าแบน | รูปร่างเค้าร่าง | |
| อัตราส่วนภาพ | 4: 3 (สูง: V) | ปฐมนิเทศ | ประเภทภูมิทัศน์ | |
| การติดตั้ง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7) ที่ขอบด้านซ้ายและด้านขวา | |||
| ข้อมูลจำเพาะอื่น ๆ : | น้ำหนัก | 600g (สูงสุด) | การรักษา | Antiglare เคลือบแข็ง (3H) |
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | 450 (ประเภท) | อัตราส่วนความคมชัด | 800: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 80/80/60/80 (ประเภท) (CR≥10) | โหมดการแสดงผล | TN, ปกติขาว, Transmissive | |
| เปิดมุมมองที่ดีที่สุด | 6 นาฬิกา | การตอบสนอง (มิลลิวินาที) | 30 (ประเภท) (Tr + Td) | |
| ประสิทธิภาพสี: | พิกัดสีขาว | X: 0.305;Y: 0.325 | แสดงสี | 262K (6 บิต) |
| อุณหภูมิสี | 6974K | ความสม่ำเสมอของสีขาว | 1.33 (สูงสุด) (5 คะแนน) | |
| เกมสีปี 1931: | อัตราส่วน NTSC | 49% | sRGB | ครอบคลุม 68% |
| Adobe RGB | ครอบคลุม 52% | DCI-P3 | ความคุ้มครอง 51% | |
| พฤ. 2020 | ครอบคลุม 37% | หมายเหตุ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| อัตราเฟรม: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (180 °) |
| การใช้พลังงาน : | 5.1W (ประเภท) |
| สัญญาณไฟฟ้า: | แหล่งจ่ายแรงดัน | 3.3V (ประเภท) | อุปทานปัจจุบัน | 270 / 350mA (ประเภท / สูงสุด) | ||
|---|---|---|---|---|---|---|
| ประเภทสัญญาณ: | LVDS (1 ช่อง 6 บิต) | แรงดันสัญญาณ | - | |||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| JAE | FI-SEB20P-HF | 1 ชิ้น | 20 พิน | 1.25 มม | LVDS-20P1C6B-070F | |
| คุณสมบัติแบ็คไลท์: | รูปร่าง | - | ประเภท | WLED | ตำแหน่ง | ประเภทไฟขอบ (ด้านบน) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | ปริมาณ | - | เวลาชีวิต | 50K (ประเภท) (ชั่วโมง) | |
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| JST | SM06B-SHLS-TF | 1 ชิ้น | 6 หมุด | 1.0 มม | ||
| ไดร์เวอร์แบ็คไลท์: | พร้อมไดร์เวอร์ LED | |||||
| ไดร์เวอร์ไฟฟ้า: | แหล่งจ่ายแรงดัน | 12.0 ± 1.8V | อุปทานปัจจุบัน | 350 / 500mA (ประเภท / สูงสุด) | ||
LQ121S1LG84 รองรับการแสดงผล 800 (RGB) × 600(SVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 246 (W) × 184.5 (H) มม. ขนาดโครงร่าง 276 (W) × 209 (H) × 9.6 (D) มม. ขนาดพื้นที่ดู 249.0 (W) × 187.5 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 600g (สูงสุด)LQ121S1LG84 เป็นผลิตภัณฑ์ TN, สีขาวตามปกติ, LQ121S1LG84 สามารถให้ความสว่างของจอภาพ 450 cd / m² 800: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/60/80 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30 (ประเภท) (Tr + Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดดังนั้นจึงนำเสนอจานสี 262K สีพร้อมประสิทธิภาพของขอบเขตสี 50% (NTSC)ผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงพร้อมไดรเวอร์ LED
