รายละเอียดสินค้า:
|
| แบบ: | LQ121K1LW56 | ขนาดแนวทแยง: | 12.1 นิ้ว |
|---|---|---|---|
| ประเภทอินเตอร์เฟส: | LVDS (1 ch, 6/8-bit) ขั้วต่อ 20 พิน | แหล่งกำเนิดแสง: | WLED, 50K ชั่วโมงพร้อมไดรเวอร์ LED |
| ความสว่าง: | 320 cd / m ² (ประเภท) | รูปแบบพิกเซล: | 1280 (RGB) × 800 [WXGA] 124PPI |
| มุมมอง: | 85/85/85/85 | สิ่งแวดล้อม: | Operating Temperature: -20 ~ 80 °C ; อุณหภูมิในการทำงาน: -20 ~ 80 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ121 ซีรี่ส์ LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| ขนาดแผง: | 12.1 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 1280 (RGB) × 800, WXGA | แถบแนวตั้ง RGB | 0.068 × 0.204 มม | 0.204 × 0.204 มม. [124PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 261.12 × 163.2 มม | 264.3 × 167.2 มม | 278 × 184 มม | 10.2 (ประเภท) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 16:10 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านข้าง (4-M2) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 550g (สูงสุด) | Antiglare เคลือบแข็ง (3H) | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 320 cd / m² (ประเภท) | ใหม่ mode2, ปกติดำ, Transmissive | 1200: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 85/85/85/85 (ประเภท) (CR≥10) | สมมาตร | 30 (ประเภท) (Tr + Td) (มิลลิวินาที) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 7351K | 262K / 16.7M (6 บิต / 8 บิต) | X: 0.300;Y: 0.320 | |
| เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
| 71% | 92% | 72% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| รูปแบบความส่องสว่าง: | 1.43 (สูงสุด) (5 คะแนน) | ||
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 0.42 / 1.5A (ประเภท / สูงสุด) | 3.3V (ประเภท) | - | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | LVDS (1 ช่อง 6/8 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| ชม | DF14H-20P-1.25H (56) | 1 ชิ้น | 1.25 มม | 20 พิน | LVDS-20P1C8B-010G | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | - | - | 50K (ประเภท) | - | |
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดรเวอร์ WLED | |||
| - | ตัวเชื่อมต่อ | พร้อมไดร์เวอร์ LED | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | SM06B-SHLS-TF | 1 ชิ้น | 1.0 มม | 6 หมุด | ||
| ไดร์เวอร์ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 315mA | 12.0V (ประเภท) | 3.78 วัตต์ | ||||

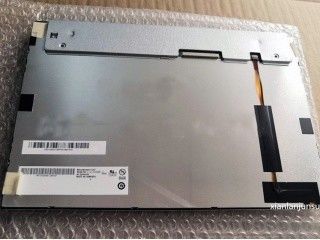

LQ121K1LW56 รองรับการแสดงผล 1280 (RGB) × 800(WXGA) ที่มีอัตราส่วนภาพ 16:10 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 261.12 (W) × 163.2 (H) มม. ขนาดโครงร่าง 278 (W) × 184 (H) มม. ขนาดพื้นที่ดู 264.3 (W) × 167.2 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 550g (สูงสุด)ในฐานะที่เป็นโหมดใหม่ 2 โดยปกติเป็นสีดำผลิตภัณฑ์ LCM ตัวส่ง LQ121K1LW56 สามารถให้ความสว่างของจอภาพ 320 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 1200: 1 85/85/85/85 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางมุมมองที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 30 (Typ.) (Tr + Td) msระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิต / 8 บิตสำหรับแต่ละจุดดังนั้นจึงมีจานสี 262K / 16.7 ล้านสีพร้อมประสิทธิภาพของขอบเขตสี 71% (NTSC) .ผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 50K ชั่วโมงพร้อมไดรเวอร์ LEDLQ121K1LW56 ใช้ LVDS (1 ch, 6/8-bit) เนื่องจากเป็นระบบป้อนสัญญาณซึ่งเชื่อมต่อด้วยขั้วต่อ 20 พินที่มีแรงดันไฟฟ้า 3.3V (ประเภท)
