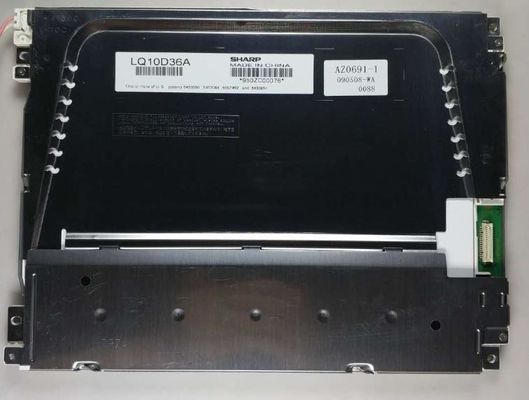

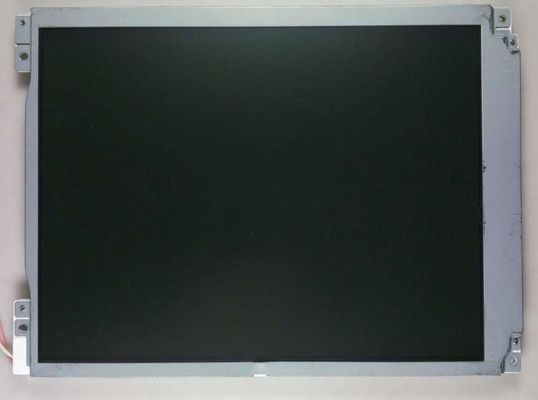

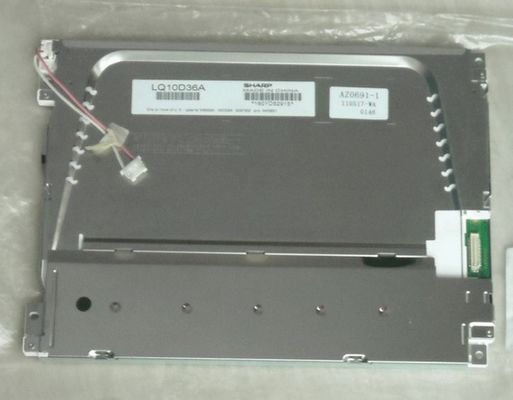

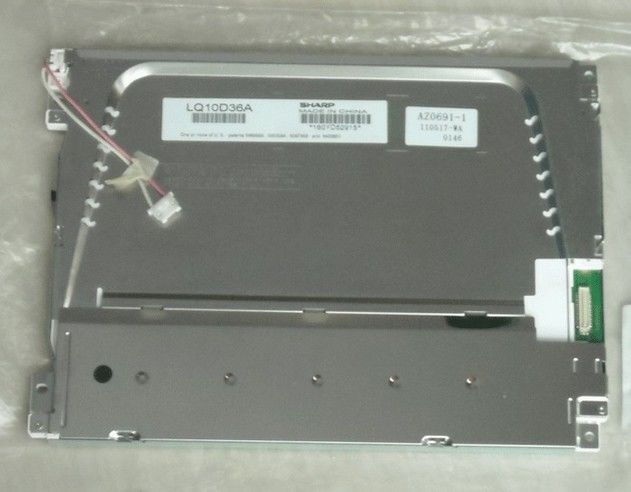

รายละเอียดสินค้า:
|
| ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ10D36A |
|---|---|---|---|
| ความสว่าง: | 200cd / ตร.ม. | ขนาดแผง: | 10.4 นิ้ว |
| ประเภทหลอดไฟ: | 1 ชิ้น CCFL, 50K ชั่วโมงโดยไม่มีไดรเวอร์ | สัญญาณอินเตอร์เฟซ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 31 พิน |
| มติ: | 640 (RGB) × 480, VGA, 76PPI | สิ่งแวดล้อม: | Operating Temp.: -10 ~ 65 °C ; อุณหภูมิในการทำงาน: -10 ~ 65 ° C; Storage Temp.: -30 |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ10 ซีรี่ส์ LQ10D421 LQ10D42 LQ10D41 LQ10D36A
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | มุมมอง (L / R / U / D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 200 (ประเภท) | 70/70/50/60 (ประเภท) (CR≥10) | 10/25 (ประเภท) (Tr / Td) | |
| เปิดมุมมองที่ดีที่สุด | โหมดการแสดงผล | อัตราส่วนความคมชัด | |
| 6 นาฬิกา | TN, ปกติขาว, Transmissive | 500: 1 (ประเภท) (ตัวส่ง) | |
| สี Dispaly: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 | |
| รูปแบบสีขาว: | 1.45 (สูงสุด) (5 คะแนน) | ||
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | Pixel Pitch (มม.) | Dot Pitch (มม.) |
| 640 (RGB) × 480 [VGA] | แถบแนวตั้ง RGB | 0.330 × 0.330 [76PPI] | 0.110 × 0.330 | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | พื้นที่กรอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 211.2 (สูง) × 158.4 (V) | 214.6 (สูง) × 162.4 (V) | 246.5 (สูง) × 179.4 (V) | 11.0 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทภูมิทัศน์ | 4: 3 (สูง: V) | ||
| การติดตั้ง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| รายละเอียดอื่น ๆ : | น้ำหนัก | ฝาปิดแผง | การรักษา | |
| 520g (สูงสุด) | - | Antiglare เคลือบแข็ง (3H) | ||
| คุณสมบัติโคมไฟ: | ประเภท | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต (ชั่วโมง) | การแลกเปลี่ยนหลอดไฟ |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | 1 ชิ้น | ตรง | 50K (ประเภท) | ถอดเปลี่ยนได้ | |
| CCFL ไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
| 500V (ประเภท) | 2.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | 3.0W (ประเภท) | ||||
| ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
| 20/35 / 60KHz (ต่ำสุด/Typ./Max.) | 950/1400 / 1500V (สูงสุด) (Ta = + 25/0 / -10.0 ℃) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | ประเภท | |||
| - | ไม่ | ตัวเชื่อมต่อ | ||||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| JST | BHR-02 (8.0) VS-1N | 8.0 มม | 2 หมุด | 1 ชิ้น | BLL-2PINS-HL | |
| แผงควบคุมไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (ประเภท) (VCC) | 210 / 140mA (ประเภท) (ICC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.8V;2.1V≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | สัญญาณ | ประเภท | |||
| - | RGB แบบขนาน (1 ช่อง, 6 บิต) | ตัวเชื่อมต่อ | ||||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| ชม | DF9MA-31P-1V (32) | 1.0 มม | 31 หมุด | 1 ชิ้น | DRGB-31P1C6B-010K | |
LQ10D36A รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 11 (D) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 520g (สูงสุด)ในฐานะที่เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LCM ตัวส่ง LQ10D36A สามารถให้ความสว่างของจอแสดงผล 200 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 500: 1, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติมLQ10D36A ใช้ Parallel RGB (1 ch, 6-bit) เนื่องจากเป็นระบบอินพุตสัญญาณซึ่งเชื่อมต่อด้วยขั้วต่อ 31 พินที่มีแรงดันไฟฟ้า 3.3 / 5.0V (ประเภท) (VCC)
