รายละเอียดสินค้า:
|

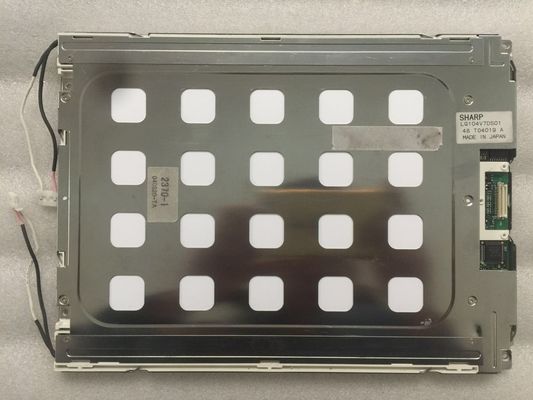

| ชื่อรุ่น: | LQ104V7DS01 | ขนาดหน้าจอ: | 10.4 นิ้ว |
|---|---|---|---|
| ผู้ผลิต: | คม | ความสว่าง: | 250cd / ตร.ม. |
| ประเภทสัญญาณ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 31 พิน | Backlight: | CCFL 2 ชิ้น, 50K ชั่วโมง, ไม่มีไดรเวอร์ |
| จำนวนพิกเซล: | 640 (RGB) × 480 (VGA) 76PPI | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการจัดเก็บ: -30 ~ 70 ° C อุณหภูมิในการทำงาน: -10 ~ 65 ° C |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ104 ซีรี่ส์ LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.110 × 0.330 มม | 0.330 × 0.330 มม. [76PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 211.2 × 158.4 มม | 215.2 × 162.4 มม | 245 × 195 มม | 11.4 ± 0.5 มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 700g (ประเภท) | Antiglare, Hard coating, Antireflection | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 250 cd / m² (ประเภท) | TN, ปกติขาว, Transflective | 250: 1 (ประเภท) (ตัวส่ง) 4.5: 1 (ประเภท) (สะท้อนแสง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 45/45/45/45 (ประเภท) (CR≥5) | 6 นาฬิกา | 20/40 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6671 พัน | 262K (6 บิต) | X: 0.304;Y: 0.361 | |
| รูปแบบความส่องสว่าง: | 1.45 (สูงสุด) (5 คะแนน) | ||
| ประสิทธิภาพ : | ประเภท 3D | ทัศนวิสัยกลางแจ้ง | การสะท้อนแสง |
| - | แสงแดดอ่านได้ | 3.2% (ประเภท) | |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| TBD / 280mA (ประเภท) (ICC) | 3.3 / 5.0V (ประเภท) (VCC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| ชม | DF9MA-31P-1V | 1 ชิ้น | 1.0 มม | 31 หมุด | DRGB-31P1C6B-010K | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (บนและล่าง) | ตรง | 2 ชิ้น | 50K (ขั้นต่ำ) | - | |
| CCFL ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 2.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | 500V (ประเภท) | 6.0W (ประเภท) | ||||
| เปิดแรงดันไฟฟ้า | ความถี่หลอดไฟ | |||||
| 950 / 1250V (สูงสุด) (Ta = + 25/0 ℃) | 20/35 / 60KHz (ต่ำสุด/Typ./Max.) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดร์เวอร์ CCFL | |||
| - | ตัวเชื่อมต่อ | ไม่ | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | BHR-03VS-1 | 2 ชิ้น | 4.0 มม | 3 พิน | BLL-3PINS-HNL | |
LQ104V7DS01 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 245 (W) × 195 (H) × 11.9 (D) มม. ขนาดพื้นที่ดู 215.2 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare, Hard coating, Antireflection, น้ำหนักสุทธิ 700g (ประเภท)LQ104V7DS01 สำหรับผลิตภัณฑ์ TN, สีขาวปกติ, LQ104V7DS01 สามารถให้ความสว่างของจอแสดงผล 250 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 250: 1, อัตราส่วนคอนทราสต์แบบสะท้อนแสง 4.5: 1 (ทั่วไป), 45/45/45/45 (ประเภท) CR≥5) (L / R / U / D) มุมมองภาพทิศทางที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 20/40 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบนและด้านล่าง) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
