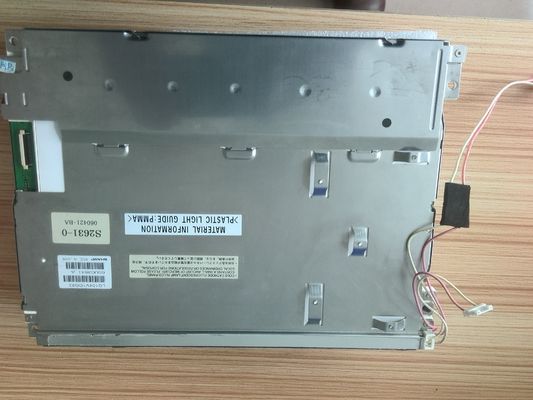

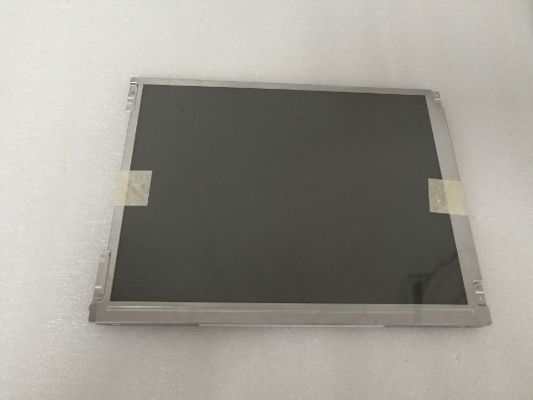

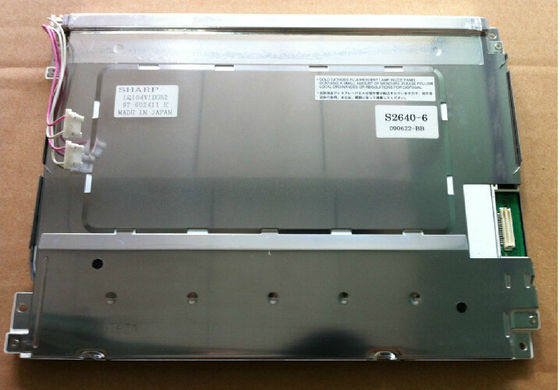

รายละเอียดสินค้า:
|
| ยี่ห้อ: | คม | แบบ: | LQ104V1DG83 |
|---|---|---|---|
| ความสว่าง: | 350 cd / m ² (ประเภท) | ขนาดแนวทแยง: | 10.4" |
| แหล่งกำเนิดแสง: | CCFL [2 ชิ้น], 50K ชั่วโมงพร้อมอินเวอร์เตอร์ | ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 6-bit), ขั้วต่อ 32 พิน |
| รูปแบบพิกเซล: | 640 (RGB) × 480 [VGA] 76PPI | สิ่งแวดล้อม: | Operating Temperature: -10 ~ 70 °C ; อุณหภูมิในการทำงาน: -10 ~ 70 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Display,WLED High Brightness LCD Display |
||
LQ104 ซีรี่ส์ LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.110 × 0.330 มม | 0.330 × 0.330 มม. [76PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 211.2 × 158.4 มม | 214.6 × 162.4 มม | 246.5 × 179.4 มม | 34.7 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 700g (สูงสุด) | Antiglare เคลือบแข็ง (3H) | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 350 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 300: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 70/70/40/70 (ประเภท) (CR≥10) | 6 นาฬิกา | 10/25 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 32767K | 262K (6 บิต) | X: 0.131;Y: 0.329 | |
| เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
| 73% | 94% | 76% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| รูปแบบความส่องสว่าง: | 1.45 (สูงสุด) (5 คะแนน) | ||
| การใช้พลังงาน : | 8.3W (ประเภท) |
|---|---|
| อัตราเฟรม: | 60 เฮิร์ต |
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 180 / 130mA (ประเภท) (ICC) | 3.3 / 5.0V (ประเภท) (VCC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | GND≤VIL≤0.8V;2.3≤VIH≤3.3V (VCC≥3.3V);2.3≤VIH≤VCC (VCC≤3.3V) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JAE | IL-FPR-32S-VF | 1 ชิ้น | 0.5 มม | 32 พิน | DRGB-32P1C6B-040A | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | ตรง | 2 ชิ้น | 50K (ขั้นต่ำ) | - | |
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดร์เวอร์ CCFL | |||
| - | ตัวเชื่อมต่อ | ด้วย Inverter | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | S6B-ZR-SM3A-TF | 1 ชิ้น | 1.5 มม | 6 หมุด | BDL-6PINS-VVVGGG | |
| ไดร์เวอร์ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 630 / 700mA (ประเภท / สูงสุด) | 12.0V (ประเภท) | - | ||||
LQ104V1DG83 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 34.7 (D) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิว Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 700g (สูงสุด)LQ104V1DG83 เป็นผลิตภัณฑ์ TN, สีขาวตามปกติ, LQ104V1DG83 สามารถให้ความสว่างของจอภาพ 350 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 300: 1, 70/70/40/70 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดดังนั้นจึงนำเสนอจานสี 262K พร้อมด้วยประสิทธิภาพของขอบเขตสี 72% (NTSC)ผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นแบบ Edge light (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงพร้อมอินเวอร์เตอร์
