รายละเอียดสินค้า:
|

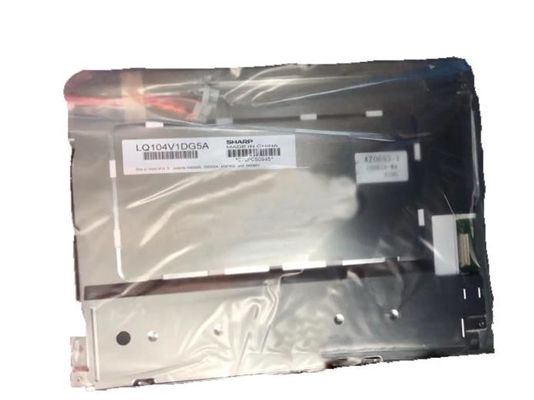

| ผู้ผลิต: | คม | ชื่อรุ่น: | LQ104V1DG5A |
|---|---|---|---|
| จำนวนพิกเซล: | 640 (RGB) × 480 (VGA) 76PPI | ขนาดหน้าจอ: | 10.4" |
| ความสว่าง: | 350 cd / m ² (ประเภท) | Backlight: | CCFL 2 ชิ้น, 50K ชั่วโมง, ไม่มีไดรเวอร์ |
| ประเภทสัญญาณ: | RGB แบบขนาน (1 ch, 6-bit), ตัวเชื่อมต่อ 31 พิน | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการจัดเก็บ: -30 ~ 70 ° C อุณหภูมิในการทำงาน: -10 ~ 65 ° C |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||
LQ104 ซีรี่ส์ LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.110 × 0.330 มม | 0.330 × 0.330 มม. [76PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 211.2 × 158.4 มม | 214.6 × 162.4 มม | 246.5 × 179.4 มม | 15.5 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 620g (สูงสุด) | Antiglare เคลือบแข็ง (3H) | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 350 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 500: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 70/70/50/60 (ประเภท) (CR≥10) | 6 นาฬิกา | 10/25 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 | |
| รูปแบบความส่องสว่าง: | 1.45 (สูงสุด) (5 คะแนน) | ||
| การใช้พลังงาน : | 6.4 วัตต์ |
|---|---|
| อัตราเฟรม: | 60 เฮิร์ต |
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 210 / 140mA (ประเภท) (3.3V / 5.0V) | 3.3 / 5.0V (ประเภท) | - | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| ชม | DF9MA-31P-1V (32) | 1 ชิ้น | 1.0 มม | 31 หมุด | DRGB-31P1C6B-010K | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านล่าง) | ตรง | 2 ชิ้น | 50K (ประเภท) | - | |
| CCFL ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 3.5 / 6.0 / 7.0mA (ต่ำสุด/Typ./Max.) | 466.7V (ประเภท) | 5.6W (ประเภท) | ||||
| เปิดแรงดันไฟฟ้า | ความถี่หลอดไฟ | |||||
| 1000 / 1450V (สูงสุด) (Ta = + 25/0 ℃) | 35/60 / 70KHz (ต่ำสุด / Typ./Max.) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดร์เวอร์ CCFL | |||
 |
ตัวเชื่อมต่อ | ไม่ | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | BHR-02 (8.0) VS-1N | 2 ชิ้น | 8.0 มม | 2 หมุด | BLL-2PINS-HL | |
LQ104V1DG5A รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 15.5 (D) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 620g (สูงสุด)LQ104V1DG5A เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104V1DG5A สามารถให้ความสว่างหน้าจอ 350 cd / m² 500: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านล่าง) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
