รายละเอียดสินค้า:
|
| ชื่อรุ่น: | LQ104V1DG59 | ขนาดหน้าจอ: | 10.4" |
|---|---|---|---|
| จำนวนพิกเซล: | 640 (RGB) × 480 (VGA) 76PPI | ความสว่าง: | 350 cd / m ² (ประเภท) |
| การจัดการ: | แถบแนวตั้ง RGB | Backlight: | CCFL 2 ชิ้น, 50K ชั่วโมง, ไม่มีไดรเวอร์ |
| ประเภทสัญญาณ: | RGB แบบขนาน (1 ch, 6-bit), ตัวเชื่อมต่อ 31 พิน | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการจัดเก็บ: -30 ~ 70 ° C อุณหภูมิในการทำงาน: -10 ~ 65 ° C |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||
LQ104 ซีรี่ส์ LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | มุมมอง (L / R / U / D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 350 (ประเภท) | 70/70/40/70 (ประเภท) (CR≥10) | 20/40 (ประเภท) (Tr / Td) | |
| เปิดมุมมองที่ดีที่สุด | โหมดการแสดงผล | อัตราส่วนความคมชัด | |
| 6 นาฬิกา | TN, ปกติขาว, Transmissive | 300: 1 (ประเภท) (ตัวส่ง) | |
| สี Dispaly: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 | |
| รูปแบบสีขาว: | 1.45 (สูงสุด) (5 คะแนน) | ||
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | Pixel Pitch (มม.) | Dot Pitch (มม.) |
| 640 (RGB) × 480 [VGA] | แถบแนวตั้ง RGB | 0.330 × 0.330 [76PPI] | 0.110 × 0.330 | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | พื้นที่กรอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 211.2 (สูง) × 158.4 (V) | 214.6 (สูง) × 162.4 (V) | 246.5 (สูง) × 179.4 (V) | 15.5 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทภูมิทัศน์ | 4: 3 (สูง: V) | ||
| การติดตั้ง: | รูยึดด้านหน้า (2-Φ3.4, 2-R1.7 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| รายละเอียดอื่น ๆ : | น้ำหนัก | ฝาปิดแผง | การรักษา | |
| 620g (สูงสุด) | - | Antiglare เคลือบแข็ง (3H) | ||
| คุณสมบัติโคมไฟ: | ประเภท | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต (ชั่วโมง) | การแลกเปลี่ยนหลอดไฟ |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | 2 ชิ้น | ตรง | 50K (ขั้นต่ำ) | - | |
| CCFL ไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
| 467V (ประเภท) | 3.5 / 6.0 / 7.0mA (ต่ำสุด/Typ./Max.) | 5.6W (ประเภท) | ||||
| ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
| 40/60/70 กิโลเฮิร์ตซ์ (ต่ำสุด / ต่ำสุด / สูงสุด) | 1000 / 1450V (สูงสุด) (Ta = + 25 / -10 ℃) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | ประเภท | |||
| ไม่ | ตัวเชื่อมต่อ | |||||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| JST | BHR-03VS-1 | 4.0 มม | 3 พิน | 2 ชิ้น | BLL-3PINS-HNL | |
| แผงควบคุมไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (ประเภท) | 180 / 150mA (ประเภท) (3.3V / 5.0V) | - | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | สัญญาณ | ประเภท | |||
| - | RGB แบบขนาน (1 ช่อง, 6 บิต) | ตัวเชื่อมต่อ | ||||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| ชม | DF9MA-31P-1V | 1.0 มม | 31 หมุด | 1 ชิ้น | DRGB-31P1C6B-010K | |

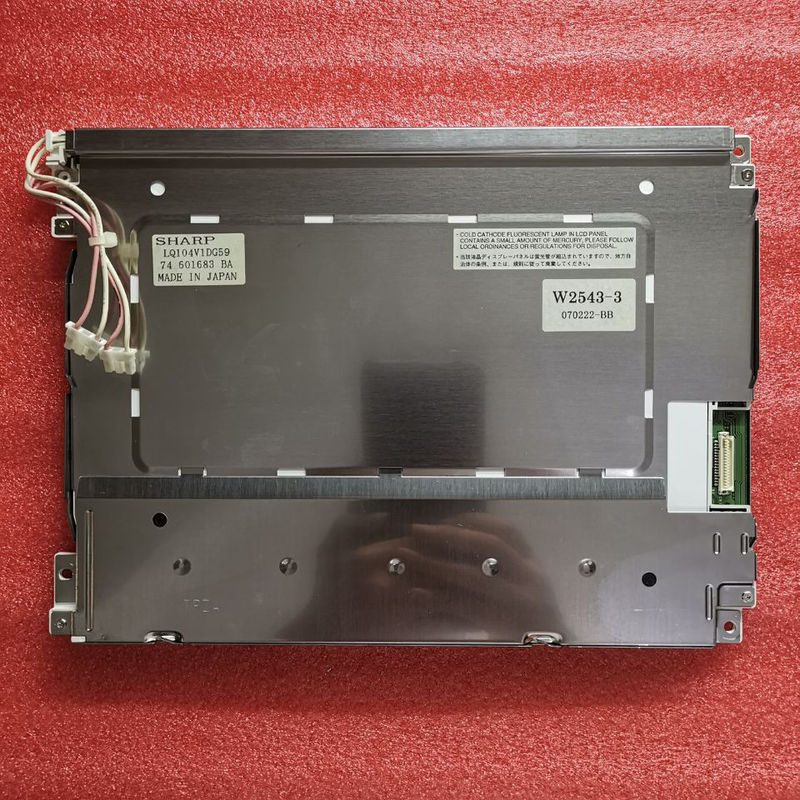

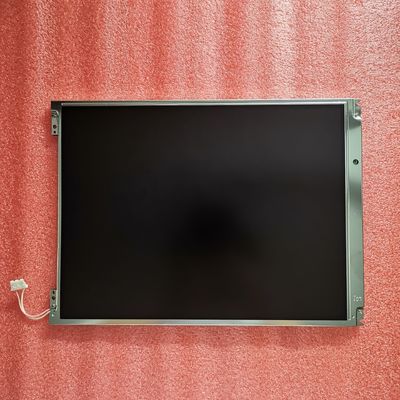

LQ104V1DG59 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) × 15.5 (D) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 620g (สูงสุด)LQ104V1DG59 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104V1DG59 สามารถให้ความสว่างของจอภาพ 350 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 300: 1, 70/70/40/70 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 20/40 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
