รายละเอียดสินค้า:
|
| ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ104S1LG61 |
|---|---|---|---|
| มติ: | 800 (RGB) × 600, SVGA, 96PPI | ความสว่าง: | 420 cd / m ² (ประเภท) |
| ขนาดแผง: | 10.4 นิ้ว | สัญญาณอินเตอร์เฟซ: | LVDS (1 ch, 6-bit), ขั้วต่อ 20 พิน |
| ประเภทหลอดไฟ: | 2 ชิ้น CCFL, 50K ชั่วโมงโดยไม่มีไดรเวอร์ | สิ่งแวดล้อม: | Operating Temp.: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp.: -30 |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||
LQ104 ซีรี่ส์ LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 800 (RGB) × 600 [SVGA] | Dot Pitch | 0.088 × 0.264 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวตั้ง RGB | พิกเซลขว้าง | 0.264 × 0.264 มม. (H × V) [96PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 211.2 × 158.4 มม. (H × V) | พื้นที่กรอบ | 214.6 × 162.4 มม. (H × V) |
| เค้าร่าง Dim | 246.5 × 179.4 มม. (H × V) | ความลึกของโครงร่าง | 13.7 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ | 4: 3 (สูง: V) | รูปร่างสไตล์ | ||
| หลุมและวงเล็บ: | รูยึดด้านหน้า (2-Φ3.4, 2-3.4 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 620g (สูงสุด) | พื้นผิว | Antiglare, เคลือบแข็ง (3H), Antireflection |
| ข้อมูลพื้นฐาน : | ความสว่าง | 420 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 600: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 70/70/50/60 (ประเภท) (CR≥10) | โหมดออปติคอล | TN, ปกติขาว, Transmissive | |
| การดูทิศทาง | 6 นาฬิกา | เวลาตอบสนอง | 10/25 (ประเภท) (Tr / Td) (ms) | |
| ประสิทธิภาพสี: | รงค์ | ก x ส: 0.313;ไว: 0.329 | หมายเลขสี | 262K (6 บิต) |
| อุณหภูมิสี | 6485K | ความสม่ำเสมอของสีขาว | 1.25 (สูงสุด) (5 คะแนน) |
| ความถี่เฟรม: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| การใช้พลังงาน : | 8.0 วัตต์ |
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | ตรง | ประเภทหลอดไฟ | CCFL | เวลาชีวิต | 50K (นาที.) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | ถอดเปลี่ยนได้ | จำนวน | 2 ชิ้น | ตำแหน่ง | ประเภทไฟขอบ (ด้านบน) | |
| หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 583V (ประเภท) | อินพุตปัจจุบัน | 3.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | ||
| ความถี่ | 35/60 / 80KHz (ต่ำสุด / Typ./Max.) | แรงดันไฟฟ้าเริ่มต้น | 1300V (สูงสุด) (Ta = -30 ℃) | |||
| การบริโภค | 7.0W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| JST | BHR-02 (8.0) VS-1N | 8.0 มม | 2 หมุด | 2 ชิ้น | BLL-2PINS-HL | |
| สัญญาณ Systerm: | LVDS (1 ช่อง 6 บิต) | แรงดันลอจิก | - | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 3.3 / 5.0V (ประเภท) | อินพุตปัจจุบัน | 300 / 200mA (ประเภท) (3.3 / 5.0V) | ||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| JAE | FI-SE20P-HF | 1.25 มม | 20 พิน | 1 ชิ้น | LVDS-20P1C6B-070D | |

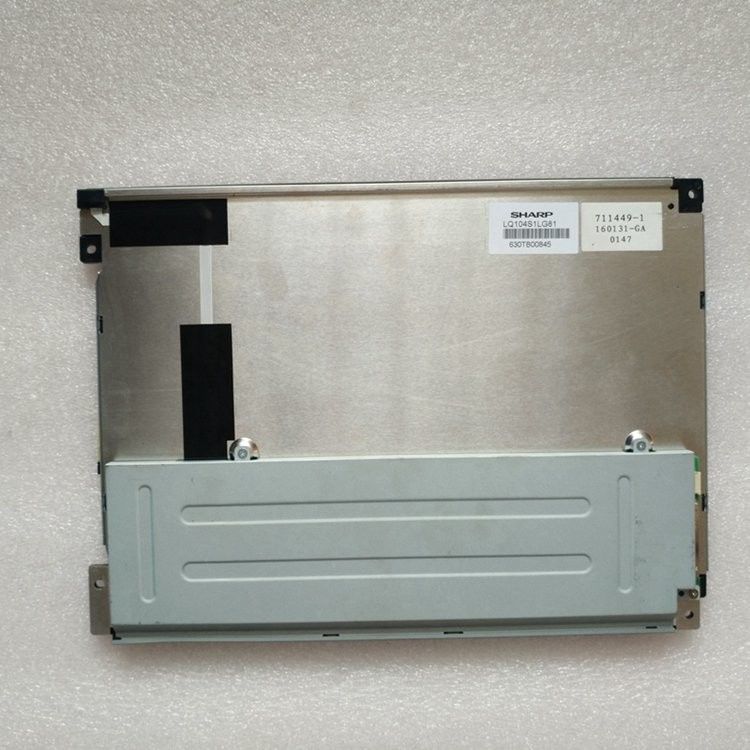

LQ104S1LG61 รองรับการแสดงผล 800 (RGB) × 600(SVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare, Hard coating (3H), Antireflection, น้ำหนักสุทธิ 620g (สูงสุด)LQ104S1LG61 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104S1LG61 สามารถให้ความสว่างหน้าจอ 420 cd / m² 600: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
