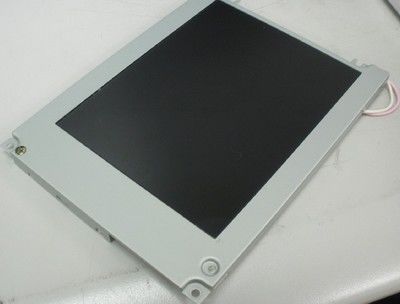

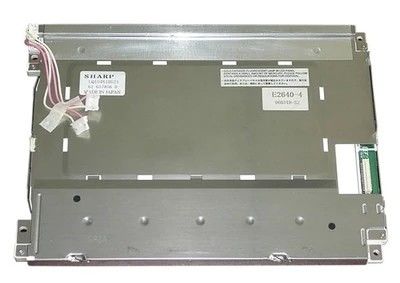

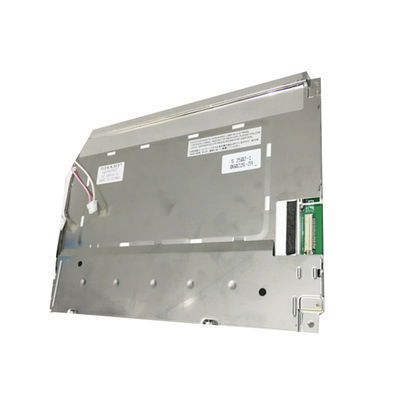

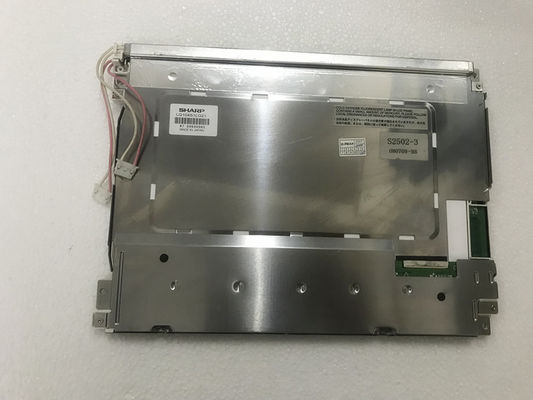

รายละเอียดสินค้า:
|
| ชื่อรุ่น: | LQ104S1LG21 | ผู้ผลิต: | คม |
|---|---|---|---|
| ขนาดหน้าจอ: | 10.4 นิ้ว | ความสว่าง: | 350 cd / m ² (ประเภท) |
| จำนวนพิกเซล: | 800 (RGB) × 600 (SVGA) 96PPI | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการจัดเก็บ: -30 ~ 70 ° C อุณหภูมิในการทำงาน: -10 ~ 65 ° C |
| Backlight: | CCFL 2 ชิ้น, 50K ชั่วโมง, ไม่มีไดรเวอร์ | ประเภทสัญญาณ: | LVDS (1 ch, 6-bit), ขั้วต่อ 20 พิน |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||
LQ104 ซีรี่ส์ LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| ข้อมูลพื้นฐาน : | ความสว่าง | 350 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 300: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| ดูดีที่ | 6 นาฬิกา | ความเร็วในการตอบสนอง | 10/25 (ประเภท) (Tr / Td) (ms) | |
| มุมมอง | 70/70/40/70 (ประเภท) (CR≥10) | โหมดการทำงาน | TN, ปกติขาว, Transmissive | |
| ประสิทธิภาพสี: | รงค์ | ก x ส: 0.313;ไว: 0.329 | สนับสนุนสี | 262K (6 บิต) |
| อุณหภูมิสี | 6485K | ความสม่ำเสมอของสีขาว | 1.45 (สูงสุด) (5 คะแนน) |
| คุณสมบัติพิกเซล: | จำนวนพิกเซล | 800 (RGB) × 600 [SVGA] | การจัด | แถบแนวตั้ง RGB |
|---|---|---|---|---|
| จุดสนาม (กว้าง×สูง) | 0.088 × 0.264 มม | พิกเซลขว้าง (กว้าง×สูง) | 0.264 × 0.264 มม. [96PPI] | |
| ขนาดทางกายภาพ: | การดูแอ็คทีฟ | 211.2 (W) × 158.4 (H) มม | Dim โดยรวม | 246.5 (W) × 179.4 (H) มม |
| การเปิดฝา | 214.6 (W) × 162.4 (H) มม | ความลึกโดยรวม | 15.5 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | แบบฟอร์ม | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ (W: H) | 4: 3 | รูปร่างสไตล์ | ||
| การตรึง: | รูยึดด้านหน้า (2-Φ3.4, 2-3.4 × 4.4) ที่ขอบด้านซ้ายและด้านขวา | |||
| รายละเอียดอื่น ๆ : | มวล | 620g (สูงสุด) | พื้นผิว | Antiglare เคลือบแข็ง (3H) |
| อัตราการรีเฟรช: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| การใช้พลังงาน : | 6.6 วัตต์ |
| สัญญาณไฟฟ้า: | ป้อนข้อมูลปัจจุบัน | 310 / 510mA (ประเภท) | แรงดันไฟฟ้าขาเข้า | 3.3V (ประเภท) | ||
|---|---|---|---|---|---|---|
| การบริโภค | - | อินเทอร์เฟซสัญญาณ | LVDS (1 ช่อง 6 บิต) | |||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภททางกายภาพ | ตัวเชื่อมต่อ | ||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | จำนวนพิน | การกำหนดพิน |
| I-PEX | 20186-020E-13F | 1 ชิ้น | 1.25 มม | 20 พิน | LVDS-20P1C6B-070D | |
| คุณสมบัติโคมไฟ: | รูปทรงโคมไฟ | ตรง | ประเภทหลอดไฟ | CCFL | ตำแหน่ง | ประเภทไฟขอบ (ด้านบน) |
|---|---|---|---|---|---|---|
| แลกเปลี่ยน | ถอดเปลี่ยนได้ | จำนวน | 2 ชิ้น | ชีวิต | 50K (นาที.) (ชั่วโมง) | |
| หลอดไฟฟ้า: | ป้อนข้อมูลปัจจุบัน | 3.5 / 6.0 / 7.0mA (ต่ำสุด/Typ./Max.) | แรงดันไฟฟ้าขาเข้า | 467V (ประเภท) | ||
| ความถี่ | 35/60 / 70KHz (ต่ำสุด / Typ./Max.) | เปิดแรงดันไฟฟ้า | 1450V (สูงสุด) (Ta = -10 ℃) | |||
| การบริโภค | 5.6W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภททางกายภาพ | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | จำนวนพิน | การกำหนดพิน |
| JST | BHR-03VS-1 | 2 ชิ้น | 4.0 มม | 3 พิน | BLL-3PINS-HNL | |
| ไดร์เวอร์แบ็คไลท์: | ไม่ | |||||
LQ104S1LG21 รองรับการแสดงผล 800 (RGB) × 600(SVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 246.5 (W) × 179.4 (H) มม. ขนาดพื้นที่ดู 214.6 (W) × 162.4 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (3H) น้ำหนักสุทธิ 620g (สูงสุด)LQ104S1LG21 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104S1LG21 สามารถให้ความสว่างของจอภาพ 350 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 300: 1, 70/70/40/70 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
