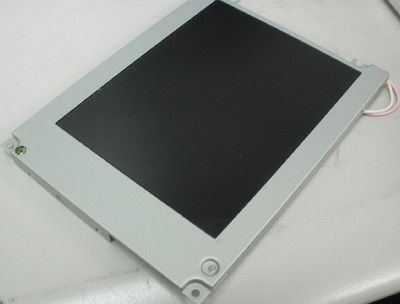

รายละเอียดสินค้า:
|
| ยี่ห้อ: | คม | แบบ: | LQ104S1DG31 |
|---|---|---|---|
| ขนาดแนวทแยง: | 10.4 นิ้ว | ความสว่าง: | 350 cd / m ² (ประเภท) |
| ประเภทอินเตอร์เฟส: | CMOS (1 ch, 6-bit), 41 พินเชื่อมต่อ | แหล่งกำเนิดแสง: | CCFL [2 ชิ้น], 50K ชั่วโมง, ไดรเวอร์ W / O |
| รูปแบบพิกเซล: | 800 (RGB) × 600 [SVGA] 96PPI | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||
LQ104 ซีรี่ส์ LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | มุมมอง (L / R / U / D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 350 (ประเภท) | 70/70/50/60 (ประเภท) (CR≥10) | 10/25 (ประเภท) (Tr / Td) | |
| เปิดมุมมองที่ดีที่สุด | โหมดการแสดงผล | อัตราส่วนความคมชัด | |
| 6 นาฬิกา | TN, ปกติขาว, Transmissive | 300: 1 (ขั้นต่ำ) (ส่ง) | |
| สี Dispaly: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 | |
| รูปแบบสีขาว: | 1.45 (สูงสุด) (5 คะแนน) | ||
| ขนาดแผง: | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | Pixel Pitch (มม.) | Dot Pitch (มม.) |
| 800 (RGB) × 600 [SVGA] | แถบแนวตั้ง RGB | 0.264 × 0.264 [96PPI] | 0.088 × 0.264 | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | พื้นที่กรอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 211.2 (สูง) × 158.4 (V) | 215.4 (สูง) × 162.4 (V) | 243 (สูง) × 183.8 (V) | 11.5 (สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทภูมิทัศน์ | 4: 3 (สูง: V) | ||
| การติดตั้ง: | รูยึดด้านหน้า (2-Φ3.5, 2-R1.75) | |||
| รายละเอียดอื่น ๆ : | น้ำหนัก | ฝาปิดแผง | การรักษา | |
| 600g (สูงสุด) | - | Antiglare เคลือบแข็ง (3H) | ||
| การสแกนย้อนกลับ: | ใช่ (180 °) |
|---|---|
| ความถี่แนวตั้ง: | 60 เฮิร์ต |
| การใช้พลังงาน : | 6.6 วัตต์ |
| คุณสมบัติโคมไฟ: | ประเภท | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต (ชั่วโมง) | การแลกเปลี่ยนหลอดไฟ |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | 2 ชิ้น | ตรง | 50K (ขั้นต่ำ) | ถอดเปลี่ยนได้ | |
| CCFL ไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
| 467V (ประเภท) | 3.5 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | 5.6W (ประเภท) | ||||
| ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
| 35/60 / 70KHz (ต่ำสุด / Typ./Max.) | 1300V (สูงสุด) (Ta = -30 ℃) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | ประเภท | |||
| - | ไม่ | ตัวเชื่อมต่อ | ||||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| JST | BHR-02 (8.0) VS-1N | 8.0 มม | 2 หมุด | 2 ชิ้น | BLL-2PINS-HL | |
| แผงควบคุมไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (ประเภท) (VCC) | 300 / 200mA (ประเภท) (ICC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.9V;2.1V≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | สัญญาณ | ประเภท | |||
| - | CMOS (1 ช่อง 6 บิต) | ตัวเชื่อมต่อ | ||||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| ชม | DF9MA-41P-1V | 1.0 มม | 41 หมุด | 1 ชิ้น | DRGB-41P1C6B-010C | |

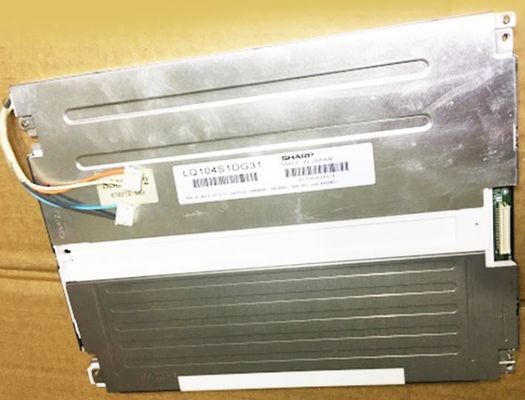

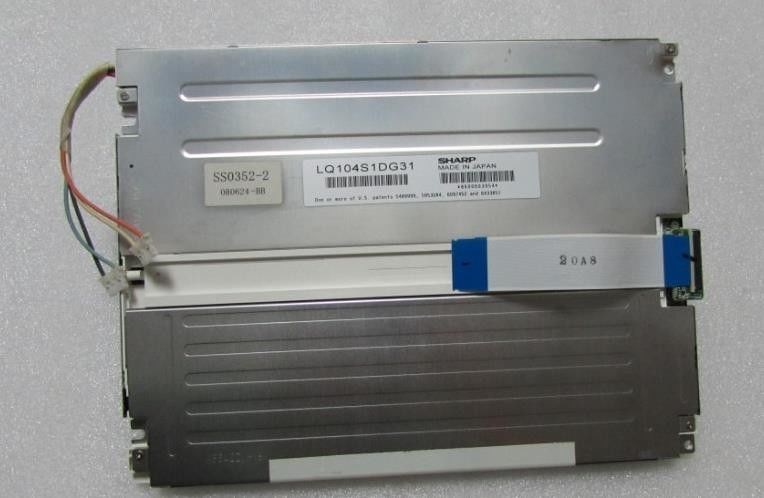

LQ104S1DG31 รองรับการแสดงผล 800 (RGB) × 600(SVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 211.2 (W) × 158.4 (H) มม. ขนาดโครงร่าง 243 (W) × 183.8 (H) มม. ขนาดพื้นที่ดู 215.4 (W) × 162.4 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare, Hard coating (3H), น้ำหนักสุทธิ 600g (Max.)LQ104S1DG31 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ104S1DG31 สามารถให้ความสว่างของจอภาพ 350 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 300: 1, 70/70/50/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 10/25 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
