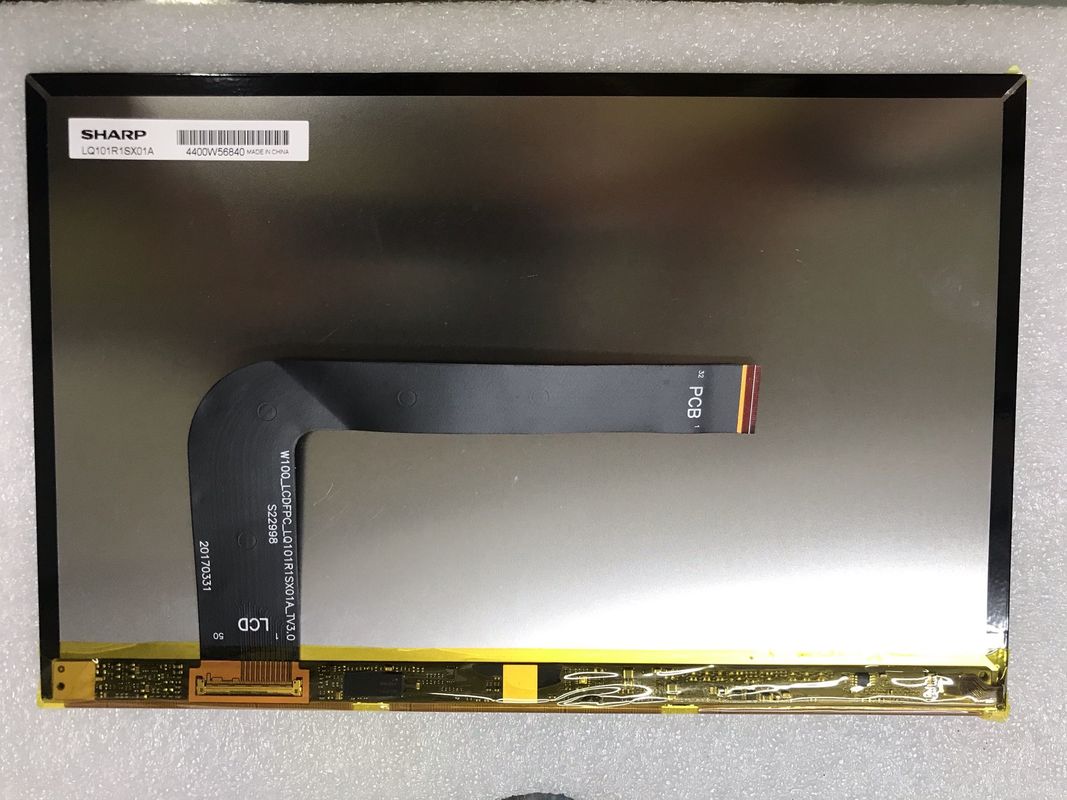

รายละเอียดสินค้า:
|
แบบ: | LQ101R1SX01A | ขนาดแนวทแยง: | 10.1 นิ้ว |
---|---|---|---|
ยี่ห้อ: | คม | ความสว่าง: | 400 cd / m ² (ประเภท) |
แหล่งกำเนิดแสง: | WLED [7S6P], 10K ชั่วโมง, ไดรเวอร์ W / O | ประเภทอินเตอร์เฟส: | MIPI (2 ช่อง, 4 ช่องข้อมูล) 50 พินเชื่อมต่อ |
รูปแบบพิกเซล: | 2560 (RGB) × 1600 [WQXGA] 299PPI | สิ่งแวดล้อม: | Operating Temperature: 0 ~ 60 °C ; อุณหภูมิในการทำงาน: 0 ~ 60 ° C; Storage Temperat |
แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
LQ101 ซีรี่ส์ LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
ขนาดแผง: | 10.1 นิ้ว | |||
---|---|---|---|---|
คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
2560 (RGB) × 1600, WQXGA | แถบแนวตั้ง RGB | 0.02825 × 0.08475 มม | 0.08475 × 0.08475 มม. [299PPI] | |
ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
216.96 × 135.6 มม | - | 228 × 148.5 มม | 1.88 / 4.60 (ประเภท / สูงสุด) มม | |
คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
สี่เหลี่ยมผืนผ้าแบน | 16:10 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
การตรึง: | ไม่มี | |||
คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
- | 151 ± 15 ก | ใสเคลือบแข็ง |
ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
---|---|---|---|
400 cd / m² (ประเภท) | IPS, ปกติเป็นสีดำ, Transmissive | 900: 1 (ประเภท) (ตัวส่ง) | |
มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
80/80/80/80 (ขั้นต่ำ) (CR≥10) | สมมาตร | 25 (ประเภท) (Tr + Td) (มิลลิวินาที) | |
สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
6485K | 16.7M (8 บิต) | X: 0.313;Y: 0.329 | |
เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
51% | 71% | 53% | |
ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
รูปแบบความส่องสว่าง: | 1.25 / 1.40 (ประเภท / สูงสุด) (5 คะแนน) |
สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
---|---|---|---|---|---|---|
185 / 370mA (ประเภท / สูงสุด) | 3.3V (ประเภท) | - | ||||
คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||

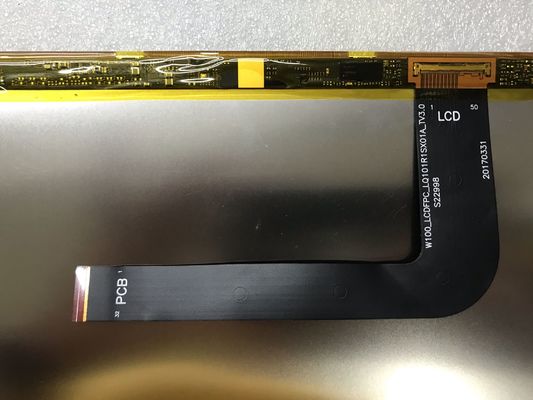

ตัวเชื่อมต่อ | MIPI (2 ช่อง 4 ช่องข้อมูล) | |||||
อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
I-PEX | 20525-050E-02 | 1 ชิ้น | 0.4 มม | 50 พิน |
คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
---|---|---|---|---|---|---|
WLED | ประเภทไฟขอบ | 6 สาย | 7S6P | 10K (ประเภท) | - | |
WLED ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
20.0 / 21.0mA (ประเภท / สูงสุด) | 18.2 / 21.0 / 23.1V (Min./Typ./Max.) | |||||
คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดรเวอร์ WLED | |||
- | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ไม่ |
LQ101R1SX01A รองรับการแสดงผล 2560 (RGB) × 1600(WQXGA) ที่มีอัตราส่วนภาพ 16:10 (W: H) ซึ่งพิกเซลถูกจัดเรียงเป็น RGB Vertical Stripe ตามการคำนวณของ Panelook ความหนาแน่นของพิกเซลคือ 299 PPIสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 216.96 (W) × 135.6 (H) มม. ขนาดโครงร่าง 228 (W) × 148.5 (H) × 4.6 (D) มม. น้ำหนัก 151 ± 15g.LQ101R1SX01A เป็นผลิตภัณฑ์ IPS, สีดำตามปกติ, LQ101R1SX01A สามารถให้ความสว่างของจอภาพ 400 cd / m² 900: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/80/80 (ขั้นต่ำ) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 25 (Typ.) (Tr + Td) msระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 8 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 16.7 ล้านสีพร้อมประสิทธิภาพของขอบเขตสี 50% (NTSC)ผลิตภัณฑ์นี้ใช้ 7S6P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
