รายละเอียดสินค้า:
|
| ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ101K1LY04 |
|---|---|---|---|
| ความสว่าง: | 400cd / ตร.ม. | ขนาดแผง: | 10.1inch |
| มติ: | 1280 (RGB) × 800, WXGA, 149PPI | สัญญาณอินเตอร์เฟซ: | LVDS (1 ch, 8-bit), ขั้วต่อ 40 พิน |
| ประเภทหลอดไฟ: | 7S6P WLED, 20K ชั่วโมงโดยไม่ต้องใช้ไดรเวอร์ | สิ่งแวดล้อม: | Operating Temp.: -10 ~ 60 °C ; อุณหภูมิในการทำงาน: -10 ~ 60 ° C; Storage Temp.: -20 |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||

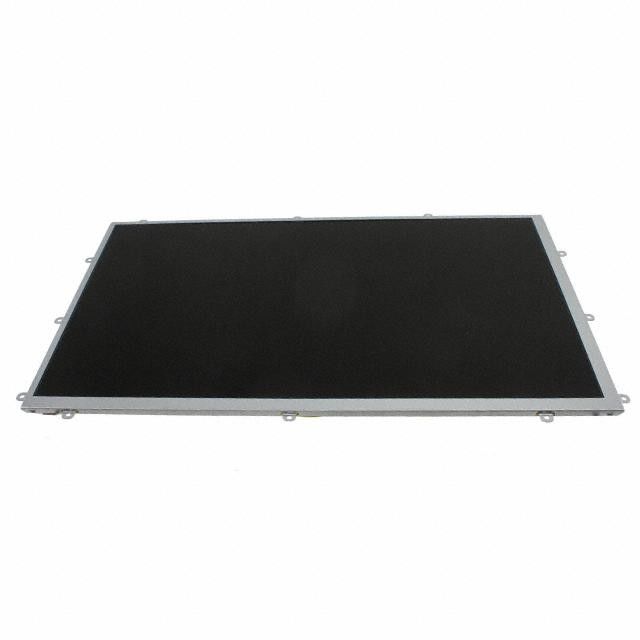

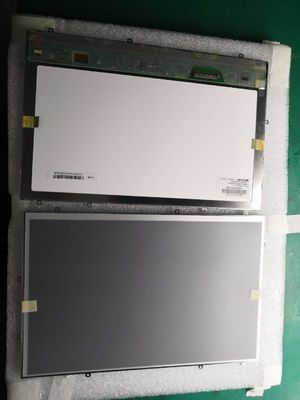

LQ101 ซีรีส์ LQ101K1LY05 LQ101K1LY04
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 1280 (RGB) × 800 [WXGA] | Dot Pitch | 0.0565 × 0.1695 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวตั้ง RGB | พิกเซลขว้าง | 0.1695 × 0.1695 มม. (H × V) [149PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 216.96 × 135.6 มม. (H × V) | พื้นที่กรอบ | 220.56 × 139.2 มม. (H × V) |
| เค้าร่าง Dim | 237.94 × 156.66 มม. (H × V) | ความลึกของโครงร่าง | 2.9 / 5.3 (ประเภท / สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ | 16:10 น. (H: V) | รูปร่างสไตล์ | ||
| หลุมและวงเล็บ: | รูยึดหน้า (12 ชิ้น) ทางซ้ายขวาขึ้นลงบุ้ง | |||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 165 / 185g (ประเภท / สูงสุด) | พื้นผิว | แสงจ้า (หมอก 0%), การสะท้อน 1.25% (ประเภท) |
| ข้อมูลพื้นฐาน : | ความสว่าง | 400 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 800: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 80/80/80/80 (ประเภท) (CR≥10) | โหมดออปติคอล | PSV, ปกติดำ, Transmissive | |
| การดูทิศทาง | สมมาตร | เวลาตอบสนอง | 25 (ประเภท) (Tr + Td) (มิลลิวินาที) | |
| ประสิทธิภาพสี: | รงค์ | ก x ส: 0.318;ไว: 0.344 | หมายเลขสี | 16.7M (8 บิต) |
| อุณหภูมิสี | 6139K | ความสม่ำเสมอของสีขาว | 1.25 / 1.43 (ประเภท / สูงสุด) (5 คะแนน) | |
| เกมสีปี 1931: | อัตราส่วน NTSC | 50% | sRGB | ความคุ้มครอง 69% |
| Adobe RGB | ครอบคลุม 52% | DCI-P3 | ครอบคลุม 52% | |
| พฤ. 2020 | ครอบคลุม 37% | หมายเหตุ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | 6 สาย | ประเภทหลอดไฟ | WLED | เวลาชีวิต | 20K (ประเภท) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | จำนวน | 7S6P | ตำแหน่ง | ประเภทไฟขอบ | |
| หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 21.0 / 24.5V (ต่ำสุด / สูงสุด) | อินพุตปัจจุบัน | 15.5mA (ประเภท) | ||
| การบริโภค | 1.95W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
| สัญญาณ Systerm: | LVDS (1 ช่อง 8 บิต) | แรงดันลอจิก | - | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 3.3V (ประเภท) | อินพุตปัจจุบัน | 235 / 375mA (ประเภท / สูงสุด) | ||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | |||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| I-PEX | 20455-040E-12 | 0.5 มม | 40 พิน | 1 ชิ้น | ||
LQ101K1LY04 รองรับการแสดงผล 1280 (RGB) × 800(WXGA) ที่มีอัตราส่วนภาพ 16:10 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 216.96 (W) × 135.6 (H) มม. ขนาดโครงร่าง 237.94 (W) × 156.66 (H) × 5.3 (D) มม. ขนาดพื้นที่ดู 220.56 (W) × 139.2 (H) มม. พร้อมการรักษาพื้นผิวของแสงจ้า (Haze 0%) การสะท้อน 1.25% (ประเภท) น้ำหนักสุทธิ 165 / 185g (ประเภท / สูงสุด)LQ101K1LY04 สามารถให้ความสว่างของจอแสดงผล 400 cd / m² 800: 1 อัตราคอนทราสต์แบบ transimissive, 80/80/80/80 (ประเภท) (CR≥10) (L / R / U /) D) มุมมองทิศทางการรับชมที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 25 (Typ.) (Tr + Td) msระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 8 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 16.7 ล้านสีพร้อมประสิทธิภาพของขอบเขตสี 50% (NTSC)ผลิตภัณฑ์นี้ใช้ 7S6P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 20K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
