รายละเอียดสินค้า:
|
| แบบ: | LQ085Y3LG13 | ยี่ห้อ: | คม |
|---|---|---|---|
| ความสว่าง: | 450cd / m² | ขนาดแนวทแยง: | 8.5 นิ้ว |
| รูปแบบพิกเซล: | 800 × 480 (RGB) [WVGA] 109PPI | ประเภทอินเตอร์เฟส: | LVDS (1 ch, 6-bit), 33 พินเชื่อมต่อ |
| แหล่งกำเนิดแสง: | WLED, 50K ชั่วโมงพร้อมไดรเวอร์ LED | สิ่งแวดล้อม: | Operating Temperature: -10 ~ 80 °C ; อุณหภูมิในการทำงาน: -10 ~ 80 ° C; Storage Temp |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||

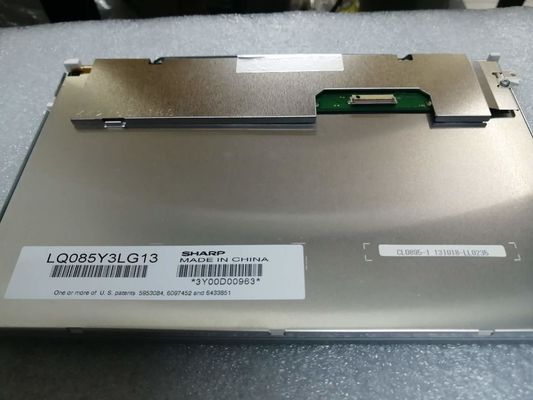

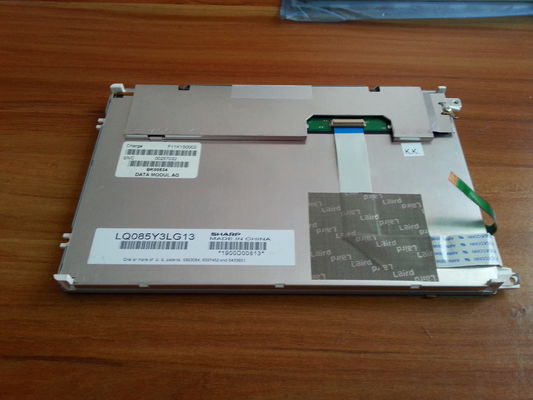

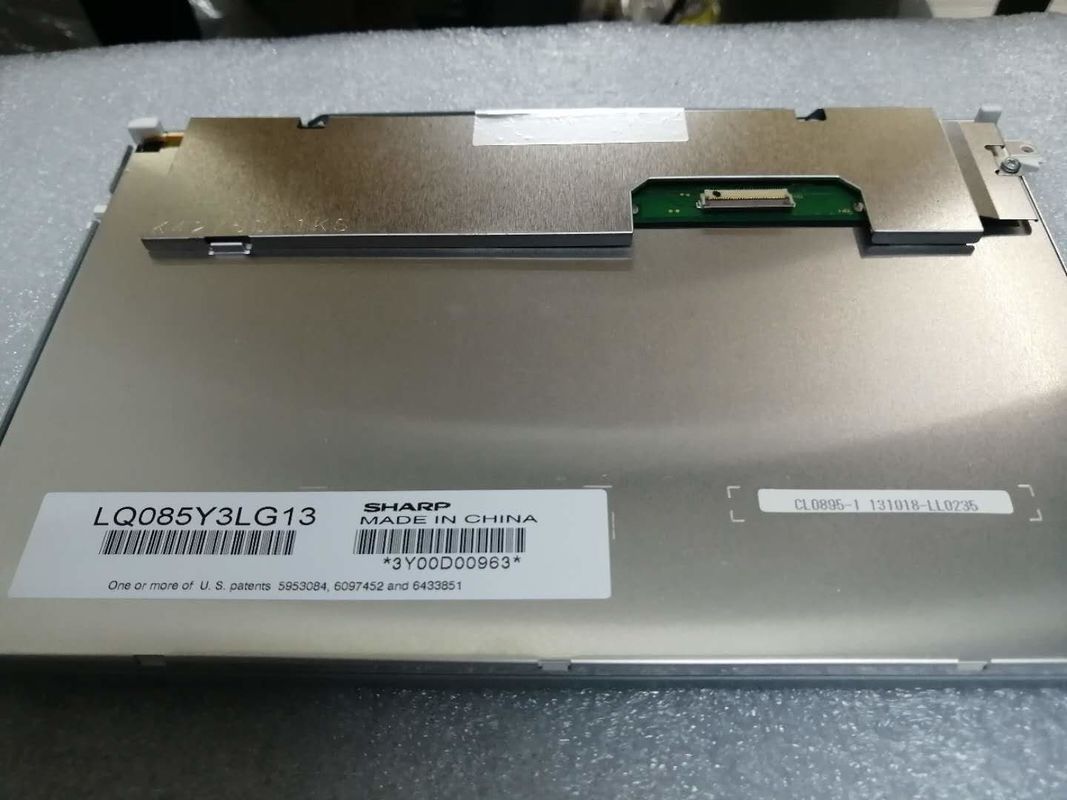

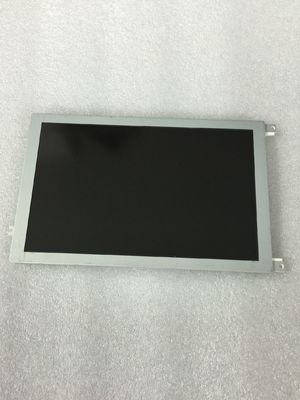

LQ085 ซีรี่ส์ LQ085Y3LG13 LQ085Y3DG12
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | มุมมอง (L / R / U / D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 450 (ประเภท) | 80/80/80/80 (ประเภท) | 8/21 (ประเภท) (Tr / Td) | |
| เปิดมุมมองที่ดีที่สุด | โหมดการแสดงผล | อัตราส่วนความคมชัด | |
| 03:00 | TN, ปกติขาว, Transmissive | 500: 1 (ประเภท) (ตัวส่ง) | |
| สี Dispaly: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| 7351K | 262K (6 บิต) | X: 0.300;Y: 0.320 |
| ขนาดแผง: | 8.5 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | Pixel Pitch (มม.) | Dot Pitch (มม.) |
| 800 × 480 (RGB) [WVGA] | แถบแนวนอน RGB | 0.231 × 0.231 [109PPI] | 0.231 × 0.077 | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | พื้นที่กรอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 184.8 (สูง) × 110.88 (V) | - | 227.4 (สูง) × 134 (V) | 13.5 (แบบ) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทภูมิทัศน์ | 15: 9 (สูง: V) | ||
| การติดตั้ง: | รูยึดด้านหน้าที่ตัวยึดด้านซ้ายและขวา | |||
| รายละเอียดอื่น ๆ : | น้ำหนัก | ฝาปิดแผง | การรักษา | |
| TBD | - | ป้องกันแสงจ้า | ||
| คุณสมบัติโคมไฟ: | ประเภท | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต (ชั่วโมง) | การแลกเปลี่ยนหลอดไฟ |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | - | - | 50K (ประเภท) | - | |
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | ประเภท | |||
| - | พร้อมไดร์เวอร์ LED | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ||||
| ไดร์เวอร์ไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | การใช้พลังงาน | |||
| 12.0 ± 0.6V | TBD | - | ||||
| แผงควบคุมไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
|---|---|---|---|---|---|---|
| 3.3V (ประเภท) | TBD | - | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | สัญญาณ | ประเภท | |||
| - | LVDS (1 ช่อง 6 บิต) | ตัวเชื่อมต่อ | ||||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| ชม | FH12-33S-0.5SH (55) | 0.5 มม | 33 หมุด | 1 ชิ้น | ||
LQ085Y3LG13 รองรับการแสดงผล 800 × 480 (RGB)(WVGA) ที่มีอัตราส่วนภาพ 15: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Horizontal Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 184.8 (W) × 110.88 (H) มม. ขนาดโครงร่าง 227.4 (W) × 134 (H) มม. พร้อมพื้นผิว Antiglare น้ำหนักสุทธิ TBDLQ085Y3LG13 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ085Y3LG13 สามารถให้ความสว่างของจอแสดงผล 450 cd / m² 500: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/80/80 (ประเภท) (L / R / U / D), ทิศทางมุมมองที่ดีที่สุดใน 3 นาฬิกาและเวลาตอบสนอง 8/21 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 50K ชั่วโมงพร้อมไดรเวอร์ LEDLQ085Y3LG13 ใช้ LVDS (1 ch, 6-bit) เนื่องจากเป็นระบบป้อนสัญญาณซึ่งเชื่อมต่อด้วยขั้วต่อ 33 พินที่มีแรงดันไฟฟ้า 3.3V (ประเภท)
