รายละเอียดสินค้า:
|
รูปแบบแผง: | LQ084V3DG02 | ยี่ห้อแผง: | คม |
---|---|---|---|
ความสว่าง: | 400 cd / m ² (ประเภท) | ขนาดแผง: | 8.4 นิ้ว |
สัญญาณอินเตอร์เฟซ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 33 พิน | ประเภทหลอดไฟ: | 6S2P WLED, 50K ชั่วโมงโดยไม่ต้องใช้ไดรเวอร์ |
มติ: | 640 (RGB) × 480, VGA, 95PPI | สิ่งแวดล้อม: | Operating Temp.: -30 ~ 80 °C ; อุณหภูมิในการทำงาน: -30 ~ 80 ° C; Storage Temp.: -30 |
แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |

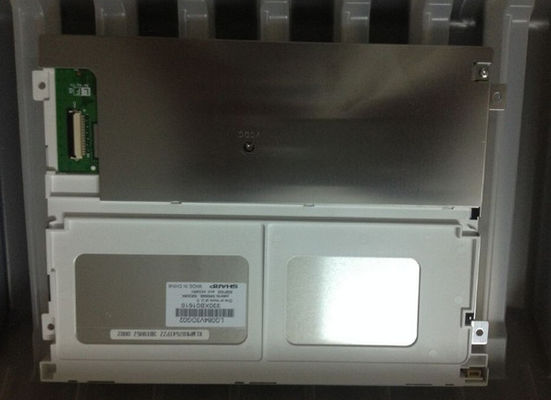

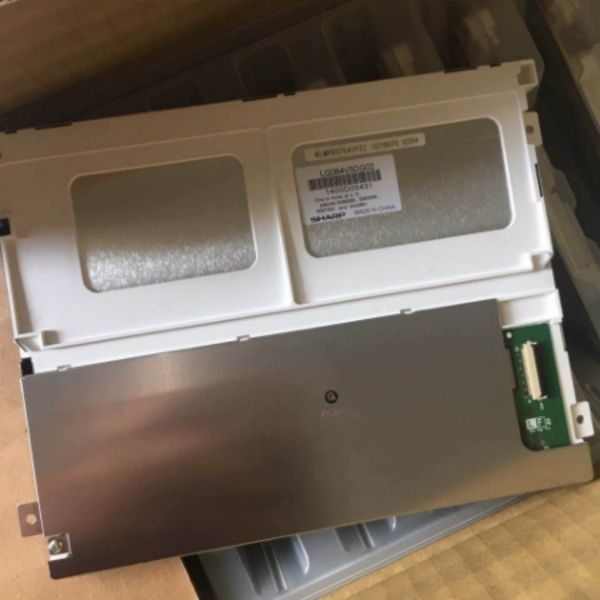

LQ084 ซีรี่ส์ LQ084V3DG02 LQ084V3DG01
คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 640 (RGB) × 480 [VGA] | Dot Pitch | 0.089 × 0.267 มม. (H × V) |
---|---|---|---|---|
การกำหนดค่า | แถบแนวตั้ง RGB | พิกเซลขว้าง | 0.267 × 0.267 มม. (H × V) [95PPI] | |
ขนาดเครื่องกล: | พื้นที่แสดงผล | 170.88 × 128.16 มม. (H × V) | พื้นที่กรอบ | 175.5 × 133.0 มม. (H × V) |
เค้าร่าง Dim | 199.5 × 149.5 มม. (H × V) | ความลึกของโครงร่าง | 11.6 (ประเภท) มม | |
คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
อัตราส่วนภาพ | 4: 3 (สูง: V) | รูปร่างสไตล์ | ||
หลุมและวงเล็บ: | รูยึดหน้า (4-Φ3.2) | |||
คุณสมบัติอื่น ๆ : | น้ำหนัก | 400g (สูงสุด) | พื้นผิว | ป้องกันแสงจ้า |
ข้อมูลพื้นฐาน : | ความสว่าง | 400 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 600: 1 (ประเภท) (ตัวส่ง) |
---|---|---|---|---|
มุมมอง | 65/65/55/60 (ประเภท) (CR≥10) | โหมดออปติคอล | TN, ปกติขาว, Transmissive | |
การดูทิศทาง | 6 นาฬิกา | เวลาตอบสนอง | 5/21 (ประเภท) (Tr / Td) (ms) | |
ประสิทธิภาพสี: | รงค์ | ก x ส: 0.292;ไว: 0.316 | หมายเลขสี | 262K (6 บิต) |
อุณหภูมิสี | 7970K | ความสม่ำเสมอของสีขาว | - |
การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
---|---|
การใช้พลังงาน : | 4.62 วัตต์ |
คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | 2 สาย | ประเภทหลอดไฟ | WLED | เวลาชีวิต | 50K (ประเภท) (ชั่วโมง) |
---|---|---|---|---|---|---|
เปลี่ยน | - | จำนวน | 6S2P | ตำแหน่ง | ประเภทไฟขอบ | |
หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 19.8V (ประเภท) | อินพุตปัจจุบัน | 100 / 105mA (ประเภท / สูงสุด) | ||
การบริโภค | 3.96W (ประเภท) | |||||
คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
JST | SM04B-SRSS-TB (LF) (SN) | 1.0 มม | 4 พิน | 1 ชิ้น | BLE-4PINS-AACC |
สัญญาณ Systerm: | RGB แบบขนาน (1 ช่อง, 6 บิต) | แรงดันลอจิก | VIL≤0.8V;2.1V≤VIH | |||
---|---|---|---|---|---|---|
สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 3.3V (ประเภท) (VCC) | อินพุตปัจจุบัน | 200 / 360mA (ประเภท / สูงสุด) (ICC) | ||
คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ||
รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
IRISO | IMSA-9637S-33Y902 | 0.5 มม | 33 หมุด | 1 ชิ้น | DRGB-33P1C6B-020A |
LQ084V3DG02 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 170.88 (W) × 128.16 (H) มม. ขนาดโครงร่าง 199.5 (W) × 149.5 (H) มม. ขนาดพื้นที่ดู 175.5 (W) × 133.0 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare น้ำหนักสุทธิ 400g (สูงสุด)LQ084V3DG02 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ084V3DG02 สามารถให้ความสว่างของจอภาพ 400 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 600: 1, 65/65/55/60 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 5/21 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ 6S2P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 50K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
