รายละเอียดสินค้า:
|
| ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ084V1DG22 |
|---|---|---|---|
| ประเภทหลอดไฟ: | CCFL 1 ชิ้น 50K ชั่วโมง | สัญญาณอินเตอร์เฟซ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 31 พิน |
| ความสว่าง: | 300 cd / m ² (ประเภท) | ขนาดแผง: | 8.4 นิ้ว |
| มติ: | 640 (RGB) × 480, VGA, 94PPI | สิ่งแวดล้อม: | Operating Temp.: 0 ~ 55 °C ; อุณหภูมิในการทำงาน: 0 ~ 55 ° C; Storage Temp.: -25 ~ 7 |
| แสงสูง: | CCFL LVDS Industrial LCD Panel,CCFL NEC TFT Panel |
||

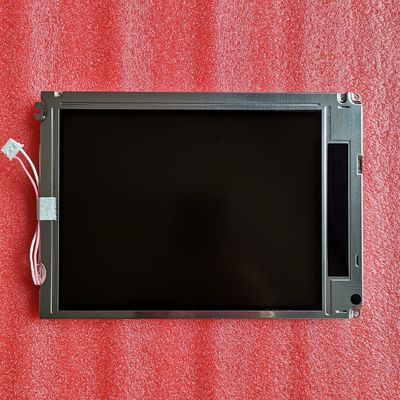

LQ084 ซีรี่ส์ LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| ขนาดแผง: | 8.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
| 640 (RGB) × 480, VGA | แถบแนวตั้ง RGB | 0.089 × 0.270 มม | 0.267 × 0.270 มม. [94PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
| 170.88 × 129.6 มม | 175.9 × 134.6 มม | 216 × 152.4 มม | 12.0 (ประเภท) มม | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
| การตรึง: | รูยึดหน้า (4 ชิ้น) | |||
| คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
| - | 410 ± 20 ก | Antiglare (หมอก 28%), เคลือบแข็ง (3H) | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 300 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 250: 1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
| 55/55/55/40 (ประเภท) (CR≥10) | 12 นาฬิกา | 20/40 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
| 6172K | 262K (6 บิต) | X: 0.319;Y: 0.329 | |
| รูปแบบความส่องสว่าง: | 1.45 (สูงสุด) (5 คะแนน) | ||
| สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 410 / 460mA (ประเภท / สูงสุด VCC = 3.3V) (ICC) | 3.3 / 5.0V (ประเภท) (VCC) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| ชม | DF9BA-31P-1V | 1 ชิ้น | 1.0 มม | 31 หมุด | DRGB-31P1C6B-010K | |
| คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 ชิ้น | 50K (ประเภท) | - | |
| CCFL ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 2.0 / 6.0 / 6.5mA (ต่ำสุด/Typ./Max.) | 4.1W (ประเภท) | |||||
| เปิดแรงดันไฟฟ้า | ความถี่หลอดไฟ | |||||
| 1300 / 1500V (สูงสุด) (Ta = + 25/0 ℃) | 20/45 / 70KHz (ต่ำสุด / Typ./Max.) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดร์เวอร์ CCFL | |||
| - | ตัวเชื่อมต่อ | |||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
| JST | BHR-03VS-1 | 1 ชิ้น | 4.0 มม | 3 พิน | BLL-3PINS-HNL | |
LQ084V1DG22 รองรับการแสดงผล 640 (RGB) × 480(VGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 170.88 (W) × 129.6 (H) มม. ขนาดโครงร่าง 216 (W) × 152.4 (H) มม. ขนาดพื้นที่ดู 175.9 (W) × 134.6 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare (Haze 28%) เคลือบแข็ง (3H) น้ำหนักสุทธิ 410 ± 20g.LQ084V1DG22 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ084V1DG22 สามารถให้ความสว่างของจอภาพ 300 cd / m² 250: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 55/55/55/40 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดที่ 12 นาฬิกาและเวลาตอบสนอง 20/40 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงแสดงจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์และมีอายุการใช้งาน 50K ชั่วโมง
