รายละเอียดสินค้า:
|
| รูปแบบแผง: | LQ070Y5DG36 | ยี่ห้อแผง: | คม |
|---|---|---|---|
| ความสว่าง: | 485 cd / m² (ประเภท) | ขนาดแผง: | 7inch |
| ประเภทหลอดไฟ: | 6S4P WLED, 10K ชั่วโมงโดยไม่ต้องใช้ไดรเวอร์ | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 6-bit), ขั้วต่อ 40 พิน |
| มติ: | 800 × 480 (RGB), WVGA, 134PPI | สิ่งแวดล้อม: | Operating Temp.: -30 ~ 85 °C ; อุณหภูมิในการทำงาน: -30 ~ 85 ° C; Storage Temp.: -40 |
| แสงสูง: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||

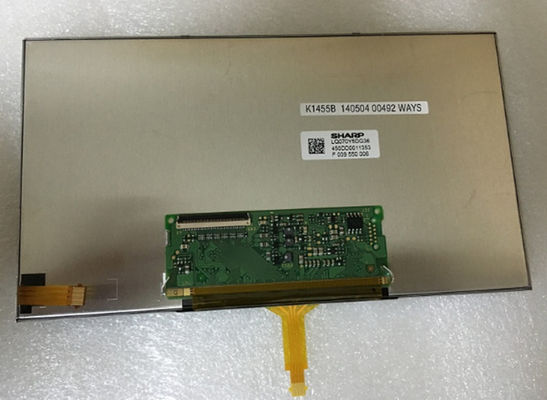

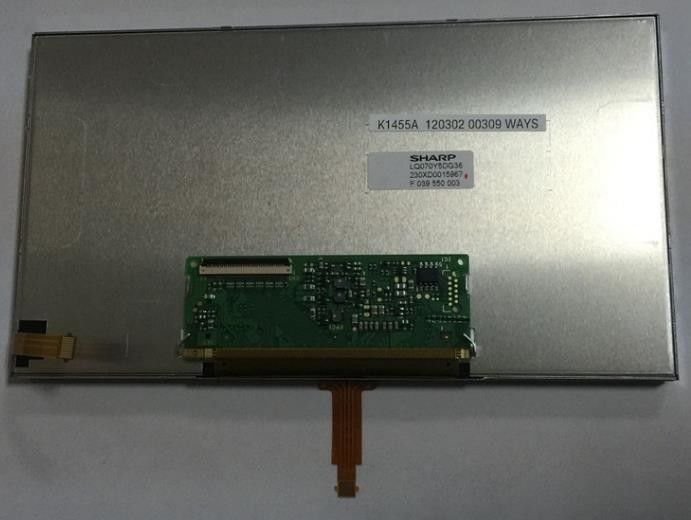

LQ070 ซีรี่ส์ LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 800 × 480 (RGB) [WVGA] | Dot Pitch | 0.1955 × 0.057 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวนอน RGB | พิกเซลขว้าง | 0.1955 × 0.1955 มม. (H × V) [134PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 156.4 × 82.08 มม. (H × V) | พื้นที่กรอบ | - |
| เค้าร่าง Dim | 165.2 × 92.4 มม. (H × V) | ความลึกของโครงร่าง | 10.56 ± 0.5 มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ | 17: 9 (สูง: V) | รูปร่างสไตล์ | ||
| หน้าจอสัมผัส : | จุดสัมผัส | - | สัญญาณ TP | - |
| ตัวควบคุม TP | ไม่มีตัวควบคุมแบบสัมผัส | หน้าจอสัมผัส | 4 สาย Resistive Touch | |
| หลุมและวงเล็บ: | ไม่มี | |||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | TBD | พื้นผิว | - |
| ข้อมูลพื้นฐาน : | ความสว่าง | 485 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 150: 1 (ขั้นต่ำ) (ส่ง) |
|---|---|---|---|---|
| มุมมอง | 65/65/50/65 (ประเภท) (CR≥10) | โหมดออปติคอล | TN, ปกติขาว, Transmissive | |
| การดูทิศทาง | - | เวลาตอบสนอง | 20/30 (ประเภท) (Tr / Td) (ms) | |
| ประสิทธิภาพสี: | รงค์ | ก x ย: 0.308;ไว: 0.330 | หมายเลขสี | 262K (6 บิต) |
| อุณหภูมิสี | 6747 พัน | ความสม่ำเสมอของสีขาว | - |
| ความถี่เฟรม: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| ตัวควบคุมเวลา (T-CON): | T-CON ในตัว |
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | 4 สาย | ประเภทหลอดไฟ | WLED | เวลาชีวิต | 10K (นาที.) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | จำนวน | 6S4P | ตำแหน่ง | ประเภทไฟขอบ | |
| หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 20.5 / 22.2V (ประเภท / สูงสุด) | อินพุตปัจจุบัน | 30 / 35mA (ประเภท / สูงสุด) | ||
| การบริโภค | 2.46W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | FPC | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| 0.5 มม | 10 พิน | 1 ชิ้น | ||||
| สัญญาณ Systerm: | RGB แบบขนาน (1 ช่อง, 6 บิต) | แรงดันลอจิก | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 3.3V (ประเภท) | อินพุตปัจจุบัน | - | ||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| JST | 40FHY-RSM1-GAN-TF | 0.5 มม | 40 พิน | 1 ชิ้น | ||
LQ070Y5DG36 รองรับการแสดงผล 800 × 480 (RGB)(WVGA) ที่มีอัตราส่วนภาพ 17: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Horizontal Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 156.4 (W) × 82.08 (H) มม. ขนาดโครงร่าง 165.2 (W) × 92.4 (H) × 11.06 (D) มม. น้ำหนักสุทธิ TBDLQ070Y5DG36 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ070Y5DG36 สามารถให้ความสว่างของจอแสดงผล 485 cd / m² 150: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 65/65/50/65 (ประเภท) (CR≥10) (L / R / U / D) มุมมองและเวลาตอบสนอง 20/30 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ 6S4P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
