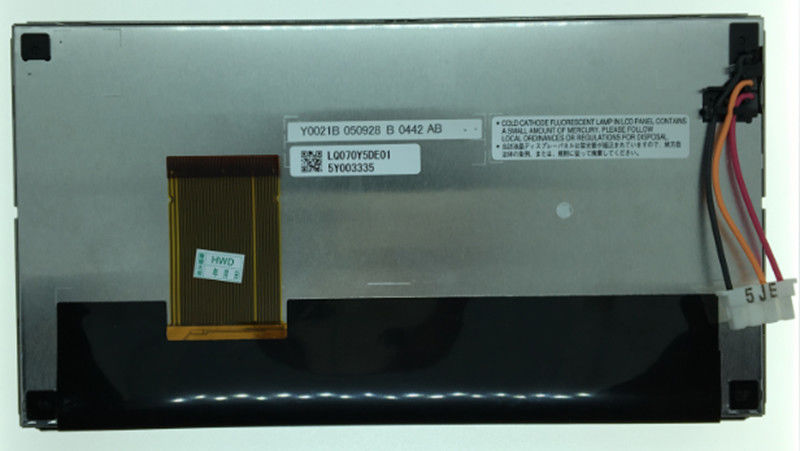

รายละเอียดสินค้า:
|
| รูปแบบแผง: | LQ070Y5DE01 | ยี่ห้อแผง: | คม |
|---|---|---|---|
| ความสว่าง: | 320 cd / m ² (ประเภท) | ขนาดแผง: | 7.0 นิ้ว |
| ประเภทหลอดไฟ: | CCFL 1 ชิ้นไม่มีไดรเวอร์ | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 6-bit), 50 พิน FPC |
| มติ: | 800 (RGB) × 480, WVGA, 134PPI | สิ่งแวดล้อม: | Operating Temp.: -30 ~ 85 °C ; อุณหภูมิในการทำงาน: -30 ~ 85 ° C; Storage Temp.: -40 |
| แสงสูง: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
| ข้อมูลพื้นฐาน : | ผู้ผลิต | รูปแบบแผง | ประเภทแผง | นามแฝง |
|---|---|---|---|---|
| คมชัด | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| สิ่งแวดล้อม: | รัฐ RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ระดับการสั่นสะเทือน |
| -30 ~ 85 °ซ | -40 ~ 85 °ซ | 3.0G (29.4 ม. / วินาที²) |
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | มุมมอง (L / R / U / D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 320 (ประเภท) | 65/65/60/65 (ประเภท) (CR≥10) | 30/50 (ประเภท) (Tr / Td) | |
| เปิดมุมมองที่ดีที่สุด | โหมดการแสดงผล | อัตราส่วนความคมชัด | |
| 6 นาฬิกา | TN, ปกติขาว, Transmissive | 100: 1 (ขั้นต่ำ) (ส่ง) | |
| สี Dispaly: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| 6274K | 262K (6 บิต) | X: 0.315;Y: 0.345 |
| ขนาดแผง: | 7.0 " | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | Pixel Pitch (มม.) | Dot Pitch (มม.) |
| 800 (RGB) × 480 [WVGA] | แถบแนวตั้ง RGB | 0.195 × 0.1725 [134PPI] | 0.065 × 0.1725 | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | พื้นที่กรอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 156 (สูง) × 82.8 (V) | 157.7 (สูง) × 84.27 (V) | 171.6 (สูง) × 93.2 (V) | 11.25 / 14.35 (ประเภท / สูงสุด) มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทภูมิทัศน์ | 17: 9 (สูง: V) | ||
| การติดตั้ง: | ไม่มี | |||
| รายละเอียดอื่น ๆ : | น้ำหนัก | ฝาปิดแผง | การรักษา | |
| 280g (สูงสุด) | - | - | ||
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
|---|---|
| ความถี่แนวตั้ง: | 60 เฮิร์ต |
| คุณสมบัติโคมไฟ: | ประเภท | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต (ชั่วโมง) | การแลกเปลี่ยนหลอดไฟ |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ | 1 ชิ้น | รูปร่าง U | - | - | |
| CCFL ไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
| 660 ± 70 โวลต์ | 6.0 ± 0.5mA | 7.92W (ประเภท) | ||||
| ความถี่ในการทำงาน | แรงดันไฟฟ้าเริ่มต้น | |||||
| 30 / 100KHz (ต่ำสุด / สูงสุด) | 1125 / 1280V (สูงสุด) (Ta = + 25 / -30 ℃) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | ประเภท | |||
| - | ไม่ | ตัวเชื่อมต่อ | ||||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| JST | BHR-04VS-1 | 4.0 มม | 4 พิน | 1 ชิ้น | BLL-4PINS-LNNH | |
| แผงควบคุมไฟฟ้า: | แหล่งจ่ายแรงดัน | อุปทานปัจจุบัน | อำนาจ | |||
|---|---|---|---|---|---|---|
| 14 / 5.3 / 2.7V (ประเภท) (VDD / VSHA / VSHD) | 0.20 / 40 / 8mA (ประเภท) (IDD / ISHA / ISHD) | - | ||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | สัญญาณ | ประเภท | |||
| - | RGB แบบขนาน (1 ช่อง, 6 บิต) | FPC | ||||
| รายละเอียด FPC: | ยี่ห้อ | รุ่น | พินพิทช์ | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| 0.5 มม | 50 พิน | 1 ชิ้น | ||||
LQ070 ซีรี่ส์ LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 รองรับการแสดงผล 800 (RGB) × 480(WVGA) ที่มีอัตราส่วนภาพ 17: 9 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 156 (W) × 82.8 (H) มม. ขนาดโครงร่าง 171.6 (W) × 93.2 (H) × 14.35 (D) มม. ขนาดพื้นที่ดู 157.7 (W) × 84.27 (H) มม. น้ำหนักสุทธิ 280g (สูงสุด)LQ070Y5DE01 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ070Y5DE01 สามารถให้ความสว่างของจอภาพ 320 cd / m² 100: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 65/65/60/65 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/50 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบไฟแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge จำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
