รายละเอียดสินค้า:
|

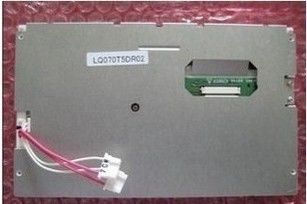

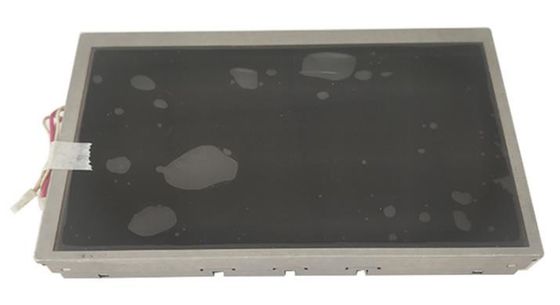

| ผู้ผลิต: | คม | ชื่อรุ่น: | LQ070T5DR02 |
|---|---|---|---|
| Backlight: | CCFL 2 ชิ้น 10K ชั่วโมงไม่มีไดรเวอร์ | ประเภทสัญญาณ: | RGB แบบขนาน (1 ch, 6-bit), 36 pins Connector |
| ขนาดหน้าจอ: | 7.0 นิ้ว | ความสว่าง: | 400 cd / m ² (ประเภท) |
| จำนวนพิกเซล: | 480 (RGB) × 240 (WQVGA) 77PPI | Max. แม็กซ์ Ratings ความนิยม: | Storage Temp.: -40 ~ 85 °C Operating Temp.: -30 ~ 85 °C ; อุณหภูมิในการจัดเก็บ: -40 ~ 85 ° |
| แสงสูง: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||

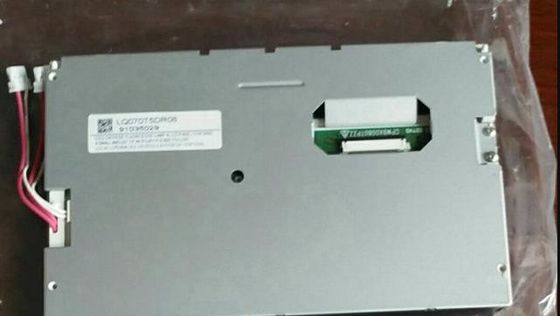

LQ070 ซีรี่ส์ LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| ข้อมูลพื้นฐาน : | ยี่ห้อ | คมชัด | รุ่น | LQ070T5DR02 |
|---|---|---|---|---|
| ประเภท | LCM a-Si TFT-LCD | ใช้สำหรับ | ||
| ขนาดหน้าจอ | 7.0 " | นามแฝง | - | |
| สิ่งแวดล้อม: | อุณหภูมิในการจัดเก็บ | -40 ~~ 85 °ซ | อุณหภูมิในการทำงาน | -30 ~~ 85 °ซ |
| RoHS | - | การสั่นสะเทือน | 2.9G (28.4 ม. / วินาที²) |
| คุณสมบัติพิกเซล: | ความละเอียด | 480 (RGB) × 240, WQVGA | Dot Pitch (มม.) | 0.107 × 0.3625 (สูง× V) |
|---|---|---|---|---|
| รูปแบบพิกเซล | แถบแนวตั้ง RGB | Pixel Pitch (มม.) | 0.321 × 0.3625 (สูง× V) [77PPI] | |
| ขนาดเครื่องกล: | พื้นที่ใช้งาน (มม.) | 154.08 (สูง) × 87 (V) | พื้นที่กรอบ (มม.) | 159.1 (สูง) × 91.9 (V) |
| เค้าร่าง Dim. (mm) | 170.1 (สูง) × 103.4 (V) | ความลึก (มม.) | 15.2 ± 0.5 | |
| คุณสมบัติเค้าร่าง: | รูปแบบ | สี่เหลี่ยมผืนผ้าแบน | รูปร่างเค้าร่าง | |
| อัตราส่วนภาพ | 16: 9 (สูง: V) | ปฐมนิเทศ | ประเภทภูมิทัศน์ | |
| การติดตั้ง: | รูยึดด้านหลัง (4-Φ2.05) | |||
| ข้อมูลจำเพาะอื่น ๆ : | น้ำหนัก | 280g (สูงสุด) | การรักษา | Antiglare, Antireflection |
| ข้อมูลพื้นฐาน : | ความสว่าง (cd / m²) | 400 (ประเภท) | อัตราส่วนความคมชัด | 100: 1 (ขั้นต่ำ) (ส่ง) |
|---|---|---|---|---|
| มุมมอง | 65/65/40/65 (ประเภท) (CR≥5) | โหมดการแสดงผล | TN, ปกติขาว, Transmissive | |
| เปิดมุมมองที่ดีที่สุด | 6 นาฬิกา | การตอบสนอง (มิลลิวินาที) | 30/50 (ประเภท) (Tr / Td) | |
| ประสิทธิภาพสี: | พิกัดสีขาว | X: 0.313;Y: 0.329 | แสดงสี | 262K (6 บิต) |
| อุณหภูมิสี | 6485K | ความสม่ำเสมอของสีขาว | - |
| สัญญาณไฟฟ้า: | แหล่งจ่ายแรงดัน | 5/10 / -10V (ประเภท) (VSH / VGH / VGL) | อุปทานปัจจุบัน | 35/25 / -22mA (ประเภท) (ISH / IGH / IGL) | ||
|---|---|---|---|---|---|---|
| ประเภทสัญญาณ: | RGB แบบขนาน (1 ช่อง, 6 บิต) | แรงดันสัญญาณ | VIL≤0.9V;2.3V≤VIH | |||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| JST | 36FLZ-RSM1-R-TB | 1 ชิ้น | 36 พิน | 0.5 มม | DRGB-36P1C6B-020A | |
| คุณสมบัติแบ็คไลท์: | รูปร่าง | ตรง | ประเภท | CCFL | ตำแหน่ง | ประเภทไฟขอบ (ด้านล่าง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | ปริมาณ | 2 ชิ้น | เวลาชีวิต | 10K (นาที.) (ชั่วโมง) | |
| หลอดไฟฟ้า: | แหล่งจ่ายแรงดัน | 370 ± 40V | อุปทานปัจจุบัน | 6.0 ± 0.5mA | ||
| ความถี่ | 45 / 70KHz (ต่ำสุด / สูงสุด) | แรงดันไฟฟ้าเริ่มต้น | 1300 / 1350V (สูงสุด) (Ta = + 25 / -30 ℃) | |||
| การบริโภค | 4.5W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภท | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | ปริมาณ | หมุด | สนาม | การกำหนดค่าพิน |
| JST | BHR-02 (8.0) VS-1N | 2 ชิ้น | 2 หมุด | 8.0 มม | BLL-2PINS-HL | |
| ไดร์เวอร์แบ็คไลท์: | ไม่ | |||||
LQ070T5DR02 รองรับการแสดงผล 480 (RGB) × 240(WQVGA) ที่มีอัตราส่วนภาพ 16: 9 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 154.08 (W) × 87 (H) มม. ขนาดโครงร่าง 170.1 (W) × 103.4 (H) × 15.7 (D) มม. ขนาดพื้นที่ดู 159.1 (W) × 91.9 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare, Antireflection, น้ำหนักสุทธิ 280g (สูงสุด)LQ070T5DR02 สามารถให้ความสว่างของจอแสดงผล 400 cd / m² 100: 1 อัตราคอนทราสต์แบบ transimissive, 65/65/40/65 (ประเภท) (CR≥5) (L / R / U /) D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/50 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 2 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านล่าง) และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
