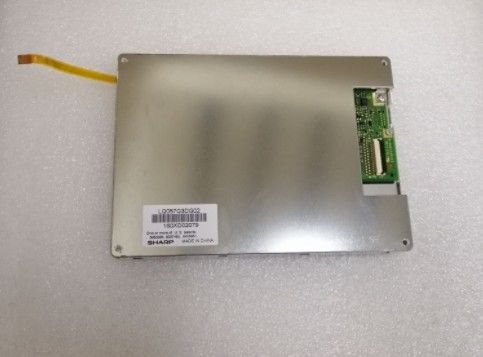

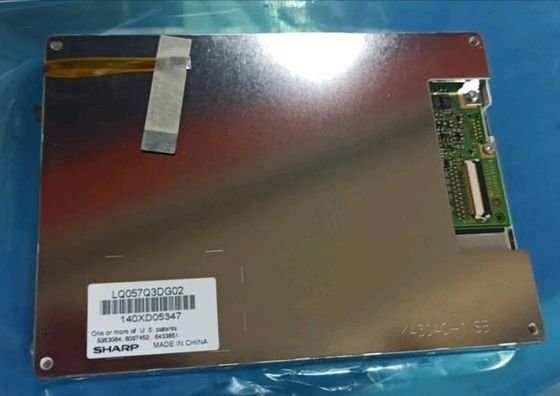

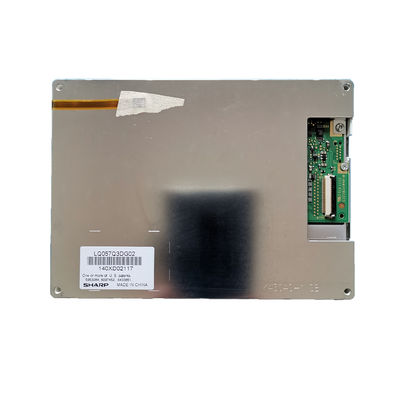

รายละเอียดสินค้า:
|
| แบบ: | LQ057Q3DG02 | ยี่ห้อ: | คม |
|---|---|---|---|
| รูปแบบพิกเซล: | 320 (RGB) × 240 [QVGA] 70PPI | ขนาดแนวทแยง: | 5.7 นิ้ว |
| ประเภทอินเตอร์เฟส: | CMOS (1 ch, 6-bit), 33 พิน | แหล่งกำเนิดแสง: | WLED [5S4P] 30K ชั่วโมง |
| ความสว่าง: | 400cd / ตร.ม. | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 70 °C ; อุณหภูมิในการทำงาน: -30 ~ 70 ° C; Storage Temp |
| แสงสูง: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
||
LQ057 ซีรี่ส์ LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| ข้อมูลพื้นฐาน : | ชื่อแบรนด์ | ชื่อรุ่น | ประเภท | ชื่อแทนรุ่น |
|---|---|---|---|---|
| คมชัด | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
| คะแนนสูงสุด: | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ระดับการสั่นสะเทือน |
| -30 ~ 70 องศาเซลเซียส | -30 ~ 70 องศาเซลเซียส | - |
| ขนาดหน้าจอ : | 5.7 " | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | จำนวนพิกเซล | รูปแบบพิกเซล | จุดสนาม (H × V) | พิกเซลขว้าง (H × V) |
| 320 (RGB) × 240, QVGA | แถบแนวตั้ง RGB | 0.120 × 0.360 มม | 0.360 × 0.360 มม. [70PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล (H × V) | การเปิดฝา (H × V) | ขนาดโดยรวม (H × V) | ความลึกโดยรวม |
| 115.2 × 86.4 มม | 121.0 × 92.2 มม | 144 × 103.8 มม | 12.3 ± 0.5 มม | |
| คุณสมบัติเค้าร่าง: | แบบฟอร์ม | อัตราส่วนภาพ (H: V) | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4: 3 | ประเภทภูมิทัศน์ | ||
| ข้อมูลจำเพาะอื่น ๆ : | มวล | ฝาปิดแผง | การรักษาพื้นผิว | |
| 210g (สูงสุด) | - | - | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 400 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 550: 1 (ประเภท) (ตัวส่ง) | |
| ดูดีที่ | มุมมอง | เวลาตอบสนอง | |
| 12 นาฬิกา | 80/80/80/65 (ประเภท) (CR≥5) | 30/10 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี: | สนับสนุนสี | ประสานงานสี |
| 6485K | 262K (6 บิต) | X: 0.313;Y: 0.329 |
| คุณสมบัติแสงด้านหลัง: | ประเภท | ตำแหน่ง | ชีวิต (ชั่วโมง) | จำนวน | รูปร่าง | เปลี่ยน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ (ด้านบน) | 30K (ประเภท) | 5 ส 4 ป | 4 สาย | - | |
| WLED ไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
| 16.0 / 17.5V (ประเภท / สูงสุด) | 20mA (ประเภท) | 1.28W (ประเภท) | ||||
| คุณสมบัติอินเทอร์เฟซ: | สถานะไดรเวอร์ WLED | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| - | FPC | - | ||||
| รายละเอียดอินเทอร์เฟซ | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
| 1 ชิ้น | 8 พิน | 0.5 มม | ||||
| สัญญาณไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
|---|---|---|---|---|---|---|
| 3.3V (ประเภท) | 20 / 30mA (ประเภท) | - | ||||
| แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | 0≤VIL≤0.1VCC;0.9VCC≤VIH≤VCC | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภทสัญญาณ | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| CMOS (1 ช่อง 6 บิต) | ตัวเชื่อมต่อ | - | ||||
| รายละเอียดอินเทอร์เฟซ: | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
| IRISO | IMSA-9637S-33Y902 | 1 ชิ้น | 33 หมุด | 0.5 มม | DRGB-33P1C6B-040A | |
LQ057Q3DG02 รองรับการแสดงผล 320 (RGB) × 240(QVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 115.2 (W) × 86.4 (H) มม. ขนาดโครงร่าง 144 (W) × 103.8 (H) × 12.8 (D) มม. ขนาดพื้นที่ดู 121.0 (W) × 92.2 (H) มม. น้ำหนักสุทธิ 210g (สูงสุด)LQ057Q3DG02 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ057Q3DG02 สามารถให้ความสว่างของจอภาพ 400 cd / m² 550: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 80/80/80/65 (ประเภท) (CR≥5) (L / R / U / D) มุมมองทิศทางมุมมองที่ดีที่สุดที่ 12 นาฬิกาและเวลาตอบสนอง 30/10 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ 5S4P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 30K ชั่วโมง
