รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | 5.7 นิ้ว | ชื่อรุ่น: | LQ057Q3DC03 |
|---|---|---|---|
| มุมมอง: | 80/80/80/65 (ประเภท) | ความสว่าง: | 500 cd / m ² (ประเภท) |
| จำนวนพิกเซล: | 320 × 240 (RGB) (QVGA) 70PPI | Backlight: | WLED, 50K ชั่วโมงพร้อมไดรเวอร์ LED |
| Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการเก็บ: -30 ~ 80 ° C อุณหภูมิในการทำงาน: -30 ~ 80 ° C | ประเภทสัญญาณ: | ตัวเชื่อมต่อ RGB แบบขนาน (1 ch, 6 บิต), 33 พิน |
| แสงสูง: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
||

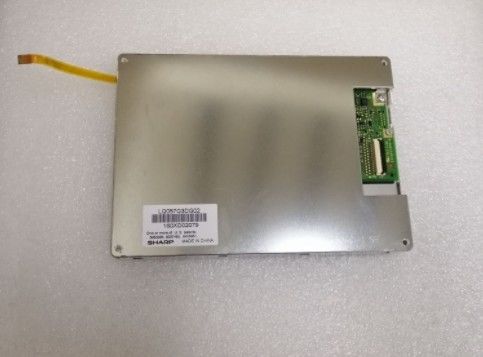

LQ057 ซีรี่ส์ LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 320 × 240 (RGB) [QVGA] | Dot Pitch | 0.360 × 0.120 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวนอน RGB | พิกเซลขว้าง | 0.360 × 0.360 มม. (H × V) [70PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 115.2 × 86.4 มม. (H × V) | พื้นที่กรอบ | 121.0 × 92.2 มม. (H × V) |
| เค้าร่าง Dim | 144 × 104.6 มม. (H × V) | ความลึกของโครงร่าง | 12.3 ± 0.5 มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ | 4: 3 (สูง: V) | รูปร่างสไตล์ | ||
| หลุมและวงเล็บ: | รูยึดด้านหลัง (4-Φ2.6) | |||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 210g (สูงสุด) | พื้นผิว | แสงจ้า (หมอก 0%) เคลือบแข็ง (2H) |
| ข้อมูลพื้นฐาน : | ความสว่าง | 500 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 350: 1 (ขั้นต่ำ) (ส่ง) |
|---|---|---|---|---|
| มุมมอง | 80/80/80/65 (ประเภท) (CR≥10) | โหมดออปติคอล | TN, ปกติขาว, Transmissive | |
| การดูทิศทาง | 12 นาฬิกา | เวลาตอบสนอง | 30 (ประเภท) (Tr + Td) (มิลลิวินาที) | |
| ประสิทธิภาพสี: | รงค์ | ก x ส: 0.313;ไว: 0.329 | หมายเลขสี | 262K (6 บิต) |
| อุณหภูมิสี | 6485K | ความสม่ำเสมอของสีขาว | - |
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | - | ประเภทหลอดไฟ | WLED | เวลาชีวิต | 50K (ประเภท) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | จำนวน | - | ตำแหน่ง | ประเภทไฟขอบ | |
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | พร้อมไดร์เวอร์ LED |
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| JST | SM06B-SRSS-TB (LF) (SN) | 1.0 มม | 6 หมุด | 1 ชิ้น | ||
| ไดร์เวอร์ไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 11.2 / 12.0 / 12.6V (ต่ำสุด / Typ./Max.) | อินพุตปัจจุบัน | 200 / 250mA (ประเภท / สูงสุด) | ||
| สัญญาณ Systerm: | RGB แบบขนาน (1 ช่อง, 6 บิต) | แรงดันลอจิก | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 3.3V (ประเภท) | อินพุตปัจจุบัน | 10 / 30mA (ประเภท / สูงสุด) | ||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | ตัวเชื่อมต่อ | ตำแหน่ง | - | ||
| รายละเอียดตัวเชื่อมต่อ: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| ชม | FH12-33S-0.5SH (55) | 0.5 มม | 33 หมุด | 1 ชิ้น | DRGB-33P1C6B-015A | |

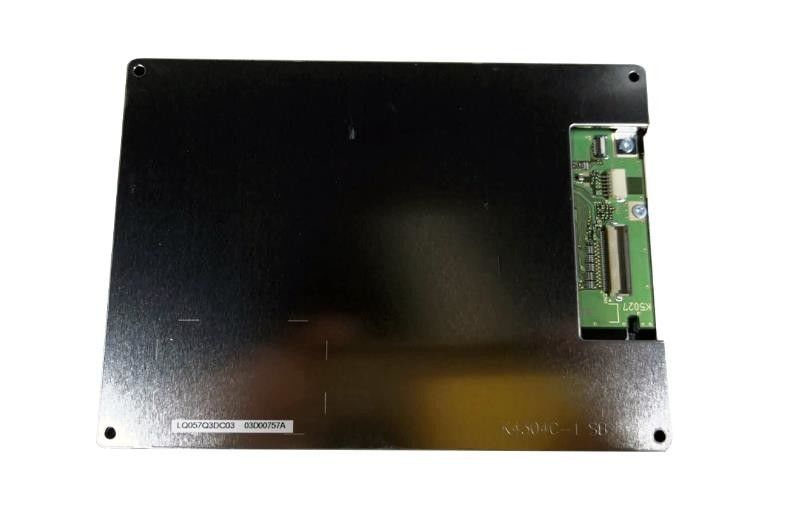

LQ057Q3DC03 รองรับการแสดงผล 320 × 240 (RGB)(QVGA) ที่มีอัตราส่วนภาพ 4: 3 (W: H) ซึ่งพิกเซลจะเรียงเป็น RGB Horizontal Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 115.2 (W) × 86.4 (H) มม. ขนาดโครงร่าง 144 (W) × 104.6 (H) × 12.8 (D) มม. ขนาดพื้นที่ดู 121.0 (W) × 92.2 (H) มม. พร้อมการเคลือบพื้นผิวของแสงจ้า (หมอกควัน 0%) เคลือบแข็ง (2H) น้ำหนักสุทธิ 210g (สูงสุด)LQ057Q3DC03 สามารถให้ความสว่างของจอแสดงผลได้ 500 cd / m² 350: 1 transimissive, 80/80/80/65 (Typ.) (CR≥10) (L / R / U /) D) มุมมองทิศทางมุมมองที่ดีที่สุดที่ 12 นาฬิกาและเวลาตอบสนอง 30 (ประเภท) (Tr + Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 50K ชั่วโมงพร้อมไดรเวอร์ LED
