รายละเอียดสินค้า:
|
| ขนาดแนวทแยง: | 4.9 นิ้ว | แบบ: | LQ049B5DG04 |
|---|---|---|---|
| รูปแบบพิกเซล: | 320 (RGB) × 96 67PPI | ความสว่าง: | 350 cd / m ² (ประเภท) |
| มุมมอง: | 65/65/40/65 | ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 6-bit), ขั้วต่อ 30 พิน |
| แหล่งกำเนิดแสง: | CCFL [1 ชิ้น], 10K ชั่วโมง, W / O Driver | สิ่งแวดล้อม: | Operating Temperature: -30 ~ 85 °C ; อุณหภูมิในการทำงาน: -30 ~ 85 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Panel,WLED LVDS TFT Touch Panel |
||

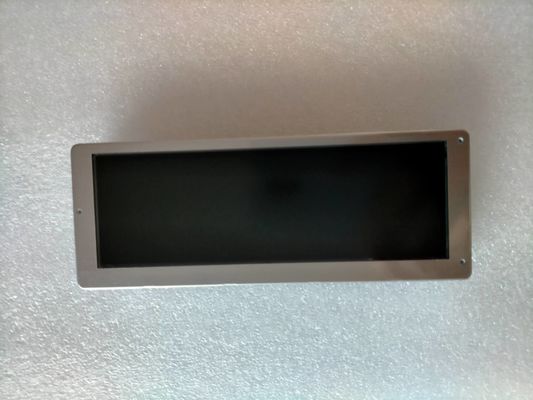

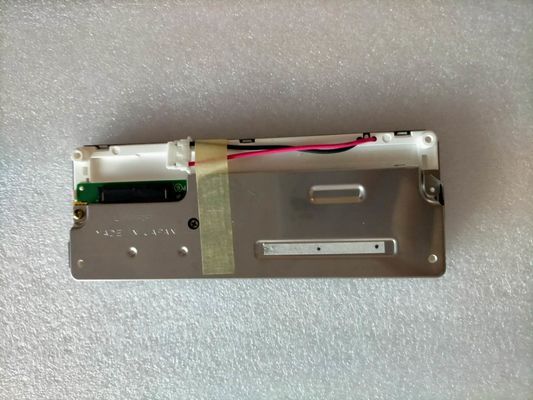

LQ049 ซีรี่ส์ LQ049B5DG04 LQ049B5DG01
| รายละเอียดพื้นฐาน: | ผู้ผลิต | คมชัด | ชื่อรุ่น | LQ049B5DG04 |
|---|---|---|---|---|
| ประเภทแผง | a-Si TFT-LCD, LCM | ชื่ออื่น | - | |
| ขนาดแผง | 4.9 นิ้ว | ออกแบบสำหรับ | ||
| คะแนนสูงสุด: | อุณหภูมิ OP | -30 ~ 85 °ซ | ST อุณหภูมิ | -40 ~ 85 °ซ |
| ระดับการสั่นสะเทือน | 2.9G (28.4 ม. / วินาที²) | RoHS | - |
| ข้อมูลพื้นฐาน : | ความสว่าง | 350 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 60: 1 (ขั้นต่ำ) (ส่ง) |
|---|---|---|---|---|
| ดูดีที่ | 6 นาฬิกา | ความเร็วในการตอบสนอง | 30/50 (ประเภท) (Tr / Td) (ms) | |
| มุมมอง | 65/65/40/65 (ประเภท) (CR≥10) | โหมดการทำงาน | TN, ปกติขาว, Transmissive | |
| ประสิทธิภาพสี: | รงค์ | ก x 0.345;ไว: 0.355 | สนับสนุนสี | 262K (6 บิต) |
| อุณหภูมิสี | 5020 พัน | ความสม่ำเสมอของสีขาว | - |
| คุณสมบัติพิกเซล: | จำนวนพิกเซล | 320 (RGB) × 96 | การจัด | แถบแนวตั้ง RGB |
|---|---|---|---|---|
| จุดสนาม (กว้าง×สูง) | 0.125 × 0.375 มม | พิกเซลขว้าง (กว้าง×สูง) | 0.375 × 0.375 มม. [67PPI] | |
| ขนาดทางกายภาพ: | การดูแอ็คทีฟ | 120 (W) × 36 (H) มม | Dim โดยรวม | 142 (W) × 53.5 (H) มม |
| การเปิดฝา | 125.6 (W) × 41.6 (H) มม | ความลึกโดยรวม | 13.0 (ประเภท) มม | |
| คุณสมบัติเค้าร่าง: | แบบฟอร์ม | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทภูมิทัศน์ |
| อัตราส่วนภาพ (W: H) | > 3: 1 | รูปร่างสไตล์ | ||
| การตรึง: | รูยึดด้านหลัง (4-Ф2.2) | |||
| รายละเอียดอื่น ๆ : | มวล | 110 ± 20 ก | พื้นผิว | ป้องกันแสงจ้า |
| สัญญาณไฟฟ้า: | ป้อนข้อมูลปัจจุบัน | 22/20 / -16mA (ประเภท) (ISH / IGH / IGL) | แรงดันไฟฟ้าขาเข้า | 5.0 / 10.0 / -10.0V (ประเภท) (VSH / VGH / VGL) | ||
|---|---|---|---|---|---|---|
| การบริโภค | - | อินเทอร์เฟซสัญญาณ | RGB แบบขนาน (1 ช่อง, 6 บิต) | |||
| แรงดันลอจิกสำหรับสัญญาณ: | VIL≤0.3VSH;0.7VSH≤VIH | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภททางกายภาพ | ตัวเชื่อมต่อ | ||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | จำนวนพิน | การกำหนดพิน |
| FCI | SFR30R-1STE1 | 1 ชิ้น | 0.8 มม | 30 พิน | DRGB-30P1C6B-160A | |
| คุณสมบัติโคมไฟ: | รูปทรงโคมไฟ | - | ประเภทหลอดไฟ | CCFL | ตำแหน่ง | ประเภทไฟขอบ |
|---|---|---|---|---|---|---|
| แลกเปลี่ยน | - | จำนวน | 1 ชิ้น | ชีวิต | 10K (นาที.) (ชั่วโมง) | |
| หลอดไฟฟ้า: | ป้อนข้อมูลปัจจุบัน | 6.5 / 7.0mA (สูงสุด) | แรงดันไฟฟ้าขาเข้า | 350 ± 40V | ||
| ความถี่ | 30 / 60KHz (ต่ำสุด / สูงสุด) | เปิดแรงดันไฟฟ้า | 1150 / 1200V (ประเภท) (Ta = + 25 / -30 ℃) | |||
| การบริโภค | 2.3W (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | - | ประเภททางกายภาพ | ตัวเชื่อมต่อ | ||
| รายละเอียดอินเทอร์เฟซ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | จำนวนพิน | การกำหนดพิน |
| JST | BHR-02 (8.0) VS-1N | 1 ชิ้น | 8.0 มม | 2 หมุด | BLL-2PINS-HL | |
| ไดร์เวอร์แบ็คไลท์: | ไม่ | |||||
LQ049B5DG04 รองรับการแสดงผล 320 (RGB) × 96ด้วยอัตราส่วน> 3: 1 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 120 (W) × 36 (H) มม. ขนาดโครงร่าง 142 (W) × 53.5 (H) มม. ขนาดพื้นที่ดู 125.6 (W) × 41.6 (H) มม. ด้วยการเคลือบพื้นผิวของ Antiglare น้ำหนักสุทธิ 110 ± 20g.LQ049B5DG04 เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ049B5DG04 สามารถให้ความสว่างของจอภาพ 350 cd / m² 60: 1 อัตราส่วนคอนทราสต์แบบ transimissive, 65/65/40/65 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/50 (ประเภท) (Tr / Td) มิลลิวินาทีสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262Kผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบไฟแบ็คไลท์ซึ่งวางเป็นประเภท Edge light และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์แสงไฟภายนอก
