รายละเอียดสินค้า:
|

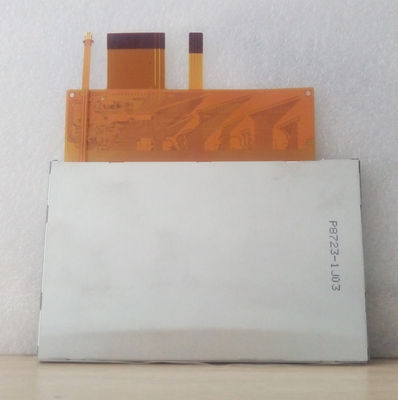

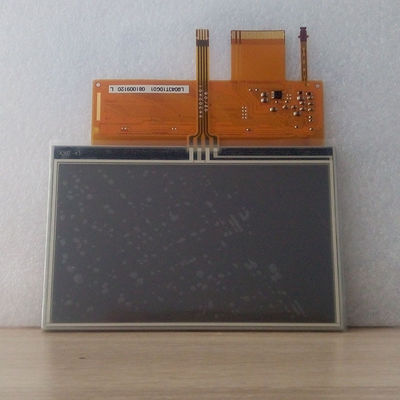

ยี่ห้อแผง: | คม | รูปแบบแผง: | LQ043T1DG03A |
---|---|---|---|
ความสว่าง: | 500 cd / m ² (ประเภท) | ขนาดแผง: | 4.3 นิ้ว |
มติ: | 480 (RGB) × 272, WQVGA, 128PPI | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 8-bit), 40 พิน FPC |
ประเภทหลอดไฟ: | 9S1P WLED, 7K ชั่วโมง, ไม่มีไดรเวอร์ | สิ่งแวดล้อม: | Operating Temp.: -10 ~ 70 °C ; อุณหภูมิในการทำงาน: -10 ~ 70 ° C; Storage Temp.: -30 |
แสงสูง: | LVDS TFT LCD Panel,WLED LVDS TFT Touch Panel |
LQ043 ซีรี่ส์ LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
ข้อมูลพื้นฐาน : | ยี่ห้อ | รุ่น | ประเภท | ชื่อแทนรุ่น |
---|---|---|---|---|
คมชัด | LQ043T1DG03A | a-Si TFT-LCD, LCM | - | |
ความน่าเชื่อถือ: | RoHS | อุณหภูมิในการทำงาน | อุณหภูมิในการจัดเก็บ | ความต้านทานการสั่นสะเทือน |
-10 ~ 70 องศาเซลเซียส | -30 ~ 85 °ซ | - |
ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
---|---|---|---|
500 cd / m² (ประเภท) | TN, ปกติขาว, Transmissive | 300: 1 (ประเภท) (ตัวส่ง) | |
มุมมอง (L / R / U / D) | การดูทิศทาง | ความเร็วในการตอบสนอง | |
45/45/20/55 (ประเภท) (CR≥10) | 6 นาฬิกา | 30/30 (ประเภท) (Tr / Td) (ms) | |
สี Dispaly: | อุณหภูมิสี | ปริมาณสี | สีขาว Chromaticity |
6551 พัน | 16.7M (8 บิต) | X: 0.310;Y: 0.340 | |
รูปแบบความส่องสว่าง: | 1.25 / 1.43 (ประเภท / สูงสุด) (9 คะแนน) |
ขนาดแผง: | 4.3 นิ้ว | |||
---|---|---|---|---|
คุณสมบัติพิกเซล: | ความละเอียด | การจัดเรียงพิกเซล | จุดสนาม (กว้าง×สูง) | พิกเซลขว้าง (กว้าง×สูง) |
480 (RGB) × 272, WQVGA | แถบแนวตั้ง RGB | 0.066 × 0.198 มม | 0.198 × 0.198 มม. [128PPI] | |
ขนาดเครื่องกล: | พื้นที่ใช้งาน (W × H) | พื้นที่กรอบ (W × H) | ขนาดเค้าร่าง (W × H) | ความลึกของโครงร่าง |
95.04 × 53.856 มม | 98.7 × 57.5 มม | 105.5 × 67.2 มม | 5.05 ± 0.3 มม | |
คุณสมบัติเค้าร่าง: | รูปแบบ | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
สี่เหลี่ยมผืนผ้าแบน | 16: 9 (กว้าง: สูง) | ประเภทภูมิทัศน์ | ||
หน้าจอสัมผัส : | จุดสัมผัส | ตัวควบคุม TP | ประเภทสัญญาณ | แตะเทคโนโลยี |
1 คะแนน | ไม่มีตัวควบคุมแบบสัมผัส | - | 4 สาย Resistive Touch | |
คุณสมบัติอื่น ๆ : | ฝาปิดแผง | น้ำหนัก | พื้นผิว | |
- | 62.0g (ประเภท) | Antiglare เคลือบแข็ง (2H) |
สัญญาณไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
---|---|---|---|---|---|---|
0.5 / 8.0mA (ประเภท) (ICC / IAVDD) | 3.3 / 5.0V (ประเภท) (VCC / AVDD) | - | ||||
แรงดันไฟฟ้าสำหรับสัญญาณแสดงผล: | VIL≤0.2VCC;VIH≥0.8VCC | |||||
คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | อินเตอร์เฟซ | |||
- | FPC | RGB แบบขนาน (1 ช่อง, 8 บิต) | ||||
อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
1 ชิ้น | 0.5 มม | 40 พิน | DRGB-40P1C8B-060B |
คุณสมบัติแบ็คไลท์: | ประเภท | ตำแหน่ง | รูปร่าง | จำนวน | ชีวิต (ชั่วโมง) | เปลี่ยน |
---|---|---|---|---|---|---|
WLED | ประเภทไฟขอบ | 1 สตริง | 9S1P | 7K (ขั้นต่ำ) | - | |
WLED ไฟฟ้า: | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
20mA (ประเภท) | 28.8 / 31.5V (ประเภท / สูงสุด) | 123mW (สูงสุด) | ||||
คุณสมบัติอินเทอร์เฟซ: | ตำแหน่ง | ประเภท | ไดรเวอร์ WLED | |||
- | FPC | ไม่ | ||||
รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวน | พินพิทช์ | หมุด | การกำหนดพิน |
1 ชิ้น | 0.5 มม | 4 พิน | BLE-4PINS-CNNA |
LQ043T1DG03A รองรับการแสดงผล 480 (RGB) × 272(WQVGA) ที่มีอัตราส่วนภาพ 16: 9 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 95.04 (W) × 53.856 (H) มม. ขนาดโครงร่าง 105.5 (W) × 67.2 (H) × 5.35 (D) มม. ขนาดพื้นที่ดู 98.7 (W) × 57.5 (H) มม. พร้อมการเคลือบพื้นผิวของ Antiglare เคลือบแข็ง (2H) น้ำหนักสุทธิ 62.0g (ประเภท)LQ043T1DG03A เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LQ043T1DG03A สามารถให้ความสว่างของจอภาพ 500 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 300: 1, 45/45/20/55 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางการรับชมที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/30 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 8 บิตสำหรับแต่ละจุดดังนั้นจึงมีจานสี 16.7 ล้านสีผลิตภัณฑ์นี้ใช้ 9S1P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 7K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์แสงไฟภายนอก
