รายละเอียดสินค้า:
|
| แบบ: | LQ040Y3DX80A | ขนาดแนวทแยง: | 4.0 นิ้ว |
|---|---|---|---|
| ยี่ห้อ: | คม | รูปแบบพิกเซล: | 480 × 800RGB |
| แหล่งกำเนิดแสง: | ไดรเวอร์ WLED, W / O | ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 8 บิต) + SPI 51 พิน FPC |
| ความสว่าง: | 320 cd / m ² (ประเภท) | สิ่งแวดล้อม: | Operating Temperature: -20 ~ 70 °C ; อุณหภูมิในการทำงาน: -20 ~ 70 ° C; Storage Temp |
| แสงสูง: | LVDS TFT LCD Panel,WLED LVDS TFT Touch Panel |
||

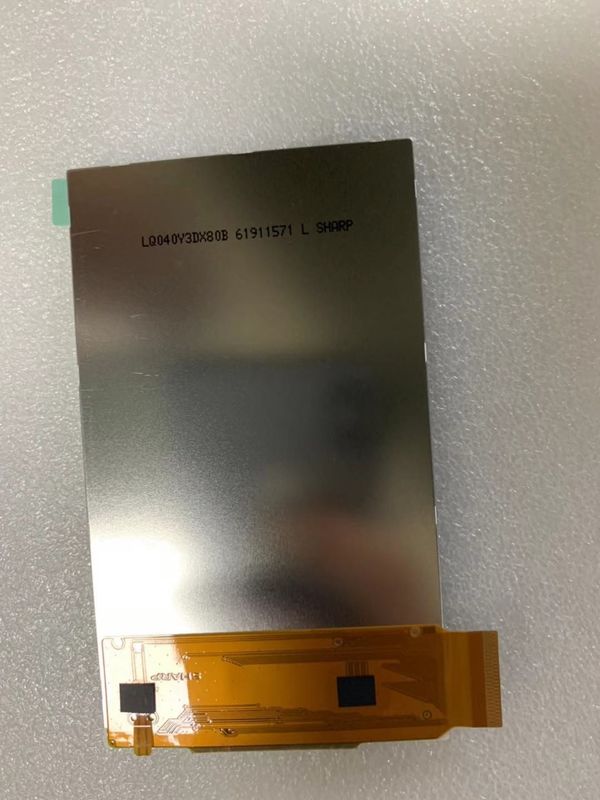

LQ040 ซีรี่ส์ LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| ข้อมูลพื้นฐาน : | แบรนด์แผง | คมชัด | รูปแบบแผง | LQ040Y3DX80A |
|---|---|---|---|---|
| ขนาดเส้นทแยงมุม | 4.0 " | แอปพลิเคชัน | ||
| ประเภทแผง | a-Si TFT-LCD, LCM | ชื่อแทนรุ่น | - | |
| ความน่าเชื่อถือ: | อุณหภูมิในการทำงาน | -20 ~ 70 องศาเซลเซียส | อุณหภูมิในการจัดเก็บ | -30 ~ 80 °ซ |
| รัฐ RoHS | คะแนนการสั่นสะเทือน | - |
| ข้อมูลพื้นฐาน : | ความสว่าง | 320 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 800: 1 (ประเภท) (ตัวส่ง) |
|---|---|---|---|---|
| มุมมอง | 85/85/85/85 (ประเภท) (CR≥10) | โหมดออปติคอล | ใหม่ Mode2 ปกติเป็นสีดำตัวส่ง | |
| การดูทิศทาง | สมมาตร | เวลาตอบสนอง | 40 (ประเภท) (Tr + Td) (มิลลิวินาที) | |
| ประสิทธิภาพสี: | รงค์ | Wx: 0.300;ไว: 0.320 | หมายเลขสี | 16.7M (8 บิต) |
| อุณหภูมิสี | 7351K | ความสม่ำเสมอของสีขาว | - |
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 480 (RGB) × 800 [WVGA] | Dot Pitch | 0.036 × 0.108 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวตั้ง RGB | พิกเซลขว้าง | 0.108 × 0.108 มม. (H × V) [235PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 51.84 × 86.4 มม. (H × V) | พื้นที่กรอบ | - |
| เค้าร่าง Dim | 57.14 × 96.85 มม. (H × V) | ความลึกของโครงร่าง | 1.85 ± 0.15 มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทแนวตั้ง |
| อัตราส่วนภาพ | 3: 5 (สูง: V) | รูปร่างสไตล์ | ||
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 21.3g (สูงสุด) | พื้นผิว | - |
| สัญญาณ Systerm: | RGB แบบขนาน (1 ch, 8 บิต) + SPI | แรงดันลอจิก | 0≤VIL≤0.2IOVCC;0.8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 2.8 / 1.8V (ประเภท) (VCI / IOVCC) | อินพุตปัจจุบัน | - | ||
| การบริโภค | 75mW (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | FPC | ตำแหน่ง | - | ||
| รายละเอียด FPC: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| 0.3 มม | 51 พิน | 1 ชิ้น | ||||
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | 1 สตริง | ประเภทหลอดไฟ | WLED | เวลาชีวิต | - |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | จำนวน | - | ตำแหน่ง | ประเภทไฟขอบ | |
| หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 25.2 ± 0.4V | อินพุตปัจจุบัน | 20mA (ประเภท) | ||
| การบริโภค | 504 / 840mW (ประเภท / สูงสุด) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
LQ040Y3DX80A รองรับการแสดงผล 480 (RGB) × 800(WVGA) ที่มีอัตราส่วน 3: 5 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 51.84 (W) × 86.4 (H) มม. ขนาดโครงร่าง 57.14 (W) × 96.85 (H) × 2 (D) มม. น้ำหนักสุทธิ 21.3g (สูงสุด)LQ040Y3DX80A เป็นผลิตภัณฑ์ Mode2 แบบใหม่โดยปกติเป็นสีดำ LQ040Y3DX80A สามารถให้ความสว่างของจอภาพ 320 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 800: 1 85/85/85/85 (ประเภท) (CR≥10) (L / R / U / D) มุมมองทิศทางมุมมองที่ดีที่สุดสำหรับ Symmetry และเวลาตอบสนอง 40 (Typ.) (Tr + Td) msสเกลสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 8 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 16.7 ล้านสีพร้อมประสิทธิภาพของขอบเขตสี 70% (NTSC)ผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งถูกจัดวางเป็นประเภทไฟ Edge จำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
