รายละเอียดสินค้า:
|
| ขนาดแผง: | 3.8 นิ้ว | รูปแบบแผง: | LQ038Q7DB03R |
|---|---|---|---|
| ยี่ห้อแผง: | คม | ความสว่าง: | 90cd / ตร.ม. |
| ประเภทหลอดไฟ: | 9S1P WLED, 10K ชั่วโมง, ไม่มีไดรเวอร์ | สัญญาณอินเตอร์เฟซ: | RGB แบบขนาน (1 ch, 6 บิต), 61 พิน FPC |
| มติ: | 240 (RGB) × 320, QVGA, 105PPI | สิ่งแวดล้อม: | Operating Temp.: 0 ~ 50 °C ; อุณหภูมิในการทำงาน: 0 ~ 50 ° C; Storage Temp.: -25 ~ 7 |
| แสงสูง: | LVDS TFT LCD Panel,WLED LVDS TFT Touch Panel |
||

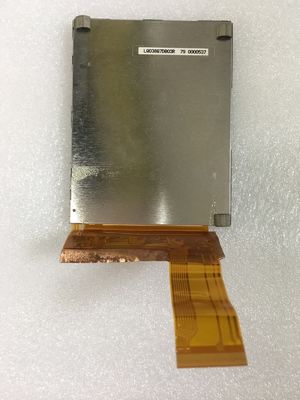

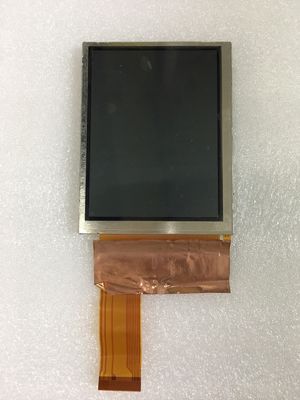

LQ038 ซีรี่ส์ LQ038Q7DB03R LQ038Q7DB03
| ขนาดหน้าจอ : | 3.8 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติพิกเซล: | จำนวนพิกเซล | รูปแบบพิกเซล | จุดสนาม (H × V) | พิกเซลขว้าง (H × V) |
| 240 (RGB) × 320, QVGA | แถบแนวตั้ง RGB | 0.080 × 0.240 มม | 0.240 × 0.240 มม. [105PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล (H × V) | การเปิดฝา (H × V) | ขนาดโดยรวม (H × V) | ความลึกโดยรวม |
| 57.6 × 76.8 มม | 61.2 × 80.4 มม | 69 × 88.6 มม | 3.4 ± 0.25 มม | |
| คุณสมบัติเค้าร่าง: | แบบฟอร์ม | อัตราส่วนภาพ (H: V) | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 3: 4 | ประเภทแนวตั้ง | ||
| ข้อมูลจำเพาะอื่น ๆ : | มวล | ฝาปิดแผง | การรักษาพื้นผิว | |
| 42.0g (ประเภท) | - | เคลือบแข็ง (3H) | ||
| อัตราการรีเฟรช: | 60 เฮิร์ต |
|---|---|
| การสแกนย้อนกลับ: | ใช่ (U / D, L / R) |
| คุณสมบัติแสงด้านหลัง: | ประเภท | ตำแหน่ง | ชีวิต (ชั่วโมง) | จำนวน | รูปร่าง | เปลี่ยน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | 10K (ประเภท) | 9S1P | 1 สตริง | - | |
| WLED ไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
| 32.4 / 36.0V (ประเภท / สูงสุด) | 15 / 20mA (ประเภท / สูงสุด) | 486 / 720mW (ประเภท / สูงสุด) | ||||
| คุณสมบัติอินเทอร์เฟซ: | สถานะไดรเวอร์ WLED | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| ไม่ | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | - | ||||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราส่วนความคมชัด |
|---|---|---|---|
| 90 cd / m² (ประเภท) | TN, ปกติขาว, Transflective | 75: 1 (ประเภท) (ตัวส่ง) 8: 1 (ประเภท) (สะท้อนแสง) | |
| ดูดีที่ | มุมมอง | เวลาตอบสนอง | |
| 6 นาฬิกา | 40/40/40/40 (ประเภท) (CR≥2) | 30/50 (ประเภท) (Tr / Td) (ms) | |
| สี Dispaly: | อุณหภูมิสี: | สนับสนุนสี | ประสานงานสี |
| 7203K | 262K (6 บิต) | X: 0.300;Y: 0.330 | |
| เกมสีปี 1931: | อัตราส่วน NTSC | sRGB ครอบคลุม | ความครอบคลุม Adobe RGB |
| 18% | 24% | 18% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| ความสม่ำเสมอของสีขาว: | 1.17 / 1.33 (ประเภท / สูงสุด) (9 คะแนน) | ||
| ประสิทธิภาพ : | เทคโนโลยี 3D | ทัศนวิสัยกลางแจ้ง | การสะท้อนแสง |
| - | แสงแดดอ่านได้ | 7.0 / 11% (Min .yp.) | |
| สัญญาณไฟฟ้า: | แรงดันไฟฟ้าขาเข้า | ป้อนข้อมูลปัจจุบัน | การใช้พลังงาน | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -15.0V (ประเภท) (VSHA / VSHD / VDD / VSS) | 5.0 / 1.8 / 0.05 / -0.03mA (ประเภท) (ISHA / ISHD / IDD / IEE) | 33 / 66mW (ประเภท / สูงสุด) | ||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภทสัญญาณ | ประเภททางกายภาพ | ตำแหน่งอินเทอร์เฟซ | |||
| RGB แบบขนาน (1 ช่อง, 6 บิต) | FPC | - | ||||
| รายละเอียดอินเทอร์เฟซ: | ชื่อแบรนด์ | ชื่อรุ่น | จำนวน | หมุด | พินพิทช์ | การกำหนดค่าพิน |
| 1 ชิ้น | 61 หมุด | |||||
LQ038Q7DB03R รองรับการแสดงผล 240 (RGB) × 320(QVGA) ที่มีอัตราส่วนภาพ 3: 4 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 57.6 (W) × 76.8 (H) มม. ขนาดโครงร่าง 69 (W) × 88.6 (H) มม. ขนาดพื้นที่ดู 61.2 (W) × 80.4 (H) มม. ด้วยการเคลือบผิวแข็ง (3H) น้ำหนักสุทธิ 42.0g (ประเภท)ในฐานะที่เป็นผลิตภัณฑ์ TN, สีขาวปกติ, LCM แบบ Transflective LQ038Q7DB03R สามารถให้ความสว่างของจอแสดงผล 90 cd / m²อัตราส่วนคอนทราสต์แบบ transimissive 75: 1, อัตราส่วนคอนทราสต์แบบสะท้อนแสง 8: 1 (ทั่วไป), 40/40/40/40 (ประเภท) ( CR≥2) (L / R / U / D) มุมมองภาพทิศทางที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/50 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262K สีพร้อมประสิทธิภาพของขอบเขตสี 18% (NTSC)ผลิตภัณฑ์นี้ใช้ 9S1P WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
