รายละเอียดสินค้า:
|

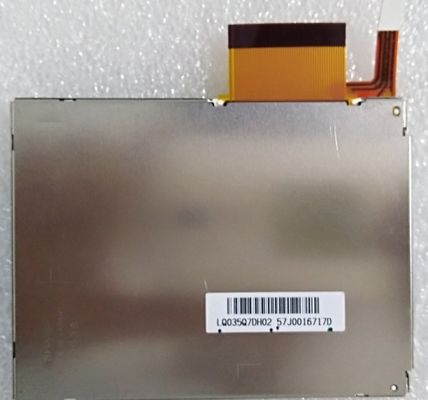

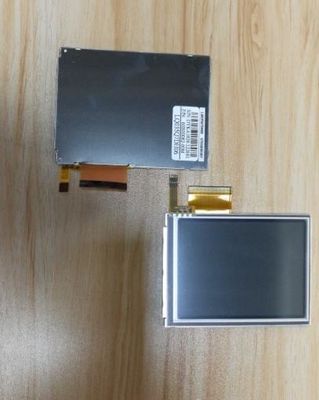

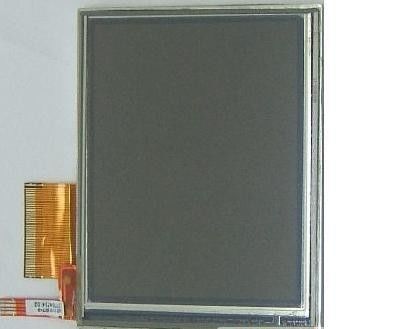

| แบบ: | LQ035Q7DH02 | ขนาดแนวทแยง: | 3.5 นิ้ว |
|---|---|---|---|
| ยี่ห้อ: | คม | ความสว่าง: | 100 cd / m ² (ประเภท) |
| ประเภทอินเตอร์เฟส: | RGB แบบขนาน (1 ch, 6-bit), 50 พิน FPC | แหล่งกำเนิดแสง: | WLED, 10K ชั่วโมง, ไดรเวอร์ W / O |
| รูปแบบพิกเซล: | 240 (RGB) × 320 [QVGA] 113PPI | สิ่งแวดล้อม: | Operating Temperature: -10 ~ 70 °C ; อุณหภูมิในการทำงาน: -10 ~ 70 ° C; Storage Temp |
| แสงสูง: | 3.5 "LCM Sharp TFT LCD Display,100nits Sharp TFT LCD Display,LQ035Q7DH02 |
||
LQ035 ซีรี่ส์ LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| คุณสมบัติพิกเซล: | รูปแบบพิกเซล | 240 (RGB) × 320 [QVGA] | Dot Pitch | 0.0745 × 0.2235 มม. (H × V) |
|---|---|---|---|---|
| การกำหนดค่า | แถบแนวตั้ง RGB | พิกเซลขว้าง | 0.2235 × 0.2235 มม. (H × V) [113PPI] | |
| ขนาดเครื่องกล: | พื้นที่แสดงผล | 53.64 × 71.52 มม. (H × V) | พื้นที่กรอบ | 57.4 × 75.2 มม. (H × V) |
| เค้าร่าง Dim | 65 × 86.2 มม. (H × V) | ความลึกของโครงร่าง | 4.0 ± 0.2 มม | |
| คุณสมบัติเค้าร่าง: | ฟอร์มแฟกเตอร์ | สี่เหลี่ยมผืนผ้าแบน | ปฐมนิเทศ | ประเภทแนวตั้ง |
| อัตราส่วนภาพ | 3: 4 (สูง: V) | รูปร่างสไตล์ | ||
| หน้าจอสัมผัส : | จุดสัมผัส | 1 คะแนน | สัญญาณ TP | - |
| ตัวควบคุม TP | ไม่มีตัวควบคุมแบบสัมผัส | หน้าจอสัมผัส | 4 สาย Resistive Touch | |
| คุณสมบัติอื่น ๆ : | น้ำหนัก | 45.0g (ประเภท) | พื้นผิว | เคลือบแข็ง (3H) |
| คุณสมบัติแสงด้านหลัง: | รูปทรงโคมไฟ | - | ประเภทหลอดไฟ | WLED | เวลาชีวิต | 10K (ประเภท) (ชั่วโมง) |
|---|---|---|---|---|---|---|
| เปลี่ยน | - | จำนวน | - | ตำแหน่ง | ประเภทไฟขอบ | |
| หลอดไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 21.6V (ประเภท) | อินพุตปัจจุบัน | 15 / 20mA (ประเภท / สูงสุด) | ||
| การบริโภค | 324mW (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ตำแหน่ง | - | ไดรเวอร์หลอดไฟ | ไม่ |
| ข้อมูลพื้นฐาน : | ความสว่าง | 100 cd / m² (ประเภท) | อัตราส่วนความคมชัด | 80: 1 (ประเภท) (ตัวส่ง) 3: 1 (ประเภท) (สะท้อนแสง) |
|---|---|---|---|---|
| มุมมอง | 40/40/40/50 (ประเภท) (CR≥2) | โหมดออปติคอล | TN, ปกติขาว, Transflective | |
| การดูทิศทาง | 6 นาฬิกา | เวลาตอบสนอง | 30/50 (ประเภท) (Tr / Td) (ms) | |
| ประสิทธิภาพสี: | รงค์ | Wx: 0.300;ไว: 0.350 | หมายเลขสี | 262K (6 บิต) |
| อุณหภูมิสี | 6963K | ความสม่ำเสมอของสีขาว | - | |
| เกมสีปี 1931: | อัตราส่วน NTSC | 26% | sRGB | ครอบคลุม 35% |
| Adobe RGB | ครอบคลุม 27% | DCI-P3 | ความคุ้มครอง 26% | |
| พฤ. 2020 | ความคุ้มครอง 19% | หมายเหตุ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| ประสิทธิภาพการแสดงผล: | ทัศนวิสัยกลางแจ้ง | แสงแดดอ่านได้ | การส่งผ่าน | - |
| ประเภท 3D | - | การสะท้อนแสง | 2.5 / 4% (Min./Typ.) |
| สัญญาณ Systerm: | RGB แบบขนาน (1 ช่อง, 6 บิต) | แรงดันลอจิก | - | |||
|---|---|---|---|---|---|---|
| สัญญาณไฟฟ้า: | อินพุตแรงดันไฟฟ้า | 5.0 / 3.3 / 15.0 / -10.0V (ประเภท) (VSHA / VSHD / VDD / VEE) | อินพุตปัจจุบัน | 3.0 / 1.5 / 0.05 / -0.05mA (ประเภท) (ISHA / ISHD / IDD / IEE) | ||
| คุณสมบัติอินเทอร์เฟซ: | ประเภท | FPC | ตำแหน่ง | - | ||
| รายละเอียด FPC: | ยี่ห้อ | รุ่น | พินพิทช์ | หมุด | จำนวน | การกำหนดค่า |
| 0.5 มม | 50 พิน | 1 ชิ้น | ||||
LQ035Q7DH02 รองรับการแสดงผล 240 (RGB) × 320(QVGA) ที่มีอัตราส่วนภาพ 3: 4 (W: H) ซึ่งพิกเซลจะถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเชิงกลมีพื้นที่ใช้งาน 53.64 (W) × 71.52 (H) มม. ขนาดโครงร่าง 65 (W) × 86.2 (H) × 4.2 (D) มม. ขนาดพื้นที่ดู 57.4 (W) × 75.2 (H) มม. พร้อมการเคลือบผิวแข็ง (3H) น้ำหนักสุทธิ 45.0g (ประเภท)LQ035Q7DH02 สำหรับผลิตภัณฑ์ TN, สีขาวปกติ, LQ035Q7DH02 สามารถให้ความสว่างของจอภาพ 100 cd / m² 80: 1 อัตราส่วนคอนทราสต์แบบ transimissive, อัตราส่วนคอนทราสต์แบบสะท้อนแสง 3: 1 (ทั่วไป), 40/40/40/50 (ประเภท) CR≥2) (L / R / U / D) มุมมองภาพทิศทางที่ดีที่สุดในเวลา 6 นาฬิกาและเวลาตอบสนอง 30/50 (ประเภท) (Tr / Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยจะถูกกำหนดด้วยสัญญาณสเกลสีเทา 6 บิตสำหรับแต่ละจุดจึงนำเสนอจานสี 262K สีพร้อมประสิทธิภาพของขอบเขตสี 26% (NTSC)ผลิตภัณฑ์นี้ใช้ WLED เนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟ Edge และมีอายุการใช้งาน 10K ชั่วโมงจำเป็นต้องใช้ไดรเวอร์ไฟแบ็คไลท์ภายนอกเพิ่มเติม
