รายละเอียดสินค้า:
|
| รูปแบบแผง: | LM10V332 | ขนาดแผง: | 10.4 นิ้ว |
|---|---|---|---|
| มติ: | 640 (RGB) × 480, VGA, 76PPI | ความสว่าง: | 160 cd / m² (ประเภท) |
| การเปิด Bezel: | 215.4 (W) × 162.4 (H) มม | ประเภทหลอดไฟ: | CCFL 1 ชิ้น, 40K ชั่วโมงโดยไม่ต้องใช้ไดรเวอร์ |
| สิ่งแวดล้อม: | Operating Temp.: 0 ~ 40 °C ; อุณหภูมิในการทำงาน: 0 ~ 40 ° C; Storage Temp.: -25 ~ 6 | มุมมอง: | 30/30/25/15 (ประเภท) |
| แสงสูง: | หน้าจอ SVGA Sharp TFT LCD,แผง LCD XGA Industrial LCD,จอ LCD LVDS TFT |
||
| ขนาดแผง : | 10.4 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล : | ความละเอียด | การจัดพิกเซล | จุดพิทช์ (กว้าง×สูง) | ระยะพิทช์พิกเซล (กว้าง×สูง) |
| 640(RGB)×480, VGA | RGB แถบแนวตั้ง | 0.110×0.330 มม. | 0.330×0.330 มม. [76PPI] | |
| ขนาดเครื่องกล : | พื้นที่ใช้งาน (กว้าง×สูง) | พื้นที่ขอบจอ (ก×ส) | ขนาดเค้าร่าง (กว้าง×สูง) | เค้าร่างความลึก |
| 211.2×158.4 มม. | 215.4×162.4 มม. | 246×193.6 มม. | 8.5 (สูงสุด) mm | |
| คุณสมบัติเค้าร่าง : | รูปแบบแบบฟอร์ม | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4:3 (ว : ส) | ประเภทแนวนอน | ||
| การตรึง : | รูยึดด้านหน้า (4-Φ3.5) ที่กรอบด้านซ้าย ด้านขวา | |||
| คุณสมบัติอื่น ๆ : | ฝาครอบแผง | น้ำหนัก | พื้นผิว | |
| - | 450g (ทั่วไป) | - | ||
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราความคมชัด Contra |
|---|---|---|---|
| 160 cd/m² (ทั่วไป) | STN ปกติสีดำ ตัวส่ง | 50:1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L/R/U/D) | กำลังดูทิศทาง | ความเร็วในการตอบสนอง | |
| 30/30/25/15 (ประเภท)(CR≥5) | - | 220/80 (ประเภท)(Tr/Td) (มิลลิวินาที) | |
| แสดงสี: | อุณหภูมิสี | จำนวนสี | สีขาว Chromaticity |
| 9154K | สี | X:0.275;Y:0.320 |
| สัญญาณไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 90/135mA (ประเภท/สูงสุด) | 5.0V (ประเภท) | 450/680mW (ประเภท/สูงสุด) | ||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | อินเตอร์เฟซ | |||
| - | ตัวเชื่อมต่อ | ข้อมูลคู่ขนาน (8 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
| HRS | DF9B-31P-1V | 1 ชิ้น | 1.0 มม. | 31 พิน | ||
| คุณสมบัติแบ็คไลท์: | พิมพ์ | ตำแหน่ง | รูปร่าง | จำนวนเงิน | ชีวิต(ชั่วโมง) | ทดแทน |
|---|---|---|---|---|---|---|
| CCFL | ประเภทไฟขอบ (ด้านบน) | ตรง | 1 ชิ้น | 40K(ประเภท) | - | |
| CCFL การไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 5.5mA (ประเภท) | 520V (ทั่วไป) | 2.86W (ทั่วไป) | ||||
| เปิดแรงดันไฟฟ้า | ความถี่หลอดไฟ | |||||
| 760/1300V (สูงสุด)(ตา=+25/0℃) | 40/70KHz (ต่ำสุด/สูงสุด) | |||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | ไดรเวอร์ CCFL | |||
| - | ตัวเชื่อมต่อ | ไม่ | ||||
| รายละเอียดอินเทอร์เฟซ | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
| JST | BHR-03VS-1 | 1 ชิ้น | 4.0 มม. | 3 พิน | BLL-3PINS-HNL | |

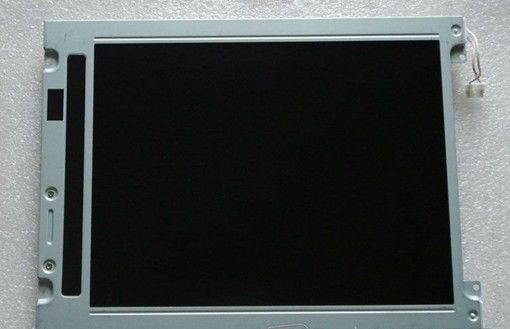

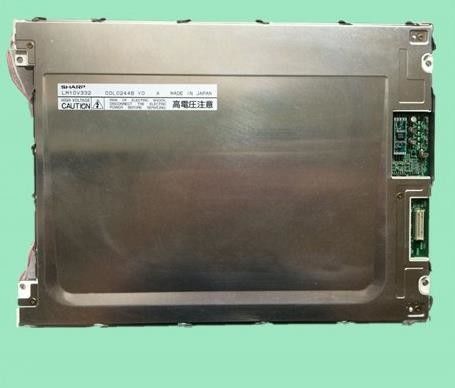

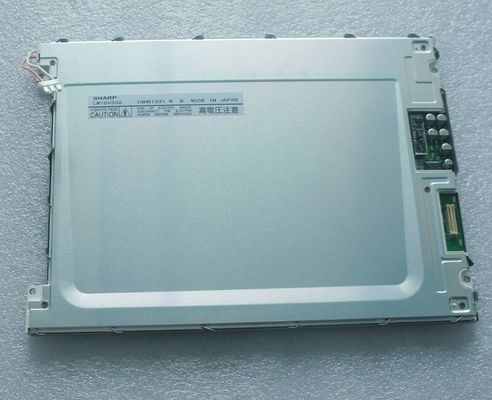

LM10V332 รองรับการแสดงผล 640(RGB)×480(VGA) ที่มีอัตราส่วนภาพ 4:3 (W:H) ซึ่งพิกเซลถูกจัดเรียงเป็น RGB Vertical Stripeสำหรับรายละเอียดเกี่ยวกับกลไก มันมีพื้นที่ใช้งาน 211.2(W)×158.4(H) มม. ขนาดเค้าร่าง 246(W)×193.6(H) มม. พื้นที่การดูขนาด 215.4(W)×162.4(H) มม. น้ำหนักสุทธิ 450 กรัม (ทั่วไป)ในฐานะที่เป็น STN, Regular Black, Transmissive LCM product, LM10V332 สามารถให้ความสว่างหน้าจอ 160 cd/m² อัตราส่วนคอนทราสต์ทรานสมิสซีฟ 50:1, 30/30/25/15 (ประเภท)(CR≥5) (L/R/U/ D) มุมมองภาพ และเวลาตอบสนอง 220/80 (ประเภท)(Tr/Td) มิลลิวินาที ซึ่งแสดงจานสีของสีผลิตภัณฑ์นี้ใช้ CCFL 1 ชิ้นเนื่องจากเป็นระบบแบ็คไลท์ซึ่งวางเป็นประเภทไฟขอบ (ด้านบน) และมีอายุการใช้งาน 40K ชั่วโมง จำเป็นต้องใช้ไดรเวอร์แบ็คไลท์ภายนอกเพิ่มเติมLM10V332 ใช้ Parallel Data (8 บิต) เนื่องจากเป็นระบบป้อนสัญญาณซึ่งเชื่อมต่อด้วยขั้วต่อ 31 พินที่มีแรงดันไฟฟ้า 5.0V (ประเภท)
