รายละเอียดสินค้า:
|
| แบบ: | LM057QB1T10 | ขนาดแนวทแยง: | 5.7 นิ้ว |
|---|---|---|---|
| ความสว่าง: | 150 cd / m ² (ประเภท) | รูปแบบพิกเซล: | 320 × 240 [QVGA] 70PPI |
| โครงร่างสลัว: | 166 (H) × 109 (V) × 7.5 (D) มม | แหล่งกำเนิดแสง: | WLED [1S6P], ไดรเวอร์ W / O |
| ประเภทอินเตอร์เฟส: | ข้อมูลแบบขนาน (4 บิต) 12 พิน FPC | สิ่งแวดล้อม: | Operating Temperature: 0 ~ 50 °C ; อุณหภูมิในการทำงาน: 0 ~ 50 ° C; Storage Temperat |
| แสงสูง: | จอแสดงผล LCD ความสว่างสูง WLED,หน้าจอ LCD TFT LCD CCFL,จอแสดงผล LCD TFT คมชัด SVGA |
||
| ข้อมูลพื้นฐาน : | ผู้ผลิต | รุ่นแผง | ประเภทแผง | นามแฝง |
|---|---|---|---|---|
| SHARP | LM057QB1T10 | FSTN-LCD , LCM | - | |
| สิ่งแวดล้อม : | สถานะ RoHS | อุณหภูมิในการทำงาน | อุณหภูมิการจัดเก็บ | ระดับการสั่นสะเทือน |
| 0 ~ 50 °C | -25 ~ 60 °C | - |
| ขนาดแผง : | 5.7" | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล : | รูปแบบพิกเซล | การกำหนดค่าพิกเซล | ระยะพิทช์พิกเซล (มม.) | จุดพิทช์ (มม.) |
| 320×240 [QVGA] | สี่เหลี่ยมผืนผ้า | 0.360×0.360 [70PPI] | 0.360×0.360 | |
| ขนาดเครื่องกล : | พื้นที่ใช้งาน (มม.) | พื้นที่ขอบ (มม.) | ขนาดเค้าร่าง (มม.) | ความลึกของโครงร่าง (มม.) |
| 115.17(ส) × 86.37(วี) | 121.0(สูง) × 91.6(วี) | 166(ส) × 109(วี) | 7.5 (สูงสุด) มม. | |
| คุณสมบัติเค้าร่าง : | ฟอร์มแฟกเตอร์ | ปฐมนิเทศ | อัตราส่วนภาพ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | ประเภทแนวนอน | 4:3 (ส:วี) | ||
| รายละเอียดอื่นๆ : | น้ำหนัก | ฝาครอบแผง | การรักษา | |
| 160g (ทั่วไป) | - | - | ||
| ข้อมูลพื้นฐาน : | ความสว่าง (cd/m²) | มุมมอง (L/R/U/D) | เวลาตอบสนอง (มิลลิวินาที) |
|---|---|---|---|
| 150 (ประเภท) | 40/40/25/40 (ประเภท)(CR≥2) | 190/210 (ประเภท)(Tr/Td) | |
| มุมมองที่ดีที่สุดบน | โหมดการแสดงผล | อัตราความคมชัด Contra | |
| - | STN, ดำ/ขาว (เชิงลบ), ตัวส่งผ่าน | 6 : 1 (ประเภท) (ตัวส่ง) | |
| แสดงสี: | อุณหภูมิสี | แสดงสี | พิกัดสีขาว |
| - | ขาวดำ | - |
| คุณสมบัติของหลอดไฟ: | พิมพ์ | ตำแหน่ง | ปริมาณ | รูปร่าง | ชีวิต(ชั่วโมง) | แลกเปลี่ยนโคมไฟ |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | 1S6P | ขนาน | - | - | |
| WLED การไฟฟ้า : | การจ่ายแรงดัน | อุปทานปัจจุบัน | พลัง | |||
| 3.4/3.9V (ประเภท/สูงสุด) | 120mA (ประเภท) | |||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | ไดร์เวอร์แบ็คไลท์ | พิมพ์ | |||
| - | ไม่ | ตัวเชื่อมต่อ | ||||
| รายละเอียดอินเทอร์เฟซ : | ยี่ห้อ | รุ่น | Pin Pitch | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| JST | BHR-03VS-1 | 4.0 มม. | 3 พิน | 1 ชิ้น | BLE-3PINS-ANC | |
| แผงขับเคลื่อนไฟฟ้า : | การจ่ายแรงดัน | อุปทานปัจจุบัน | พลัง | |||
|---|---|---|---|---|---|---|
| 5.0V (ประเภท) | 1.2/1.8mA (ประเภท/สูงสุด) | 46/70mW (ประเภท/สูงสุด) | ||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | สัญญาณ | พิมพ์ | |||
| - | ข้อมูลแบบขนาน (4 บิต) | FPC | ||||
| รายละเอียด FPC : | ยี่ห้อ | รุ่น | Pin Pitch | จำนวนพิน | ปริมาณ | การกำหนดค่า |
| 1.25 มม. | 12 พิน | 1 ชิ้น | ||||

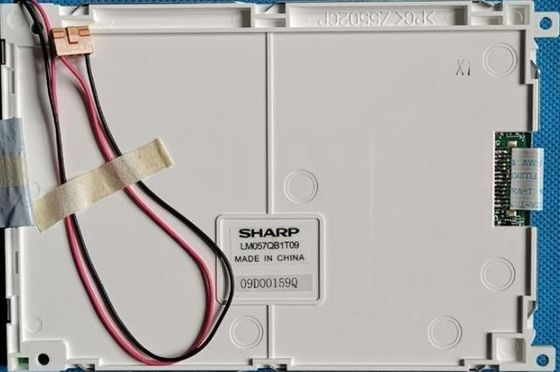

LM057 ซีรีส์ LM057QB1T10 LM057QB1T09
LM057QB1T10 รองรับการแสดงผล 320×240(QVGA) ด้วยอัตราส่วนภาพ 4:3 (W:H) ซึ่งพิกเซลถูกจัดเรียงเป็นรูปสี่เหลี่ยมผืนผ้าสำหรับรายละเอียดทางกล มีลักษณะพื้นที่ใช้งาน 115.17(W)×86.37(H) มม. ขนาดเค้าร่าง 166(W)×109(H)×7.5(D) มม. พื้นที่การดูขนาด 121.0(W)×91.6 (ส) มม. น้ำหนักสุทธิ 160 ก. (ทั่วไป)ในฐานะผลิตภัณฑ์ STN, Black/White (Negative), Transmissive LCM ผลิตภัณฑ์ LM057QB1T10 สามารถให้ความสว่างหน้าจอ 150 cd/m² อัตราส่วนคอนทราสต์ทรานซิสซีฟ 6:1, 40/40/25/40 (ประเภท)(CR≥2) (L/ มุมมอง R/U/D) และเวลาตอบสนองที่ 190/210 (Typ.)(Tr/Td) มิลลิวินาที ซึ่งแสดงชุดสีแบบขาวดำผลิตภัณฑ์นี้ใช้ 1S6P WLED เนื่องจากเป็นระบบไฟแบ็คไลท์ที่วางเป็นประเภทไฟขอบ จำเป็นต้องใช้ไดรเวอร์แบ็คไลท์ภายนอก
