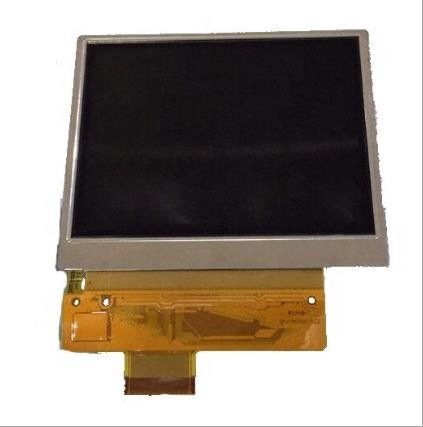

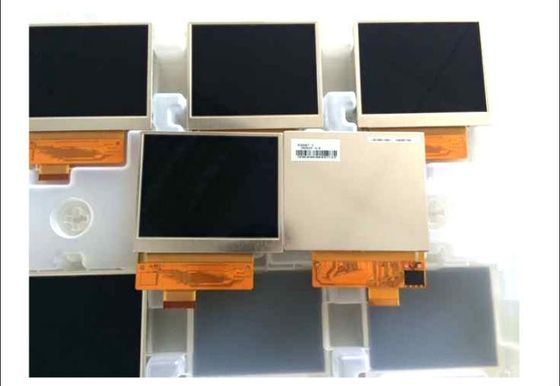

รายละเอียดสินค้า:
|
| ชื่อรุ่น: | LQ036Q1DA01 | ขนาดหน้าจอ: | 3.6 นิ้ว |
|---|---|---|---|
| การจัดการ: | แถบแนวตั้ง RGB | ความสว่าง: | 280 cd / m ² (ประเภท) |
| โครงร่าง (mm): | 82.8 × 69.7 (สูง× V × D) | Backlight: | 7S1P WLED ไม่มีไดรเวอร์ |
| จำนวนพิกเซล: | 320 (RGB) × 240 (QVGA) 112PPI | Max. แม็กซ์ Ratings ความนิยม: | อุณหภูมิในการเก็บ: -20 ~ 70 ° C อุณหภูมิในการทำงาน: -10 ~ 60 ° C |
| แสงสูง: | จอแสดงผล LCD ความสว่างสูง WLED,หน้าจอ LCD TFT LCD CCFL,จอแสดงผล LCD TFT คมชัด SVGA |
||
| ขนาดแผง : | 3.6 นิ้ว | |||
|---|---|---|---|---|
| คุณสมบัติของพิกเซล : | ความละเอียด | การจัดพิกเซล | จุดพิทช์ (กว้าง×สูง) | ระยะพิทช์พิกเซล (กว้าง×สูง) |
| 320(RGB)×240, QVGA | RGB แถบแนวตั้ง | 0.076×0.227 มม. | 0.227×0.227 มม. [112PPI] | |
| ขนาดเครื่องกล : | พื้นที่ใช้งาน (กว้าง×สูง) | พื้นที่ขอบจอ (ก×ส) | ขนาดเค้าร่าง (กว้าง×สูง) | เค้าร่างความลึก |
| 72.5×54.4 มม. | 77.0×59.0 มม. | 82.8×69.7 มม. | 3.3 (ประเภท) mm | |
| คุณสมบัติเค้าร่าง : | รูปแบบแบบฟอร์ม | อัตราส่วนภาพ | ปฐมนิเทศ | รูปร่างสไตล์ |
| สี่เหลี่ยมผืนผ้าแบน | 4:3 (ว : ส) | ประเภทแนวนอน | ||
| คุณสมบัติอื่น ๆ : | ฝาครอบแผง | น้ำหนัก | พื้นผิว | |
| - | 37.0g (ทั่วไป) | เคลือบแข็ง (3H) | ||
| สัญญาณไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
|---|---|---|---|---|---|---|
| 3.5/1.4/0.04/-0.04mA (ประเภท) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (ประเภท)(VSHA/VSHD/VDD/VEE) | - | ||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | อินเตอร์เฟซ | |||
| - | FPC | RGB แบบขนาน (1 ช่อง, 6 บิต) | ||||
| อินเทอร์เฟซสัญญาณ: | ยี่ห้อ | รุ่น | จำนวนเงิน | Pin Pitch | พิน | การกำหนดพิน |
| 1 ชิ้น | 51 พิน | |||||
| อัตราเฟรม : | 60Hz |
|---|---|
| สแกนย้อนกลับ : | ใช่ (U/D, L/R) |
| ข้อมูลพื้นฐาน : | ความสว่าง | โหมดการทำงาน | อัตราความคมชัด Contra |
|---|---|---|---|
| 280 cd/m² (ทั่วไป) | TN ปกติสีขาว Transmissive | 500:1 (ประเภท) (ตัวส่ง) | |
| มุมมอง (L/R/U/D) | กำลังดูทิศทาง | ความเร็วในการตอบสนอง | |
| 80/80/80/50 (ประเภท)(CR≥5) | 6 นาฬิกา | 15/30 (ประเภท)(Tr/Td) (มิลลิวินาที) | |
| แสดงสี: | อุณหภูมิสี | จำนวนสี | สีขาว Chromaticity |
| 7351K | 262K (6 บิต) | X:0.300;Y:0.320 | |
| 2474 สี Gamlt : | อัตราส่วน NTSC | ความครอบคลุม sRGB | ความครอบคลุม Adobe RGB |
| 45% | 62% | 47% | |
| ความครอบคลุม DCI-P3 | Rec.2020 ความคุ้มครอง | หมายเหตุ | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| คุณสมบัติแบ็คไลท์: | พิมพ์ | ตำแหน่ง | รูปร่าง | จำนวนเงิน | ชีวิต(ชั่วโมง) | ทดแทน |
|---|---|---|---|---|---|---|
| WLED | ประเภทไฟขอบ | 1 สาย | 7S1P | - | - | |
| WLED การไฟฟ้า : | อินพุตปัจจุบัน | อินพุตแรงดันไฟฟ้า | การบริโภค | |||
| 17/20mA (ประเภท/สูงสุด) | 25.9/29.4V (ประเภท/สูงสุด) | 440/588mW (ประเภท/สูงสุด) | ||||
| คุณสมบัติอินเทอร์เฟซ : | ตำแหน่ง | พิมพ์ | ไดร์เวอร์ WLED | |||
| - | รวมอยู่ในอินเทอร์เฟซสัญญาณแผง | ไม่ | ||||
LQ036Q1DA01 รองรับการแสดงผล 320(RGB)×240(QVGA) ด้วยอัตราส่วนภาพ 4:3 (W:H) ซึ่งพิกเซลถูกจัดเรียงใน RGB Vertical Stripeสำหรับรายละเอียดเกี่ยวกับกลไก มีพื้นที่ใช้งาน 72.5(W)×54.4(H) มม. ขนาดเค้าร่าง 82.8(W)×69.7(H) มม. พื้นที่การดูขนาด 77.0(W)×59.0(H) มม. พร้อมการชุบผิวแบบแข็ง (3H) น้ำหนักสุทธิ 37.0g (ประเภท)LQ036Q1DA01 เป็นผลิตภัณฑ์ TN ปกติสีขาว แบบส่งผ่าน LQ036Q1DA01 สามารถให้ความสว่างหน้าจอ 280 cd/m² อัตราส่วนคอนทราสต์ทรานซิสซีฟ 500:1 80/80/80/50 (ประเภท)(CR≥5) (L/R/U/ D) มุมมองภาพ ทิศทางการรับชมที่ดีที่สุดบน 6 นาฬิกา และเวลาตอบสนอง 15/30 (ประเภท)(Tr/Td) มิลลิวินาทีระดับสีเทาหรือความสว่างของพิกเซลย่อยถูกกำหนดด้วยสัญญาณระดับสีเทา 6 บิตสำหรับแต่ละจุด ดังนั้นจึงนำเสนอชุดสี 262K พร้อมประสิทธิภาพของช่วงสี 45% (NTSC)ผลิตภัณฑ์นี้นำ 7S1P WLED มาใช้ เนื่องจากเป็นระบบแบ็คไลท์ซึ่งจัดเป็นประเภทไฟขอบ จำเป็นต้องใช้ไดรเวอร์แบ็คไลท์ภายนอก
